《用户手册》 E by SIPLACE 1 介绍 使用软件版本 SC 709.1 或更新 年 11 月 版 01/2017 1.6 SIPLACE 贴片机编程 27 1.6 SIPLACE 贴片机编程 在 SIPLACE 贴片机编 程模式下，用户可以直接在贴片机上创建贴 片程序 （PCB、元件、元件形 状、设置） 。 指定基准点和贴片位置由 PC B 摄像机准确测量。 本地优化运行后，可在贴片机上 启动贴片工艺过程。 这样，可以独立使用…
1 介绍 《用户手册》 E by SIPLACE
1.4 工作人员资质 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
26
1.3.9 原装 SIPLACE 附件的注意事项
1
1.4 工作人员资质
1
1.5 作业水平
只能执行或访问特定的功能或菜单。分为以下几种作业水平：
– 基本生产
– 高级生产
– 贴片机保养
进行 高级生产 和 贴片机保养 时需要输入密码。
基本生产 1
此操作员级别包括经过培训能够操作贴片机的人员。这些人员经授权可以使用任何与操作贴片机
有关的功能，还可以调用使用贴片机所需的任何菜单。
高级生产 1
此操作员级别包括经过培训能够对贴片机进行编程的人员。这些人员可以使用所有高级功能 （例
如 SIPLACE 贴片机编程，手动操作，调校基准点）。
贴片机保养 1
仅限有资质的工作人员。（例如设置或更换贴片机选项。）
请注意
使用原版备用件和经授权的附属装置
使用此外的其他部件将造成安全隐患，我们对由此导致的损失不负任何责任。
只能使用 ASM Assembly Systems Singapore Pte ltd 提供的原装备件和许可的附件。
请注意
系统仅可由具备资质的工作人员进行操作
只有具备相关资质的工作人员才可以执行开机、操作或者完成对机器的作业。
《用户手册》 E by SIPLACE 1 介绍
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 1.6 SIPLACE 贴片机编程
27
1.6 SIPLACE 贴片机编程
在 SIPLACE 贴片机编程模式下，用户可以直接在贴片机上创建贴片程序 （PCB、元件、元件形
状、设置）。
指定基准点和贴片位置由 PCB 摄像机准确测量。
本地优化运行后，可在贴片机上启动贴片工艺过程。
这样，可以独立使用贴片机，无需通过网络连接与编程系统相连。
进行手动数据交换时，可导入或导出贴片程序。
为实现贴片机编程模式，将包含 SQL 数据库的 SIPLACE Pro 软件集成在贴片机计算机上。
SIPLACE Pro GUI 的布局与贴片机软件 GUI 的外观和感觉相应，并作为 SIPLACE 贴片机编程桌
面显示在贴片机软件中。
1 介绍 《用户手册》 E by SIPLACE
1.6 SIPLACE 贴片机编程 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
28
贴片机上的 SIPLACE 贴片机编程为用户提供了完整说明贴片编程所需的所有方法。
1

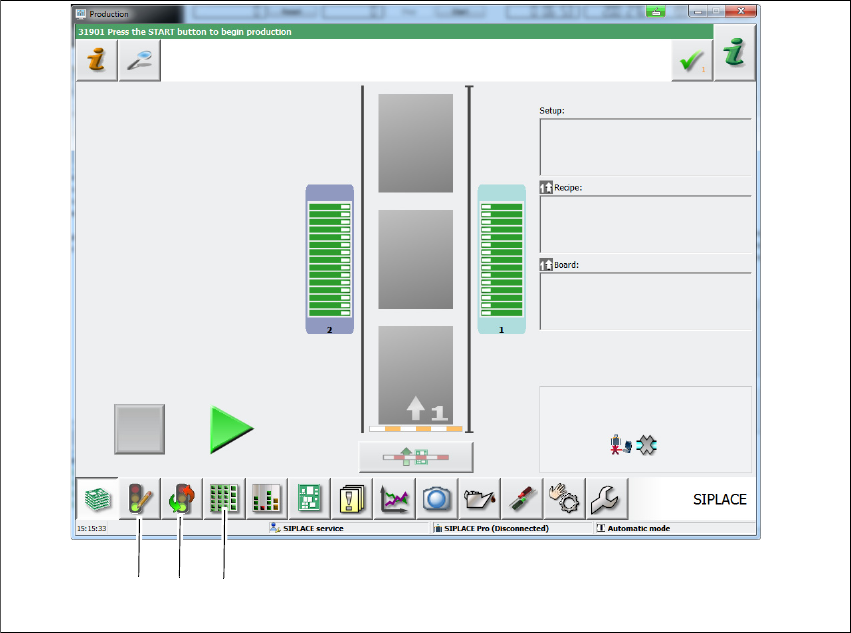

图 1.6 - 1 SIPLACE 贴片机编程主视图
(1) SIPLACE 贴片机编程 - 作业编辑器
(2) SIPLACE 贴片机编程 - 作业控制
(3) SIPLACE 贴片机编程 - 调校作业
其他贴片程序正在进行时，仍然可以进行说明。
要确保贴片位置的精确度，可由贴片机调校基准点和贴片位置。
在此期间，PCB 摄像机会拍摄元件的照片，并在照片中显示元件的半透明轮廓。然后将轮廓与
PCB 上的接触点对齐。
可直接使用指定位置并将其保存在贴片程序中。
一旦详细说明并调校 PCB，即可在贴片机上进行优化处理和生产。
(1)
(2)
(3
