6 贴片机扩展部件 《用户手册》 E by SIPLACE 6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 270 6.1.4 SIPLACE CP6 的吸嘴交换器 项目编号：031131 31-xx，E by SI PLACE、CP6 的吸嘴交 换器，1 号料位 项目编号：031131 26-xx，E by SI PLACE、CP6 的吸嘴交 换器，2 号料位 项目编号：031058 64-…
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器
269
6
图 6.1 - 14 SIPLACE CP12 的吸嘴交换器 - 交换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销 （3 x）
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) 吸嘴盘
6
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 5，第 256 页）。
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
请注意
将锁定板移到 “ 吸嘴盘已锁定 ” 位置。
插入前，对齐吸嘴盘，使对中销 （项目 2 和 6，图 6.1 - 5，第 256 页）滑入对中孔和
卡槽中。
(1)
(3)
(4)
(5)
(7)
(6)
(2)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
270
6.1.4 SIPLACE CP6 的吸嘴交换器
项目编号：03113131-xx，E by SIPLACE、CP6 的吸嘴交换器，1 号料位
项目编号：03113126-xx，E by SIPLACE、CP6 的吸嘴交换器，2 号料位
项目编号：03105864-xx，用于 39xx 类型吸嘴的 1 x 12 吸嘴盘
项目编号：03106048-xx，吸嘴盘，用于 38xx 类型吸嘴的1 x 6 吸嘴盘
6
图 6.1 - 15 SIPLACE CP6 的吸嘴交换器
(1) 吸嘴交换器吸嘴盘 (38xx)
(2) 吸嘴交换器
(3) 元件抛料仓
(2)
(3)
(1)
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器
271
6.1.4.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘配有 6 个吸嘴库。
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
在安装好的吸嘴站上，SIPLACE CP6 吸嘴上的元件可能会被吹掉，吸嘴可能会被剥离和抛弃。
6
6

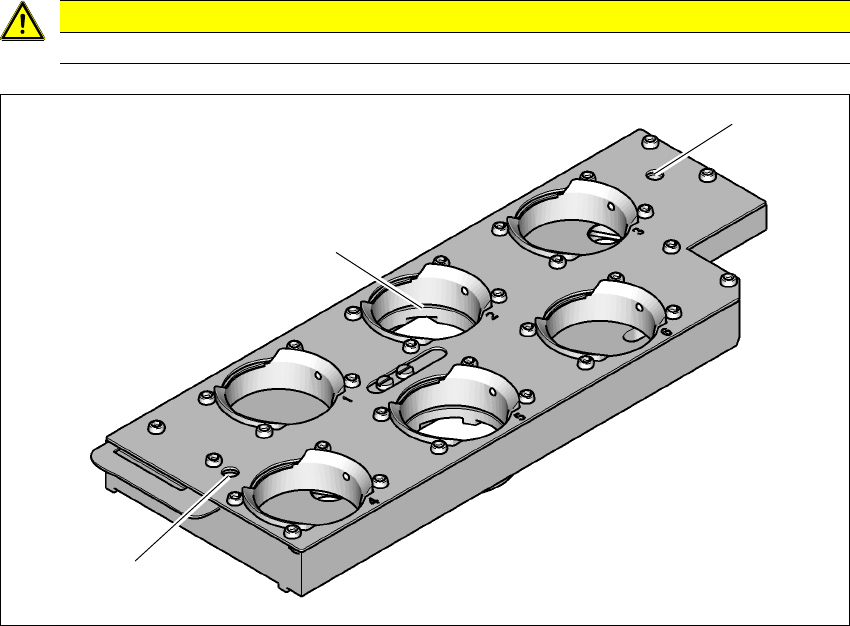

图 6.1 - 16 SIPLACE CP6 的吸嘴交换器吸嘴盘
(1) 用于 38xx 吸嘴的 6 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
注意事项
SIPLACE CP6 吸嘴盘只能与 SIPLACE CP6 配套使用。
(1)
(2)
(2)
