《用户手册》 E by SIPLACE 6 贴片机扩展部件 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器 273 6.1.4.2 技术数据 6 SIPLACE CP6 的吸嘴交换器 吸嘴保持件的数量 38xx 39xx 24 48 吸嘴盘的数量 4 吸嘴类型 38xx/39xx 吸嘴交换时间 约 2s 压缩空气连接 0.45 MPa （4.5 巴）
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
272
6

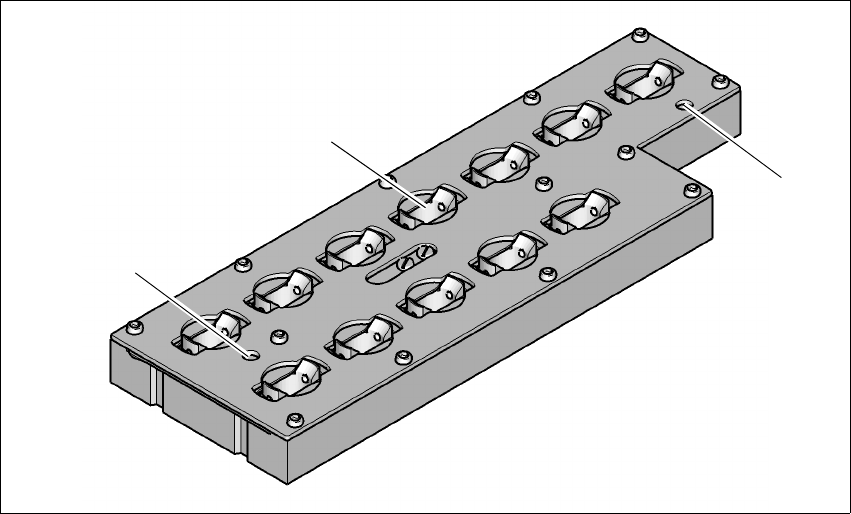

图 6.1 - 17 用于 SIPLACE CP6 的吸嘴盘
(1) 用于 39xx 吸嘴的 12 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(1)
(2)
(2)
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器
273
6.1.4.2 技术数据
6
SIPLACE CP6 的吸嘴交换器
吸嘴保持件的数量
38xx
39xx
24
48
吸嘴盘的数量 4
吸嘴类型 38xx/39xx
吸嘴交换时间 约 2s
压缩空气连接 0.45 MPa （4.5 巴）
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
274
6.1.4.3 SIPLACE CP6 吸嘴交换器的位置
6
图 6.1 - 18 SIPLACE CP6 吸嘴交换器的位置 - 示例
(1) 1 号料位上的转换料台
(2) 2 号料位上的转换料台
(NC) 吸嘴交换器
(RB) 抛料仓
(PA) 贴片区
(GA) 悬臂
(2)
(1)
