00197675-03_UM_E-by-SIPLACE_ZH - 第282页
6 贴片机扩展部件 《用户手册》 E by SIPLACE 6.3 SIPLACE JTF-MW 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 282 6.3.4 尺寸 （含 JTF-MW） 6 图 6.3 - 3 E by SIPLACE 贴片机的尺寸 （含 JTF-MW） 2 操 作 安 全
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.3 SIPLACE JTF-MW
281
6.3.3 技术数据
6
位置 JTF-MW
尺寸
宽度 322.40 mm
高度 946 mm
长度 1209 mm
E by SIPLACE 上的料位
仅限在 2 号料位安装 / 装载
JEDEC 华夫盘规格
JEDEC 标准：95-1 & IEC 60286-5
储存容量
30 个 JEDEC 华夫盘
15 Cookie 托盘，每个可容纳 2 个 JEDEC 华夫
盘
元件最大高度 （自托盘底座测量）
10.8 mm （托盘零位跳过）
24.6 mm （托盘 1 位跳过）
38.4 mm （托盘 2 位跳过）
暗盒
尺寸 ( 长 x 宽 x 高 ) 344 mm x 300 mm x 228 mm
装载总 重量
30 kg （Cookie 托盘 + 元件）
最多。每个 C ookie 托盘的最大重量
2.0 kg，± 10%
气动
5 巴到 10 巴
压缩空气消耗量
28.3 NL/min.
通 信
Pogo 引脚接头，CAN 总线
重量
~ 45 kg 不含 cookie、托盘与磁铁
~ 60 kg 含 15 cookie、托盘与磁铁
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.3 SIPLACE JTF-MW 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
282
6.3.4 尺寸 （含 JTF-MW）
6

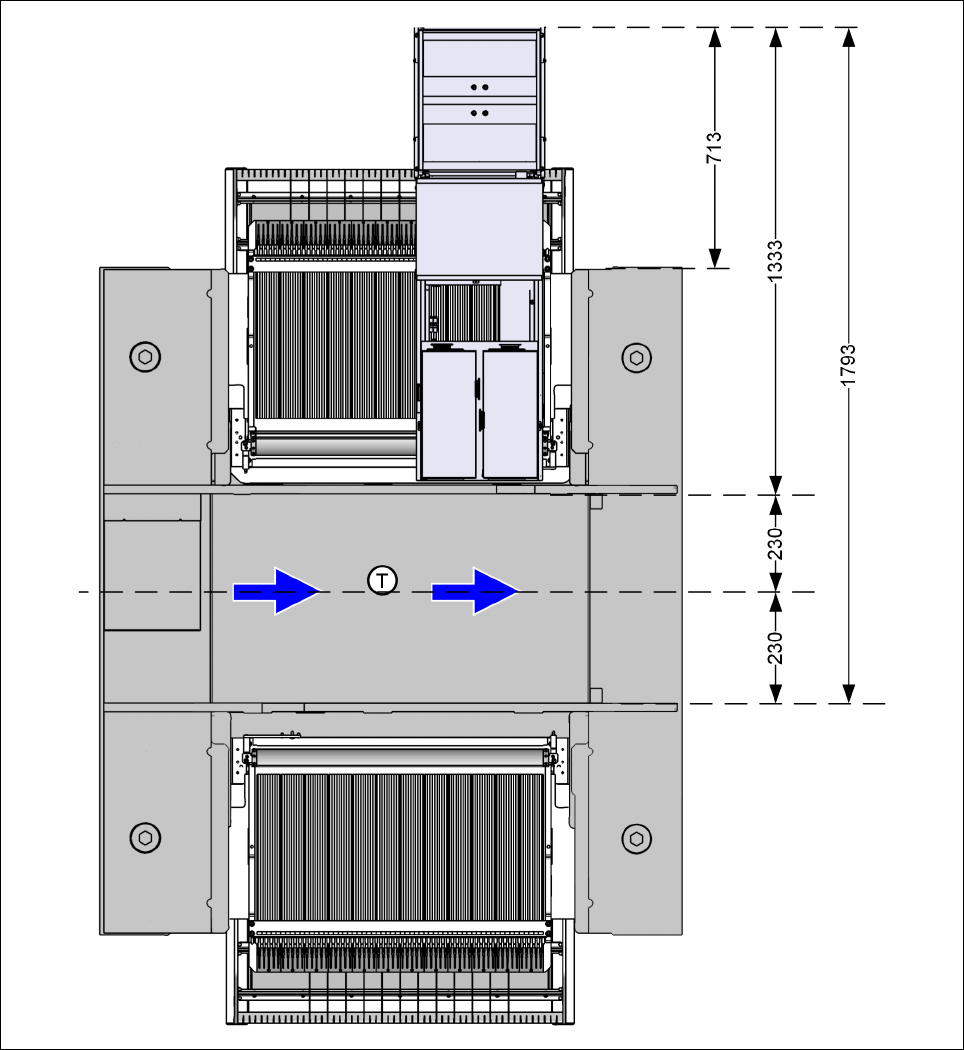

图 6.3 - 3 E by SIPLACE 贴片机的尺寸 （含 JTF-MW）
2 操作安全
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.3 SIPLACE JTF-MW
283
6.3.5 安全须知
6.3.5.1 操作员和其他人员的安全
模块操作员必须有资质并且只能执行自己完全熟悉的工作。
如果对模块的使用和功能并不完全了解，切勿打开任意保护盖！除非本手册或贴片机软件对
话框中有明确指示，否则在操作进行过程中不要打开保护盖！
为了您的安全，请穿着符合专业协会准则的工作服，即，无宽大袖口等。
工作岗位上不要佩戴围巾、链子或领带；这样这可以降低风险。
长发工作人员必须佩戴安全帽。
6.3.5.2 工厂和设备的安全
除非完全清楚对模块和系统进行的改动会对它们总体功能带来的影响，否则切勿进行哪怕是
很小的改动！
必须始终由具有相应资质的工作人员来设置、重新装备和维护该模块。
不要对安全设备进行改动。特别的要注意的是，切勿停用断路器或拆下安全装置 .
警告
电压
本模块为电力驱动。正在使用电气设备时，特定部件上所带的电压为 24 V！
对导电部件进行任何操作前，都要通过主开关关闭贴片机并拔下适配器的 Lemosa 插座，以断开
模块和贴片机之间的连接。
– 如果不遵守这些规定，会有造成人员伤亡和 / 或发生设备重大损失的危险。
