《用户手册》 E by SIPLACE 6 贴片机扩展部件 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.7 可调传送导轨夹持机构 293 6.7 可调传送导轨夹持机构 项目编号：03108391 -xx 传送导轨右侧固定 E 项目编号：03110457 -xx 传送导轨左侧固定 E 可调传送导轨夹持机构专门设计 用于最大为 460 x 460 的标准 C onveyor E 以处理基准点在边 缘附 近的 …
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.6 长印制电路板选项 （LBO） 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
292
6.6 长印制电路板选项 （LBO）
“ 长印制电路板 ” 选项允许对超过指定长度的印制电路板进行贴装。
项目编号：03108019-xx LBO E，1030 右侧
项目编号：03110518-xx LBO E，1200 右侧
项目编号：03110458-xx LBO E，1030 左侧
项目编号：03110459-xx LBO E，1200 左侧
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.7 可调传送导轨夹持机构
293
6.7 可调传送导轨夹持机构
项目编号：03108391-xx 传送导轨右侧固定 E
项目编号：03110457-xx 传送导轨左侧固定 E
可调传送导轨夹持机构专门设计用于最大为 460 x 460 的标准 Conveyor E 以处理基准点在边缘附
近的 PCB。顶部夹持机构可以调整，客户可将其固定到任意位置以避开 PCB 基准点。
6

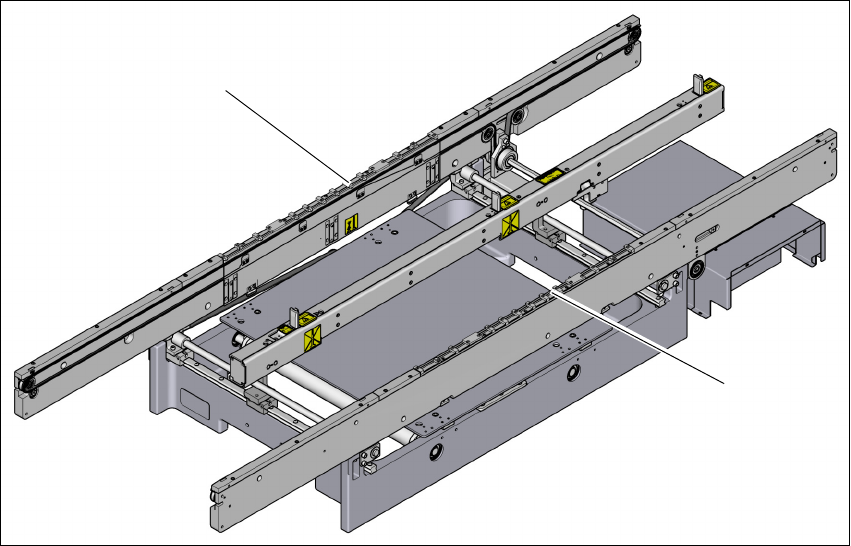

图 6.7 - 1 可调传送导轨夹持机构
(1) 03123019-xx - Adjustable Stop Guide Rail E
(1)
(1)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.7 可调传送导轨夹持机构 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
294
6
图 6.7 - 2 可调传送导轨夹持机构 - 操作说明
松开 螺钉 (1) 以调整停止位置。待用户确定好位置后，再拧紧螺钉。
(1)
(1)
