6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.7 可调传送导轨夹持机构 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
294
6

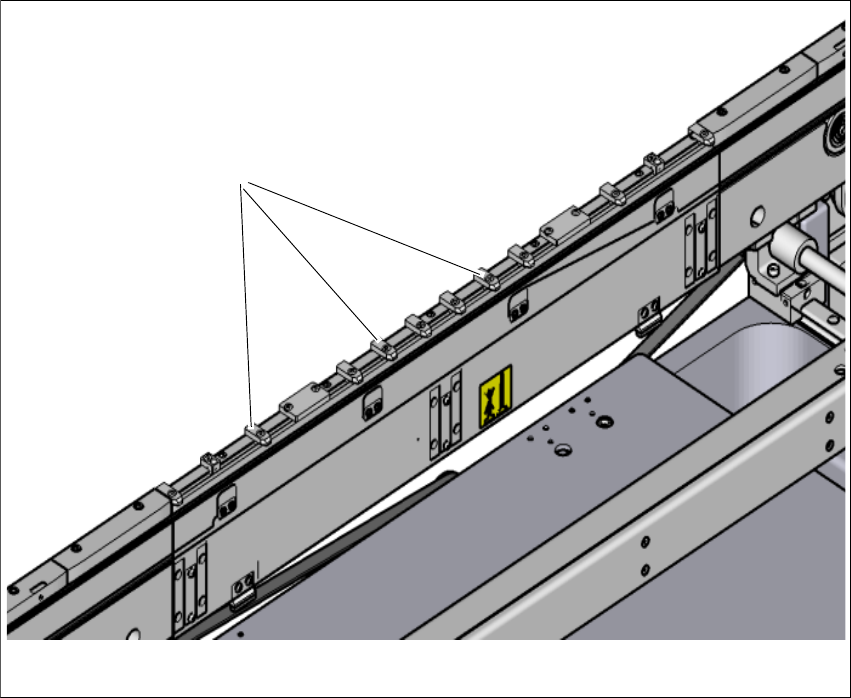

图 6.7 - 2 可调传送导轨夹持机构 - 操作说明
松开 螺钉 (1) 以调整停止位置。待用户确定好位置后，再拧紧螺钉。
(1)
(1)
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.8 SIPLACE Preparation Table E
295
6.8 SIPLACE Preparation Table E
项目编号：03112358-xx，SIPLACE Preparation Table E
SIPLACE Preparation Table E 最多可容纳 60 个 SIPLACE SmartFeeder 8 mm E- （含元件盘架）
（尺寸 7 英寸、10 英寸、13 英寸、15 英寸和 17 英寸）。可从顶部放置供料器或沿突出的导轨曲
线滑动。将供料器止动销插入导板的插槽中，对齐各供料器。有了 SIPLACE 准备料台 E，
SIPLACE PowerAdaptor E （请参阅第 6.9 节，第 296 页）的安装与拆卸都无需工具。
6

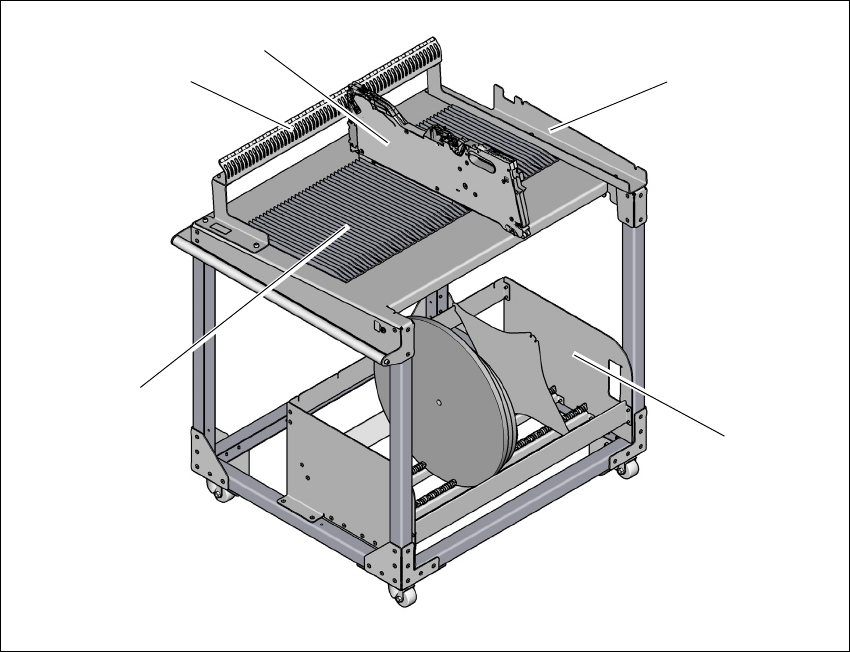

图 6.8 - 1 SIPLACE 准备料台 E
(1) 导轨曲线
(2) 供料器停车装置
(3) SIPLACE SmartFeeder E
(4) SIPLACE Power Adapter E 的安装接口 （可选）
(5) 料带卷盘容器
(4)
(3)
(2)
(5)
(1)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.9 SIPLACE Power Adapter E 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
296
6.9 SIPLACE Power Adapter E
项目编号：03113102-xx SIPLACE Power Adapter E
借助 SIPLACE Power Adapter E，可以在贴片机外部和设定区域以外使用 SIPLACE
SmartFeeder E。SIPLACE Power Adapter E 即可单独使用，也可与 SIPLACE Preparation Table
E 连接后使用 （请参阅第 6.8 节，第 295 页）。
6

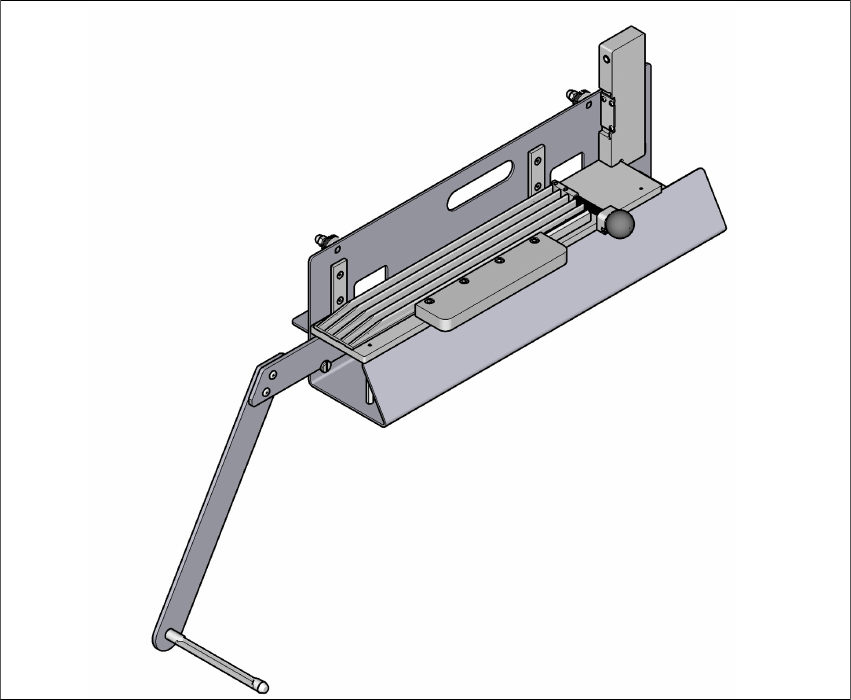

图 6.9 - 1 SIPLACE Power Adapter E
