00197675-03_UM_E-by-SIPLACE_ZH - 第37页
《用户手册》 E by SIPLACE 2 操作安全 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.1 安全须知 37 图 2.1 - 1 线性驱动装置的永磁铁的位置 (1) 悬臂上 X 轴线性马达的 永磁铁 (2) 悬臂上 Y 轴线性马达的 永磁铁 (T) PCB 的传送方向
2 操作安全 《用户手册》 E by SIPLACE
2.1 安全须知 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
36
2.1.3.3 工厂和设备的安全
除非完全清楚对系统进行的改动会对系统总体功能带来的影响，否则切勿进行哪怕是最小的
改动。
必须始终由具有相应资质的工作人员来设置、重新装备和维护贴片机。
不要对安全设备进行改动。特别的要注意的是，切勿停用断路器或拆下安全装置 . 激光单元的
安全须知
如果出现下列情况，操作归类为激光的部件的许可将被收回：
– 装置发生机械损坏或者
– 所有工作都在装置的机械部件或电气部件上完成。即便激光部件 （例如，盖板、固定
器、调节电位器）上的螺钉锁固密封剂缺失或损坏的情况都算为变动。
– 只能由有资质的工作人员来更换激光元件。
– 只能在 ASM 工厂内对激光单元进行修理。
2.1.4 永磁铁的安全须知
X 和 Y 轴的线性马达上使用了强大的永磁铁。
2
2
2
2
危险
贴片机内部存在着威胁生命安全的强磁场。
当贴片机内部的保护盖被打开时，体内植入了以下有源或无源设备的人员将面临危险：
– 心脏起搏器
– 除颤器
– 胰岛素泵等
风险人群不得紧靠贴片机站立。
警告
有挤压危险！
对植入无源金属器件 （如固定用的金属板、螺钉）的人士有挤压的危险。
切勿在保护盖处于打开状态时将手伸入贴片机中，并且不要俯身在打开的贴片机上
方。
切勿携带任何金属物体进入危险区域。
注意事项
强磁场可造成数据丢失！
强磁场有破坏数据介质、信用卡或支票卡数据的危险。
请勿使数据载体和支票卡靠近贴片机。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.1 安全须知
37

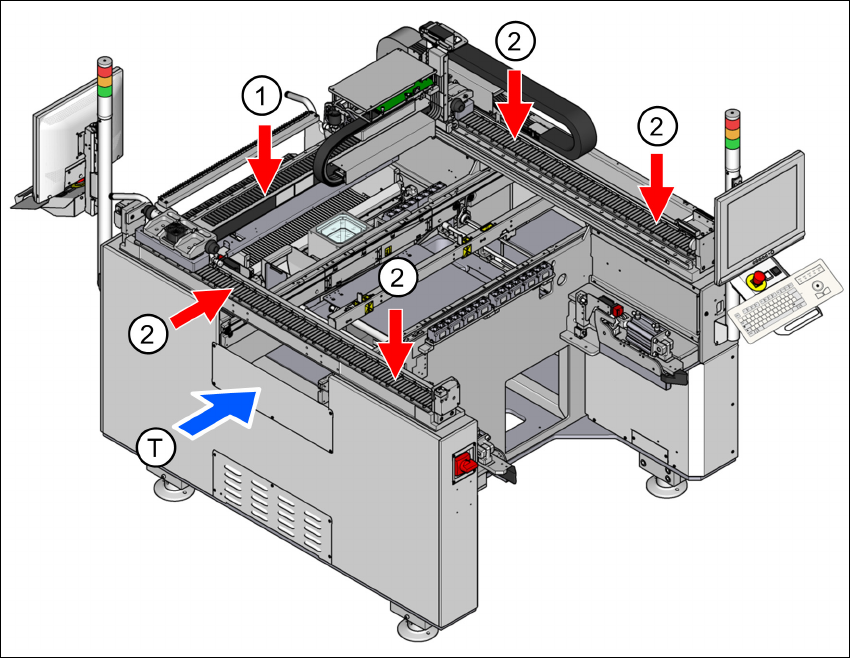

图 2.1 - 1 线性驱动装置的永磁铁的位置
(1) 悬臂上 X 轴线性马达的永磁铁
(2) 悬臂上 Y 轴线性马达的永磁铁
(T) PCB 的传送方向
2 操作安全 《用户手册》 E by SIPLACE
2.1 安全须知 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
38
在永磁铁上作业时请注意下列事项：
对于植入有源医疗器件 （如，心脏起搏器）或其他铁磁性假肢的人士，坚决不得在这些器件
上作业或靠近这些器件。始终与线性马达保持一个安全的距离。
强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体
积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因
此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁
轨大小相近的铁磁体 （钢铁材质）附近区域产生高达数千牛顿的吸力。
在处理磁轨时一定要穿戴上合适的工作防护衣物 （例如，手套和安全鞋等）。
更换磁轨时，只能由有资质的工作人员执行装配工作和其他任务。
总要准备有至少两个 （斜角大约为 10° 到 15°）的实体非磁性 （如，铝制）楔子和一个非磁
性锤子 （大约 2 到 3 公斤重），以应付意外情况的发生。在紧急情况下，将需要使用这些工
具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位 （手指、
手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。
强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算
机、显示器或磁性数据介质 （例如，硬盘、信用卡、音频或视频磁带等）的附近。
在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。
磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁
处理。
