《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签
47
2.2.1.9 W- 一般警告，监控器上的标签
2
W- 一般警告标签，图
2.2 - 1
，第
39
页，第
2.2 - 2
页，第
40
页，第
2.2 - 3
页，第
41
页和第
2.2 - 4
页，第
42
页
每台贴片机上的数量：
双面 E by SIPLACE：2 2
单面 E by SIPLACE：1 2
2
2 操作安全 《用户手册》 E by SIPLACE
2.2 警告标签 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
48
2.2.2 贴片机上的警告标签

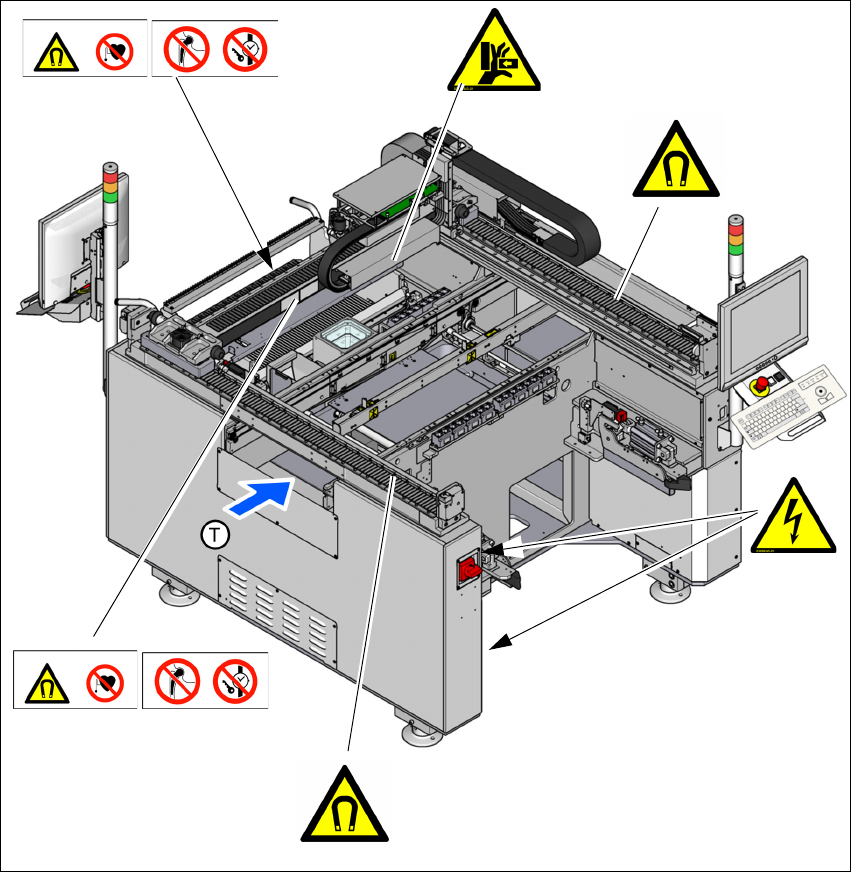

图 2.2 - 5 贴片机上的警告标签 - 第 1 部分
2
– W202 共享，项目编号 03012700-01 （悬臂两侧）
–W-磁场，Y 轴
– W204，项目编号：03009343-01，在跟踪 IF/VBI 的保护盖上
– W206，在主开关的侧保护盖上
– W206，在 MGCU 的保护盖上
W- 磁场
W 202 共享
W- 磁场
W 202 共享
W206
W204
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签
49

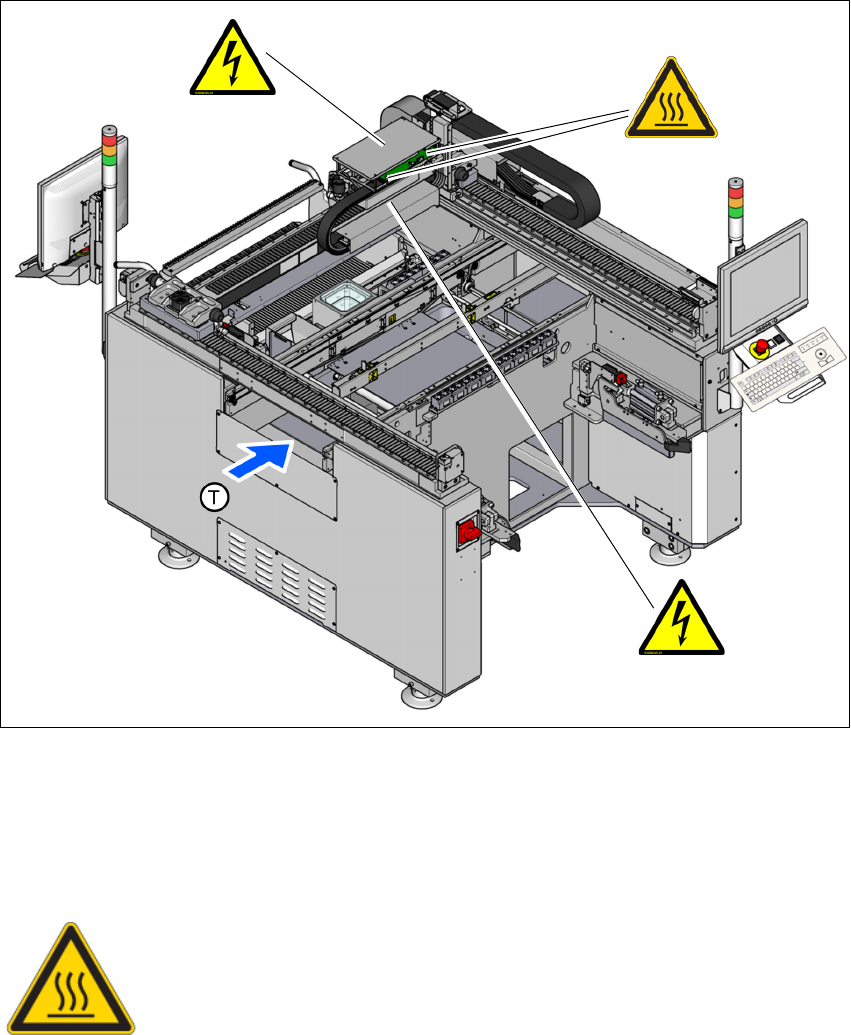

图 2.2 - 6 贴片机上的警告标签 - 第 2 部分
– W206，在 MHCH 的保护盖上
– W206，在跟踪 IF/VBI 的保护盖上
– W- 热表面，在 MHCU 上 （保护盖下方）
热表面标签，图
2.2 - 6
，第
49
页，项目编号 03031926-01 （MHCU 上设有 2 个标签）
W206
W206
(W- 热表面
