《用户手册》 E by SIPLACE 2 操作安全 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签 57 2.2.5 SIPLACE Spe edStar C&P14 上的警告标签 2 图 2.2 - 11 SIPLACE SpeedStar C &P14 上的警告标签 (1) 高温标签，项目编号：030 31926-01 (2) 星形轴马达外壳 (3) 握柄 W 二级激光，项…
2 操作安全 《用户手册》 E by SIPLACE
2.2 警告标签 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
56
2.2.4.1 废料带斜槽上的警告标签 W205
2
图 2.2 - 10 废料带斜槽上的警告标签 W205
– W205，项目编号：03009344-01
2.2.4.2 警告标签 205
料带切割器和废料带斜槽上的警告标签
2
W205，图
2.2 - 9
，第
55
和
2.2 - 10
页，第
56
页，项目编号 03009344-01
每台贴片机上的数量：
双面 E by SIPLACE：4 2
单面 E by SIPLACE：2 2
W205
2
2
2
2
2
2
2
2
有割伤的危险！
即使在贴片机关闭时，仍有割伤的危险
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签
57
2.2.5 SIPLACE SpeedStar C&P14 上的警告标签
2

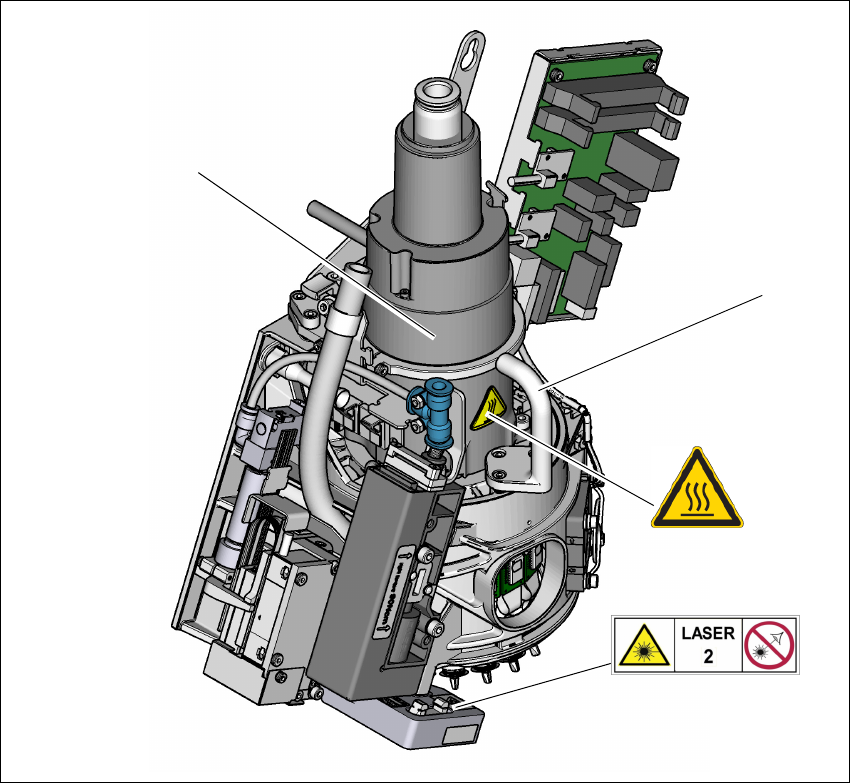

图 2.2 - 11 SIPLACE SpeedStar C&P14 上的警告标签
(1) 高温标签，项目编号：03031926-01
(2) 星形轴马达外壳
(3) 握柄
W 二级激光，项目编号：03134118-01
(1)
(2)
(3)
W 二级激光，项目编号
2 操作安全 《用户手册》 E by SIPLACE
2.2 警告标签 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
58
2.2.5.1 SIPLACE C&P14 过热
2
1 图
2.2 - 11
，第
57
页 （每台 SIPLACE C&P14 上的数量：1)
2.2.5.2 元件传感器的二级激光
2
W 二级激光，图
2.2 - 11
，第
57
页，项目编号 03134118-01 （每台 C&P14 上的数量：1)
2
SIPLACE C&P14 连续运转时会过热
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，星形轴马达外壳和贴
片头握柄的温度可能会变得非常高。
接触这些部件时千万要小心。
2
2
2
激光辐射
二级激光
依照 IEC 60825-1:2014
不要直视激光束！
