1OM-1750 4-10 1.2 標準付属部品リスト No. 品 名 部品番号 数量 備 考 1 レンズクリーナクロス 15 × 15 cm KYB-M382G-00 5 2 ガラス管ヒューズ (6.3A) KYB-M65BN-00 1 • スペア 3 架台脚受け KYB-M3821-00 4 4 カラー (BS スペーサ ) KYB-M1 105-00 4 • 架台脚受け 5 止めねじ 90990-02J028 4 • 架台脚受け …

100%1 / 216
1OM-1750
4-9
T1D1-8
項　　　目 内　　　　　容
24. 環境条件
温度
: 20
±
10
°
C
湿度
: 30
∼
80 % (
結露なきこと
)
標高
:
海抜
1,000 m
以下
注 : (a) 装置の周囲温度が、装置表面温度より高くなる場合は、以下の
条件により結露するおそれがあります。
結露すると、装置が故障する原因となりますので注意してくだ
さい。
結露の条件
“湿度 (%)”を基準にすると、“装置の周囲温度と装置表面温度
との差”が、下記の値以上になると結露のおそれがあります。
湿度
(
%
)
装置の周囲温度と装置表面温度との差
( 装置の周囲温度 > 装置表面温度）
80 3
°
C
以上
70 6
°
C
以上
60 8
°
C
以上
50 10
°
C
以上
40 14
°
C
以上
30 18
°
C
以上
25. 使用電源 3
相
AC 200 V
±
20 V
、
50/60 Hz
3
相
3
線式電源に接続
(
接地工事アース線を
PE
端子に接続すること
)
26. 最大皮相電力
12.1
kVA
27. 1 時間あたりの
消費電量
約 1.9 kWh
28. 装置寸法
約 幅 1,280 mm ( 供給 / 排出コンベア含む )
× 奥行 2,200 mm ( 一括交換カート含む )
× 高 1,450 mm (1,910 mm : タワー灯含む )
29. 装置質量
約 1,800 kg ( 一括交換カートおよびフィーダ含まず )
30. 一括
交換カートの
使用環境
床勾配 10 / 1000 以下
注 : カートのキャスタがスムースに回転できる硬さがあること。
31.
前後インター
フェース
SMEMA
通信仕様準拠
32. その他
標準機能
• 部品ライブラリ教示
• 装着座標教示
• BGA/CSP 対応
• 部品吸着ミスの自動リカバリ機能
• 部品吸着位置教示機能
• 後回しリカバリ機能
• 部品供給部オルタネート機能
• 吸着、装着上下軸 (L 軸 ) 制御機能
• 吸着位置 X、Y 補正制御機能
• ポケット認識
• 装置二段階減速機能
• 吸着前ノズル検出機能
T1D1-9
1312-003
1.1 SIGMA-G5 チップマウンタ仕様
1OM-1750
4-10
1.2 標準付属部品リスト
No. 品　　　名 部品番号 数量 備　　　考
1
レンズクリーナクロス
15 × 15 cm
KYB-M382G-00 5
2
ガラス管ヒューズ (6.3A)
KYB-M65BN-00 1
• スペア
3
架台脚受け
KYB-M3821-00 4
4
カラー (BS スペーサ )
KYB-M1105-00 4
• 架台脚受け
5
止めねじ
90990-02J028 4
• 架台脚受け
6
南京錠
KYB-M382F-00 2
• 電源ブレーカ、エア原施錠用
7
QFP ガラス治具（JG-0188）
KYB-M381P-00 1
• オフセット教示用
8
ケーブル (3M)
KYB-M381L-00 1
T1D2
1.2.1 ヘッド付属品リスト
•
高速ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
真空フィルタ
KYB-M704D-00 100
2
高速ノズルストッカ交換部
KYB-M3806-00 1
3
ノズル（HV19C）
KYA-M7719-A0 1
4
ノズル用フィルタ
KYA-M7702-10 1000
T1D3
•
多機能ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
多機能ヘッド用フィルタ
KYB-M3823-00 18
2
ノズル（FF01）
KYB-M77F1-A0 1
T1D4
注
:
ヘッド付属品はヘッド毎に付属されます。
1302-001
1.2 標準付属部品リスト
1OM-1750
4-11

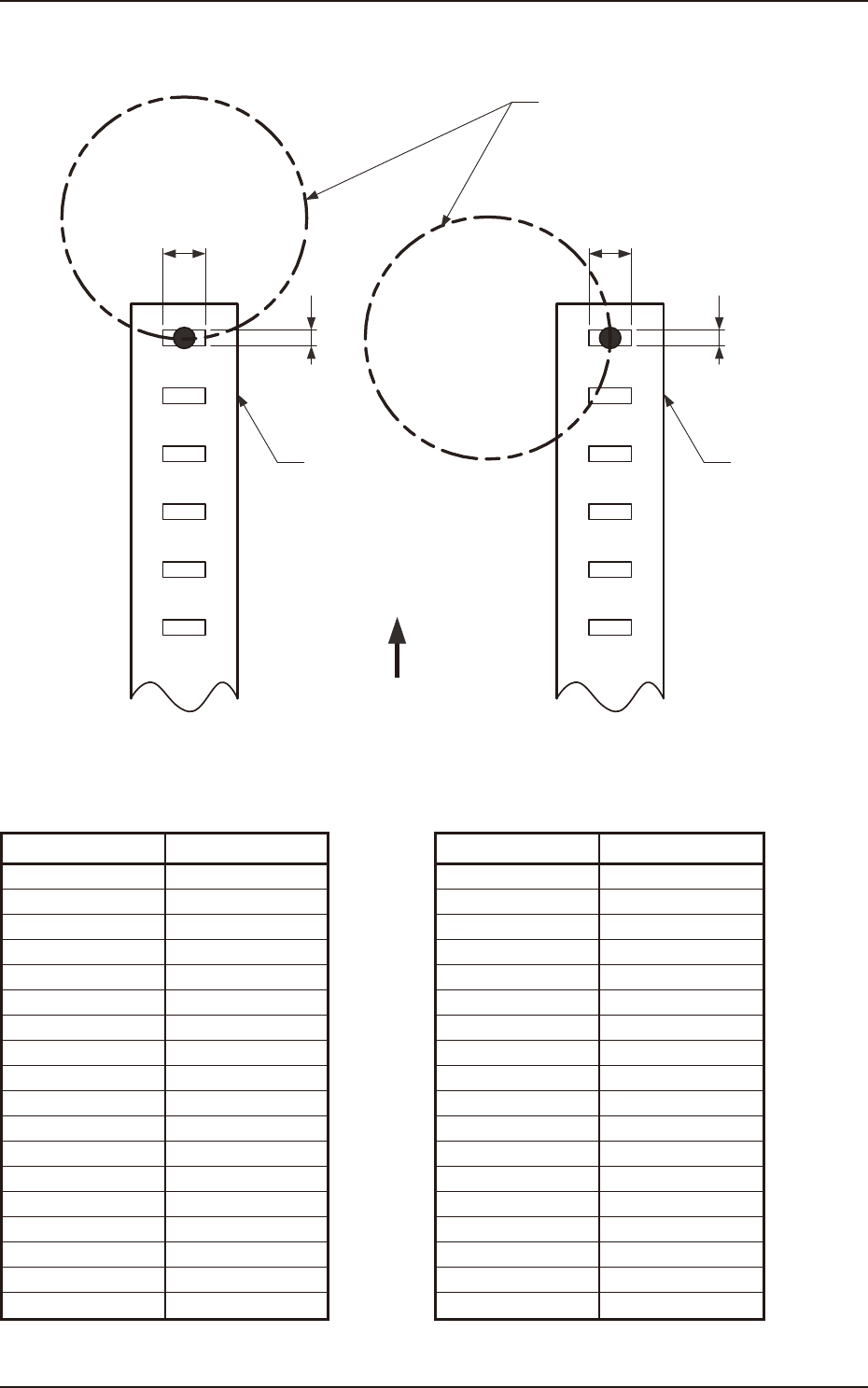

2. 高速ヘッド吸着部品サイズ (15 個吸着時 )
B
A
B
ヘッドPCD
フィーダ フィーダ
6 時吸着概略図 3 時 ( 9 時 ) 吸着概略図
フィーダ 送 り 方向
A
F1D10-1
6
時吸着時の部品寸法
3
時
(9
時
)
吸着時の部品寸法
寸法
A
寸法
B
寸法
A
寸法
B
5.4 0.5 10.0 2.2
5.2 1.3 9.4 2.4
5.0 1.9 8.8 2.6
4.8 2.4 8.2 2.8
4.6 3.0 7.6 3.0
4.5 3.3 7.1 3.2
4.4 3.6 6.5 3.4
4.2 4.2 5.9 3.6
4.0 4.7 5.3 3.8
3.8 5.3 4.7 4.0
3.6 5.9 4.2 4.2
3.4 6.5 3.6 4.4
3.2 7.1 3.3 4.5
3.0 7.6 3.0 4.6
2.8 8.2 2.4 4.8
2.6 8.8 1.9 5.0
2.4 9.4 1.3 5.2
2.2 10.0 0.5 5.4
T1D4-1 T1D4-2
注
:
φ
6
以下の高速ノズルで扱える部品が限定です。
1302-001
2. 高速ヘッド吸着部品サイズ (15 個吸着時 )
