1OM-1750 3-29 (7) 開閉カバーを開く。 注意 モータなどの負荷電源は OFF の状態ですが、装置内に手を 入れる段取り作業ですので、安全には十分注意してくださ い。 (8) 基板を軽く指で押し、バックアップピンの位置に問題がないことを 確認する。 (9) 開閉カバーを閉じる。 (10) カバーロックスイッチを押し、スイッチを点灯させる。 1302-001 2.3 生産機種の切替え
1OM-1750
3-28
2.3.5 基板移載と位置決め状態の確認
“段取”メニューの“基板移載”画面で基板移載と位置決め状態を確認し
ます。
手順

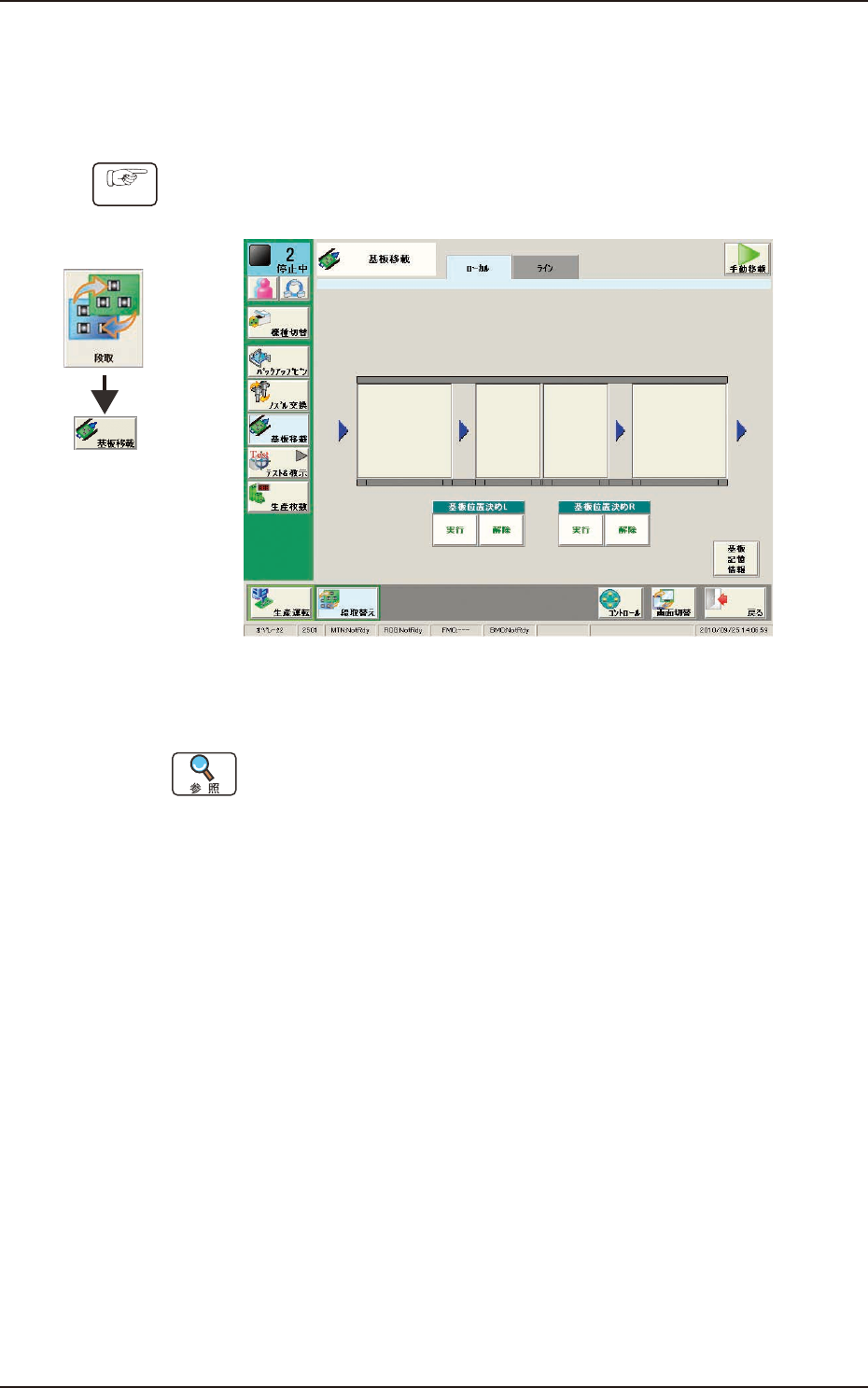

(1) “画面展開”に従い、“基板移載”画面を表示させる。
F1C27
(2) 前工程より基板を搬入する。
手差しによる基板の搬入を行う場合、“3 章 4.1.1 基板の手差し手順”
をご参照ください。
(3) イメージ表示されている位置決めコンベア L のブロックボタンを押
し、10 秒以内に操作パネルの [START] ボタンを押し、基板を移載す
る。
(4) 基板が正常に移載でき、移載時に引っかかりや落下しないことを確
認する。
(5) “基板位置決め L”の [ 実行 ] ボタンを押し、10 秒以内に操作パネ
ルの [START] ボタンを押す。
( バックアップベースが上昇します。)
(6) カバーロックスイッチを押し、スイッチを消灯させる。
( 開閉カバーロックが解除されます。)
1302-001
画面展開
2.3 生産機種の切替え
1OM-1750
3-29
(7) 開閉カバーを開く。
注意
モータなどの負荷電源は OFF の状態ですが、装置内に手を
入れる段取り作業ですので、安全には十分注意してくださ
い。
(8) 基板を軽く指で押し、バックアップピンの位置に問題がないことを
確認する。
(9) 開閉カバーを閉じる。
(10) カバーロックスイッチを押し、スイッチを点灯させる。
1302-001
2.3 生産機種の切替え
1OM-1750
3-30
2.3.6 部品吸着位置の確認
通常、少しの吸着位置ずれは自動追従されますので、吸着位置の確認は不
要ですが、吸着位置がデリケートな部品など初回の部品吸着がうまくでき
ない場合、“フィーダ吸着位置教示”を行います。

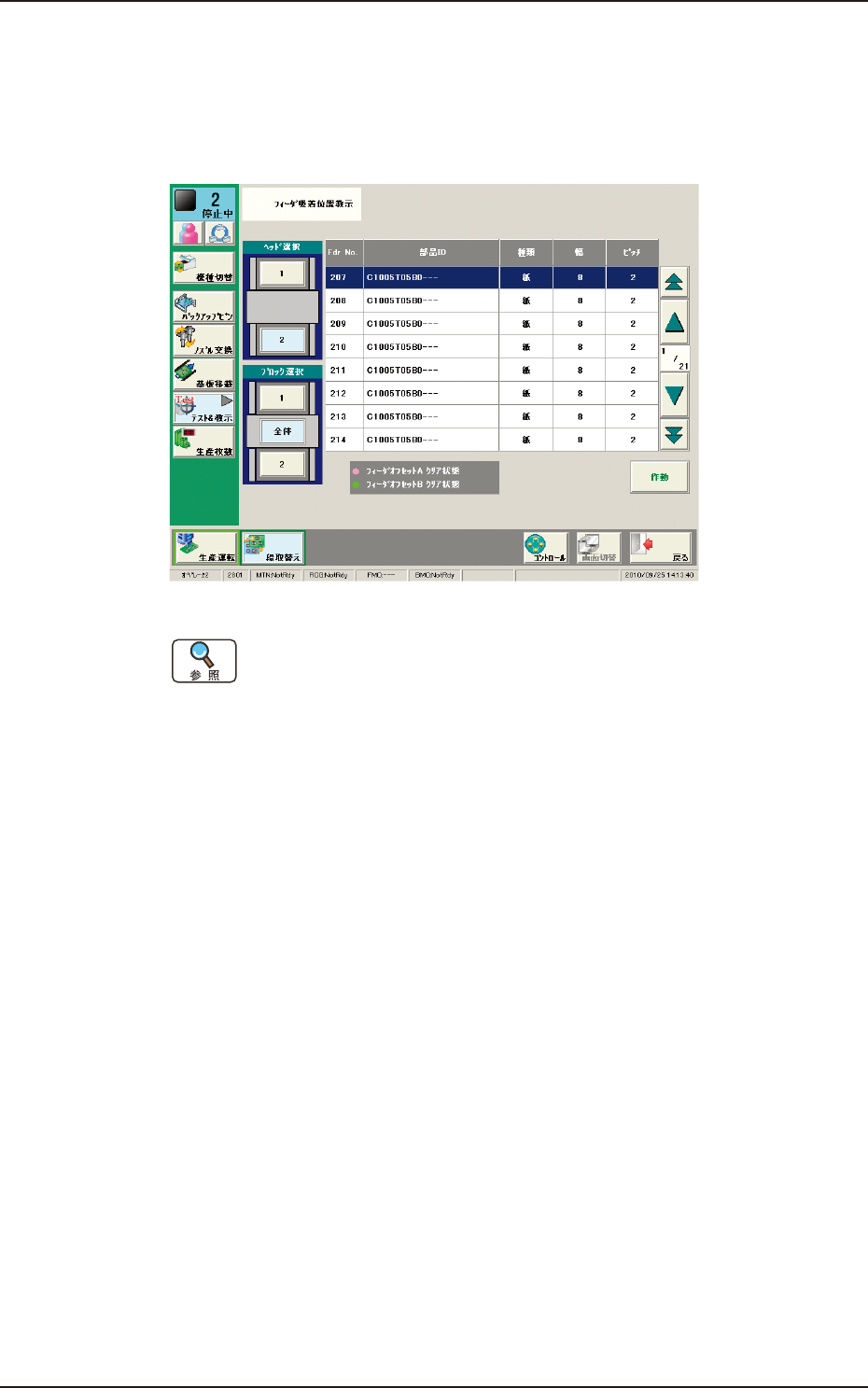

F1C28
詳細については、“2 巻 6 章 7.1 吸着位置教示”を参照してください。
1302-001
