1OM-1750 4-20 1302-001 ノズル タイプ NO. 形 状 ノート a チップ部品の大きさ (mm) ノート b 対象参考部品 備 考 PG03C 2.8 × 2.8 CSP • 反射認識用 ノズル NOZZLE_PG03C --- T1D5-4 ノート (a) 表中“チップ部品の大きさ”の欄に、そのノズルで吸着できるチップ 部品の大きさ区分が示されていますが、部品形状によってはそのノズ ルが適さない場合があります。 …
1OM-1750
4-191302-001
ノズル
タイプ
NO.
形 状
ノート a
チップ部品の大きさ
(mm)
ノート b
対象参考部品 備 考
PA05C
3.0 × 3.6 ～
8.0 × 8.0
厚さ
1.0 ～ 3.5
半固定ボリューム
•
反射認識用
ノズル
NOZZLE_PA05C
---
PA07C
ౝᓘ φ 1.0
ᄖᓘ φ 3.0
3.0 × 3.0 高周波同軸コネクタ
•
反射認識用
ノズル
NOZZLE_PA07C
KYB-M7722-A0
PA15C
ౝᓘ φ
3.5
ᄖᓘ φ 5.
0
8.0 × 8.0 IC
QFP
BGA
•
反射認識用
ノズル
NOZZLE_PA15C
---
PA30C
3.0 × 3.0
ౝᓘ φ 2.
7
2.8 × 2.8
厚さ
1.9
LED
•
反射認識用
ノズル
NOZZLE_PA30C
KYF-M7732-A0
PA31C
2.8 × 2.8
内径 φ 2.
6
3.2 × 2.8
厚さ
1.9
LED
•
反射認識用
ノズル
NOZZLE_PA31C
SKYBM7732A00
PA34C
2.8 × 2.8
内径 φ 2.6
5.6 × 3.0
厚さ
1.0
LED
•
反射認識用
ノズル
NOZZLE_PA34C
SKYBM7AAVA00
T1D5-3

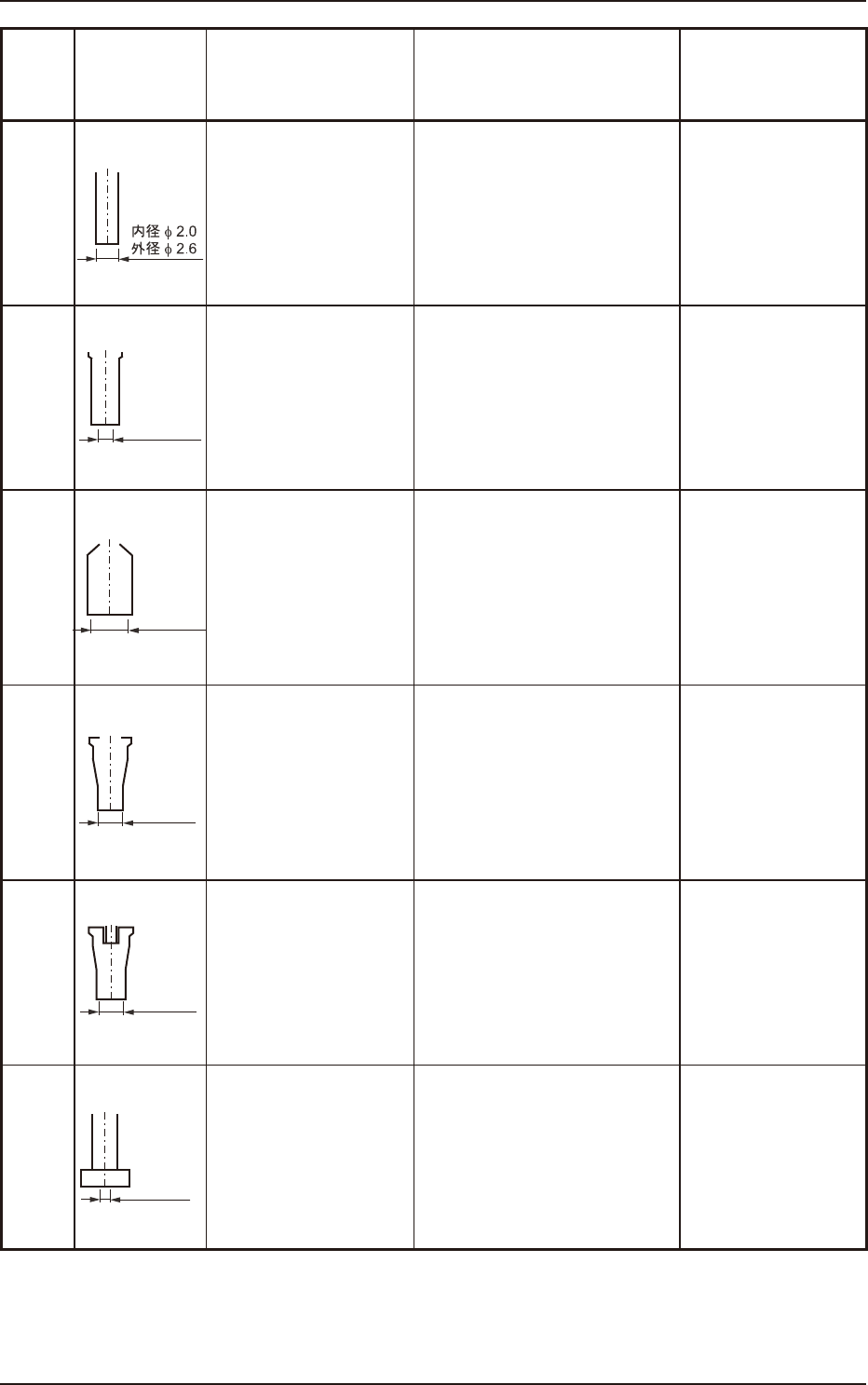

5. 吸着ノズルタイプ一覧表
1OM-1750
4-201302-001
ノズル
タイプ
NO.
形 状
ノート a
チップ部品の大きさ
(mm)
ノート b
対象参考部品 備 考

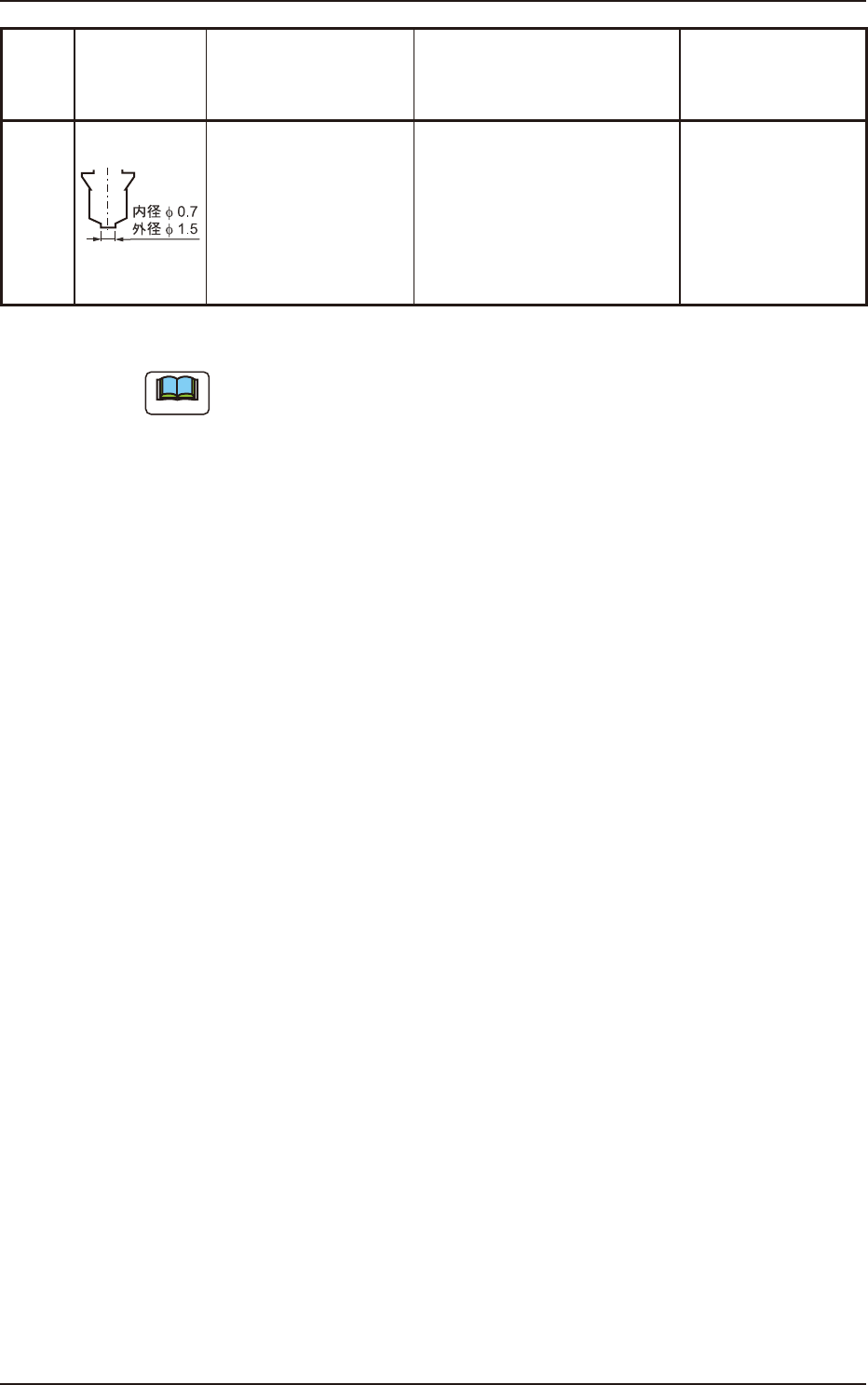

PG03C
2.8 × 2.8 CSP
•
反射認識用
ノズル
NOZZLE_PG03C
---
T1D5-4
ノート
(a) 表中“チップ部品の大きさ”の欄に、そのノズルで吸着できるチップ
部品の大きさ区分が示されていますが、部品形状によってはそのノズ
ルが適さない場合があります。
標準的な形状でない部品については、ヤマハ発動機株式会社の営業部
門または販売代理店にご相談ください。
(b) 表中“対象参考部品”については、チップ部品の製造メーカ等により
大きさが違いますので目安としてください。
(c) ソフトマウントノズル ( オプション ) については、ヤマハ発動機株式
会社の営業部門または販売代理店にご相談ください。
(d) 表中ノズルタイプ PA05、PA07 は、特別仕様対応です。
(e) 中異形部品用の吸着ノズル ( オプション ) については、ヤマハ発動機
株式会社の営業部門または販売代理店にご相談ください。
5. 吸着ノズルタイプ一覧表
1OM-1750
4-21
6. 騒音測定値
[ 測定条件 ]
•
測定位置
装置から 1m 離れ、高さ 1.6m の位置 ( 装置手前側および装置後側 )
•
騒音測定器
リオン株式会社製 型式 : NA-60
[ 測定結果 ] Max. 値 70.7[dB] ( 装置正面 )
装置の運転条件
騒音測定値
備 考
通常運転時 装置正面 70.7[dB]
装置側面 (L) 68.6[dB]
装置背面 68.8[dB]
装置側面 (R) 68.8[dB]
T1D6
1302-001
6. 騒音測定値
