1OM-1750 1-3 認識部 • ノンストップフライ一括認識 高速移動中のヘッドを止めることなく、ノンストップフライ一括認識 を行うことができます。 画像に歪のないテレセントリックレンズを採用することにより、 一度に 最大 15 個の部品を高速、 高精度に一括認識するマルチ認識が可能です。 カート設置部 • インテリジェント電動フィーダ テープ送りにモータ駆動を採用し、高速かつ高精度でスムーズな部品 供給を行いますので、衝撃を嫌う微…
1OM-1750
1-2
1.2 おもな特長
ビーム部
•
XY 軸リニアモータ駆動
Y 軸駆動にリニアモータ、X 軸駆動にボールねじ、リニアスケールを搭
載し、高速、高精度装着を実現するとともに、振動、騒音を低減します。
Y 軸ツイン駆動により、高速、高精度な位置決めを実現します。
•
2 ビーム 2 ヘッド構造
前後のビームからなる 2 ビーム 2 ヘッド構造になっています。
前後のビームは一方が部品を装着し、もう一方が吸着する動作を交互
に繰り返し、両ビームが効率的に実装しつづけます。
•
ヘッド相互乗り入れ機能
ヘッド相互乗り入れ機能により、搭載部品の反対側のフィーダから吸
着が可能です。
オプションによっては、前後ヘッドで共通利用が可能です。
ヘッド部
•
マルチヘッド
各ヘッドに部品の高さを計測するサイドビューカメラを装備し、測定
結果をフィードバックして、最適な押込み量による高品質な実装が可
能です。
各ヘッドは 15 ノズルを保持し、連続して部品を吸着することができま
すので、ビーム往復回数を減らし、高スループットを実現します。
一度に搭載する部品の数をシミュレーションし、マルチヘッドに最適
なノズル数を決定します。
•
部品厚測定
サイドビューカメラにより吸着した部品の厚みを測定し、部品装着高
さにフィードバックします。
吸着ノズル検出機能により、部品の持ち帰りも検出し、高精度検出、品
質実装が可能です。
•
ソフトマウントノズル
1005 サイズ以下の微小部品を、上反り基板に対し部品装着時の衝撃を
抑え、ソフト装着を行います。
微小チップに対し、二段階減速を行わず部品装着が可能となり、生産
性の向上になります。
1302-001
1.2 おもな特長
1OM-1750
1-3
認識部
•
ノンストップフライ一括認識
高速移動中のヘッドを止めることなく、ノンストップフライ一括認識
を行うことができます。
画像に歪のないテレセントリックレンズを採用することにより、一度に
最大 15 個の部品を高速、高精度に一括認識するマルチ認識が可能です。
カート設置部
•
インテリジェント電動フィーダ
テープ送りにモータ駆動を採用し、高速かつ高精度でスムーズな部品
供給を行いますので、衝撃を嫌う微小チップの実装にも対応できます。
予備の一括交換カートを装備しておくことで、より多くの品種を搭載
でき、フィーダ段取替え時間を削減できます。
テープスプライシングにより、装置を停止することなく連続生産が可
能です。
基板搬送部
•
基板高さ測定フィードバック機能（オプション）
基板装着前に基板の上面厚さをレーザで測定して、部品の装着高さに
フィードバックします。
基板上反り原因による、部品装着ストレスを大幅に緩和し、ソルダペー
ストブリッジを制御して高品質に実装することが可能です。
ノズルストッカ部
•
ノズルストッカ
吸着ノズルを収納するための機構です。
装着ヘッドが、パターンプログラムに従ってノズルストッカ上に移動
し、使用するノズルを着脱します。
ノズルストッカを増設（オプション）することでノズル外段取りをせ
ずに機種切替が可能です。
ノート
標準では、高速ノズルストッカが前面のみ搭載されています。
1302-001
1.2 おもな特長
1OM-1750
1-4
2. 各部の名称と機能

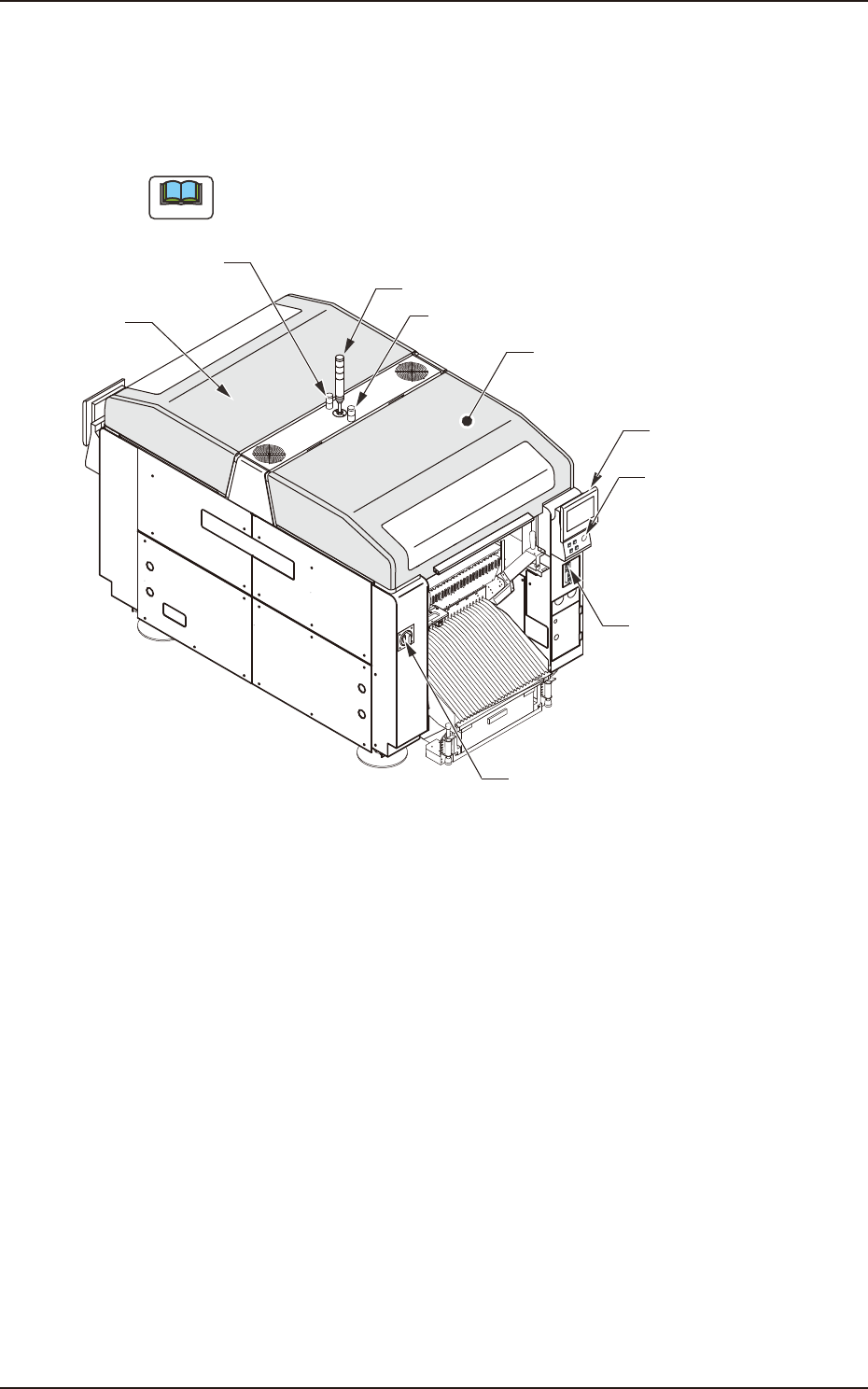

2.1 装置の外観
ノート
( ) の数字は参照項目を示します。
タワー灯 (2.3.2)
前面操作パネル
(2.3.4)
[ 非常停止 ] スイッチ
(2.2.1)
補助灯
開閉カバー
(2.2.3)
電源ブレーカ
(2.3.1)
補助灯
(2.3.3)
装置前面
開閉カバー
(2.2.3)
フィーダ準備完了スイッチ
([F2 READY] ボタン )
(2.2.2.1)
F1A2
