1OM-1750 1-12 2.3 操作のための機構 2.3.1 電源ブレーカ 電源ブレーカは、本装置に電源を投入および遮断するためのブレーカで す。 電源ブレーカは、南京錠でロックすることができます。 ロックレバー 南京錠 電源ブレーカ F1A7 警告 メンテナンス作業を行う場合は、電源ブレーカを切り、 南京錠でロックしてください。 • 電源ブレーカの操作 装置に電源を投入するには、電源ブレーカを“ON”にします。 また、電源を遮断す…
1OM-1750
1-11
生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣
類、物が接触しないように、ビーム上部の開閉カバー、架台まわりの安全
カバーが装備されています。
開閉カバーには、インタロックが装備されており、開閉カバーを閉めたと
き [ カバー READY] ボタンを押して点灯させると、インタロックが作動し
て開閉カバーを開けることができなくなります。

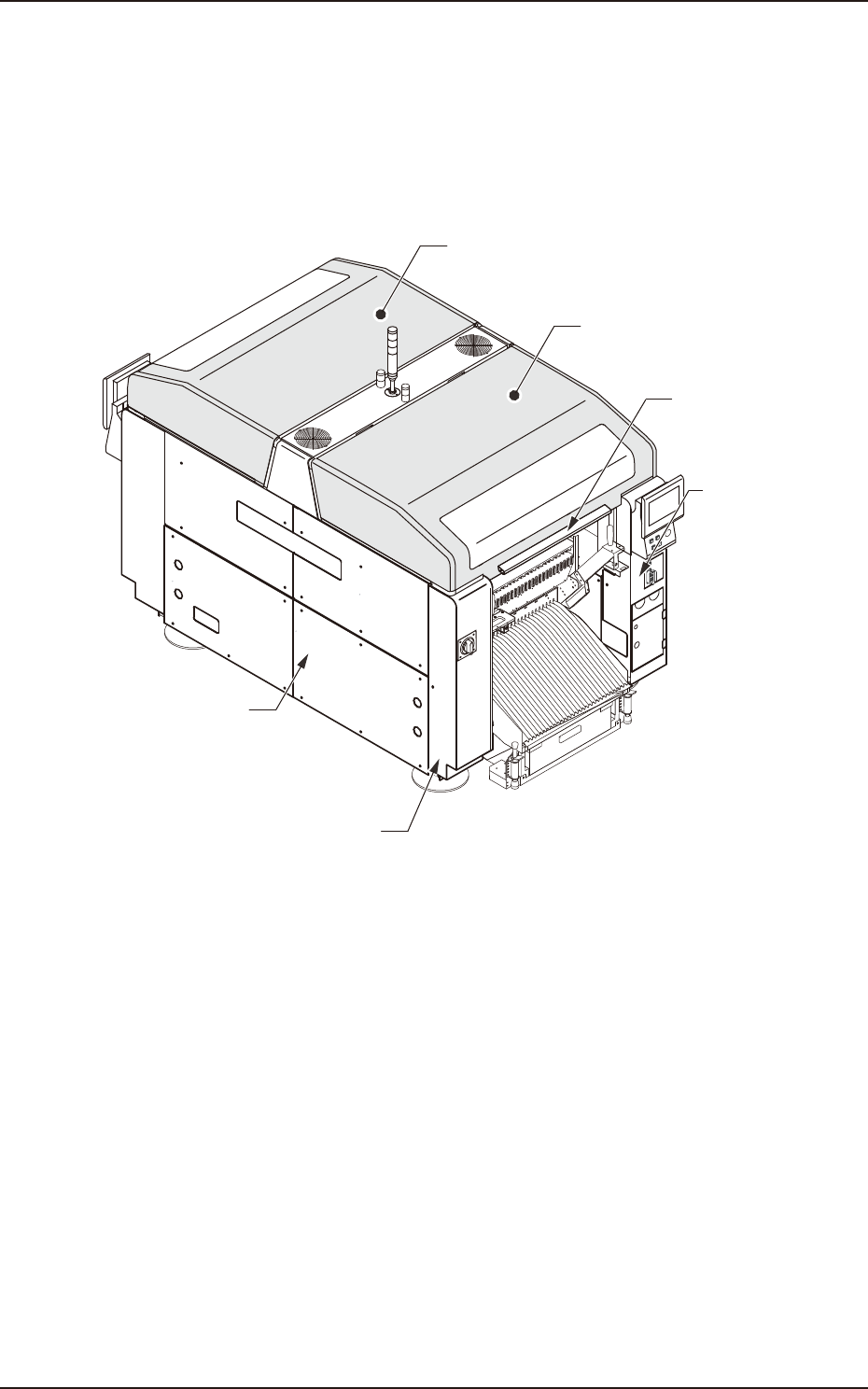

安全カバー
(架台まわり
)
開閉カバー ( ビーム上部
)
開閉カバー ( ビーム上部 )
装置前面
電装部品収納部カバー
（架台まわり）
安全カバー（架台まわり）
取っ手
F1A6
開閉カバーには、インタロックスイッチが装備されており、開閉カバーを
閉めたときスイッチを押して点灯させると、インタロックが作動して開閉
カバーを開けることができなくなります。
1302-001
2.2 使用者保護のための機構
1OM-1750
1-12
2.3 操作のための機構
2.3.1 電源ブレーカ
電源ブレーカは、本装置に電源を投入および遮断するためのブレーカで
す。
電源ブレーカは、南京錠でロックすることができます。
ロックレバー
南京錠
電源ブレーカ
F1A7
警告
メンテナンス作業を行う場合は、電源ブレーカを切り、
南京錠でロックしてください。
•
電源ブレーカの操作
装置に電源を投入するには、電源ブレーカを“ON”にします。
また、電源を遮断するには、電源ブレーカを“OFF” にします。
電源の投入 電源の遮断
電源ブレーカ
F1A8
記号 / 名称 機 能
|
（ON） 電源の投入
tripped 過電流による電源の遮断状態
○（OFF） 電源の遮断
RESET 未使用
T1A2
1302-001
2.3 操作のための機構
1OM-1750
1-13
•
電源ブレーカのロック解除
電源ブレーカのロックレバーから南京錠を外します。
装置前面
電源ブレーカ
ロックレバー
南京錠
電源ブレーカのロック
F1A9
•
電源ブレーカのロック
装置を長時間使用しない場合は、電源ブレーカに南京錠をロックして
ください。
手順
(1) 電源ブレーカのロックレバーを下図の A 方向に引き出す。
( ロックレバーから手を離すと、ロックレバーが引き込んでしまいま
すので、手を離さないようにしてください。)
(2) ロック穴に南京錠をかける。
(ロック前) (ロック状態)
ロックレバー
A
F1A10
1302-001
2.3 操作のための機構
