7OM-1602
3-16
第三章 2. 系统设定菜单
1103-003

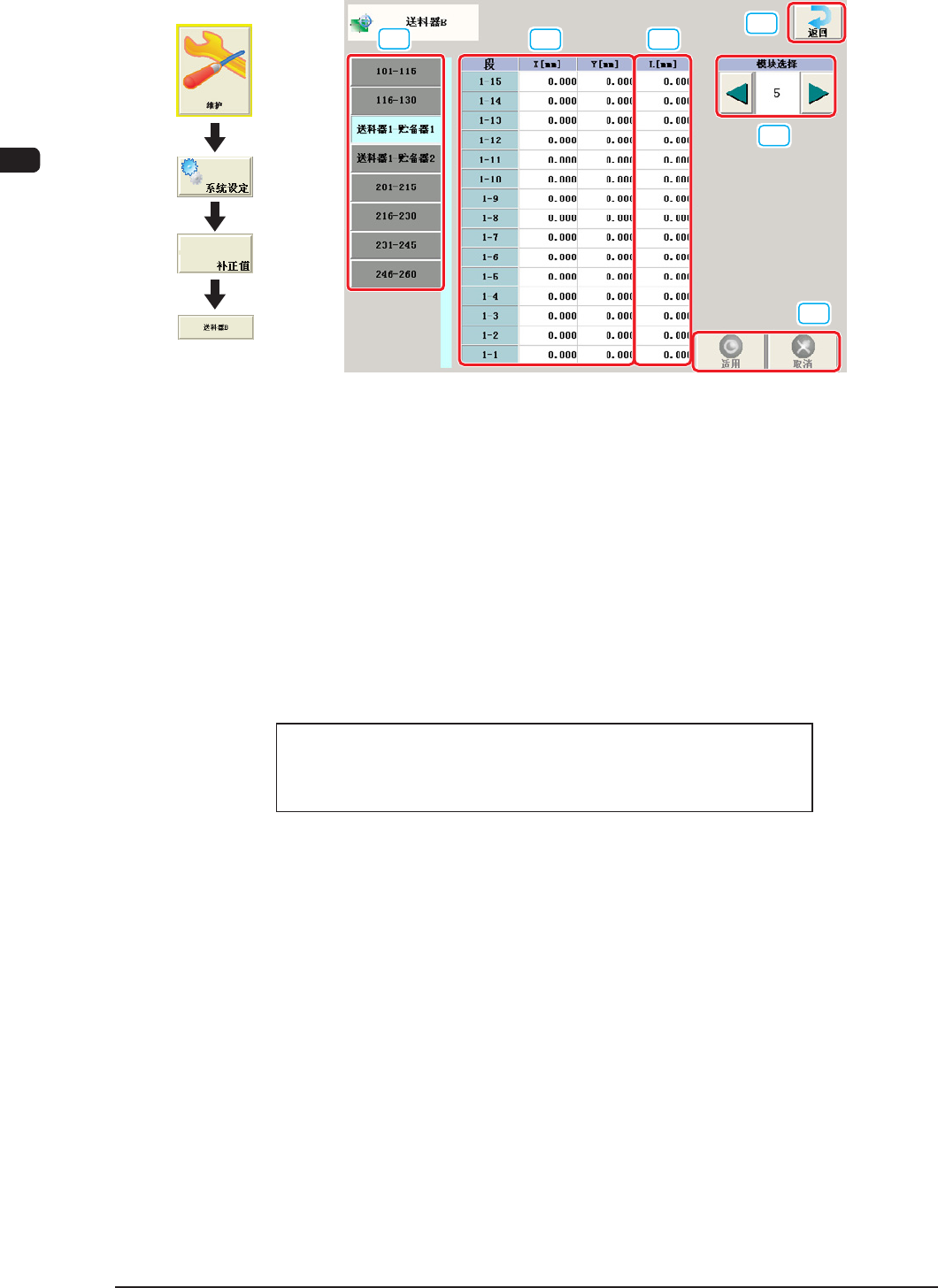

2.1.1 送料器 ( 送料器补正值 )B
[1]
[2] [3]
[5]
[4]
[6]
F7C16
送料器 B 是
补正送料器偏差的数据。
•
关于 X/Y 数据、
在自动运行中进行元件识别处理 ( 掌握吸嘴中心和元件中心的位置关系 )，
自动更新数据，以便在元件中心进行吸取。
( 通常不需要输入数据。)
•
关于 L 数据
不能自动更新，但反映输入的数据。
实际的补正值为加算了送料器补正值的值。
实际补正值
=
送料器补正值 (A)
+
送料器补正值 (B)
[1] 送料器切换 Tab
通过按下各送料器安装台的 Tab，可进行切换。
界面展开
7OM-1602
第三章 2. 系统设定菜单
3-17
1103-003
[2] X( 横 )、Y( 纵 )[mm]
是调整对于各送料器编号的送料器吸取位置设计尺寸的位置偏差的补
正值数据。
F211
F111
背面送料器
正面送料器
装置前侧
Y(+)
X(+)
吸取位置
吸取位置
F7C17
[3] L( 高 )[mm]
吸取基准水准
吸嘴
L(+)
F7C18
在补正值设定
“
+
”
值时，吸取高度作用于吸嘴下降冲程量增加的方向。
[4] 模块选择
选择设置有多段供料器的模块。
7OM-1602
3-18
第三章 2. 系统设定菜单
[5] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[6] [ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，返回到保存的数据。
