7OM-1602 4-4 第四章 1. 维护保养概要 228A0171 216A0451 规 格 形 状 元件编号 备 注 注油器 吸嘴 No.18 ( 颜色 : 绿色 ) 색갈색 厂家 : TERUMO 10ml SS-10-LZ 厂家 : SAN-EI TECH 内径 : 0.84 锥形吸嘴 #5118TT-B T7D3 1 103-003
7OM-1602
第四章 1. 维护保养概要
4-3
指定的注油器具
(1) 胶皮手套
请戴上胶皮手套进行涂刷。

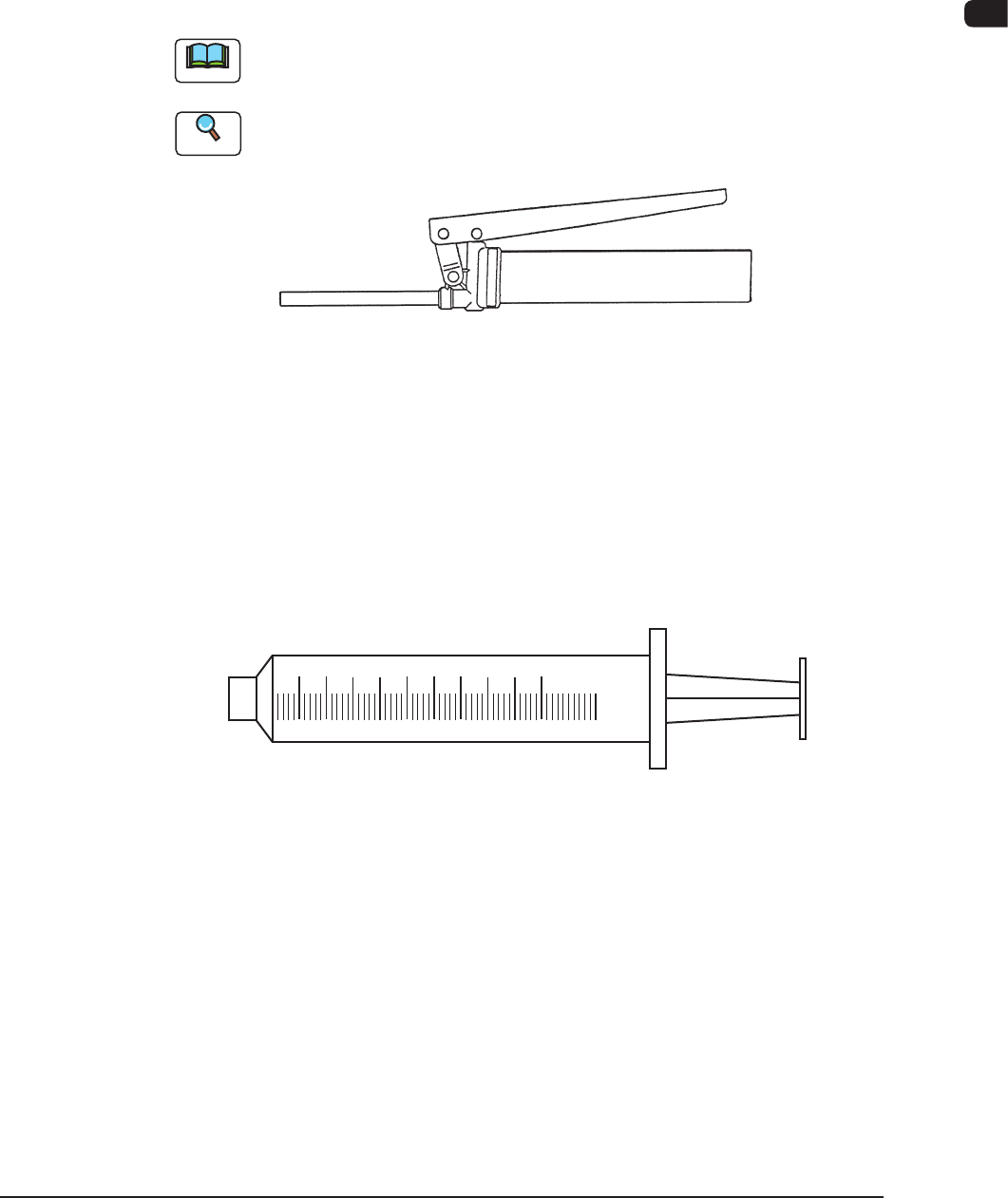

(2) 手动注油枪
规格 : KH-120
元件编号 : 228A0022
厂家 : Yamada Corporation
Note
(a) 仅限于使用在 DAPHNE EPONEX GREASE No.1 的注油上。
(b) 需要手动注油枪以及助推杆时请购买。
Reference
关于使用方法，请参照手动注油枪附带的使用说明书。
F7D1
(3) 注油器
使用于两种润滑油的注油上。
区别使用注油器和吸嘴。
两种润滑油 : DAPHNE EPONEX GREASE No.1
MOLYNOC GREASE AP1
外观
1
2
3
4
5
6
7
8
9
10
12
mL
SINGLE USE ONLY
TERUMO
F7D2
1201-004
7OM-1602
4-4
第四章 1. 维护保养概要
228A0171
216A0451

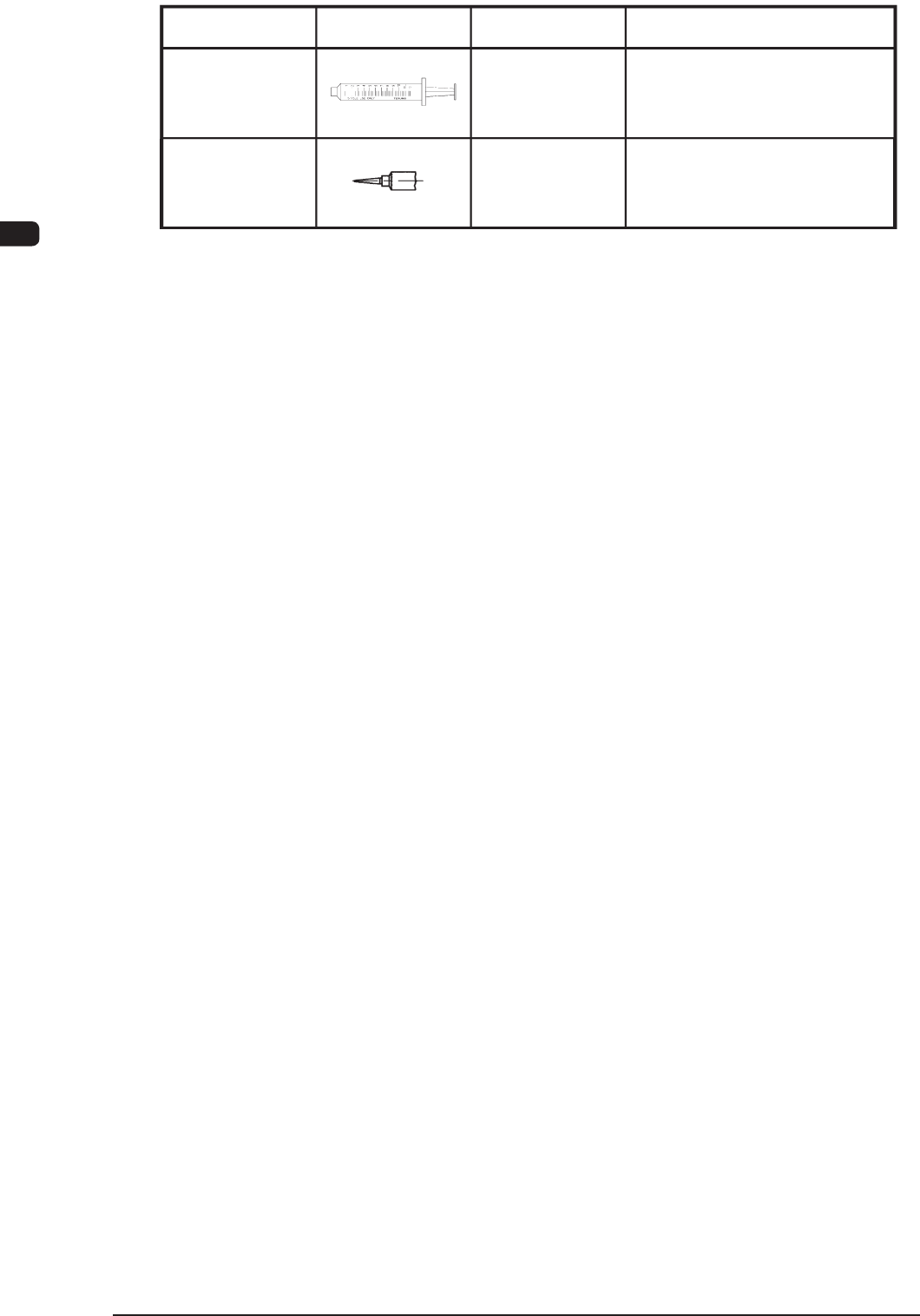

规 格 形 状 元件编号 备 注
注油器
吸嘴 No.18
( 颜色 : 绿色 )
색갈색
厂家 : TERUMO
10ml SS-10-LZ
厂家 : SAN-EI TECH
内径 :
0.84
锥形吸嘴 #5118TT-B
T7D3
1103-003
7OM-1602
第四章 1. 维护保养概要
4-5
1.3 定期维护保养的项目
按单元分类记载维护保养的项目 ( 点检、清扫、注油等 )。
Reference
关于各个周期的维护保养，请参照
“
第四章 2. 维护保养检查表
”
章节。
Notice
* 标记仅限初次的维护保养时期。
以后请按○标记的周期进行维护保养。
单元名 点检、清扫、注油部位 作业
维护保养周期
每天 每周 每月 每 3 个月 每 6 个月 一年
3.2.1
托盘
托盘 点检、清扫 ○
轨道 点检 ○
上面 点检 ○
3.2.2
升降机单元
滚珠丝杠 注油 ○
机架下面 点检、清扫 ○
直线导轨 注油 ○
带子 点检 ○
升降机夹杆 点检 ○
3.2.3
储料箱搭载部
汽缸连接部 注油 ○
储料箱轨道 注油 ○
3.2.4
储料箱
料盘挡板支点部 注油 ○
3.2.5
料盘拉钩推车
托盘接收器 点检 ○
直线导轨 注油 ○
升降机紧固装置 注油 ○
定位销 注油 ○
料盘拉钩爪 注油 ○
送料器安装台上面槽 清扫 ○
送料器安装台上面 清扫 ○
带盘箱 清扫 ○
碎屑箱 清扫 ○
3.2.5.1
切割器单元
切割器箱内 清扫 ○
直线导轨 注油 ○
扁平环 交換 ○
氟片 交換 ○
聚氨酯夹板 交換 ○
T7D4
