7OM-1602 第四章 3. 维护保养部位 4-13 • 升降机单元侧面 L 机盖的拆卸 Procedure (1) 将多段供料器复位到原点。 (2) 维护保养作业时，从维护菜单的 “ 单元调整 ” 菜单显示 “ 供料器单元 ” 界面，将升降机移动到便于注油的位置。 (3) 切断电源。 (4) 用十字螺丝刀拧下固定螺丝钉 (M4L6)(6 处 )。 警告 进行维护保养作业时，请拉下电闸后锁上挂锁。 拧下固定螺丝钉(M4L6)(6处) …
7OM-1602
4-12
第四章 3. 维护保养部位
3.2.2 升降机单元
请用手动操作将升降机移动到便于注油的位置，切断电源后进行维护保养作
业。
为在升降机单元注入润滑油，需要拆卸维护保养盖。
滚珠丝杠
每三个月 注油
(DAPHNE EPONEX GREASE No.1)
请用油棉纱擦去原有的润滑油，用刷子
涂刷新润滑油。
请注意不要残留纱头。
所要时间:10分钟
机架下面
每三个月 点检、清扫
请用棉纱擦去机架下面积存的润滑油。
所要时间:5分钟
F7D5
1103-003
Notice
7OM-1602
第四章 3. 维护保养部位
4-13
•
升降机单元侧面 L 机盖的拆卸
Procedure
(1) 将多段供料器复位到原点。
(2) 维护保养作业时，从维护菜单的
“
单元调整
”
菜单显示
“
供料器单元
”
界面，将升降机移动到便于注油的位置。
(3)
切断电源。
(4) 用十字螺丝刀拧下固定螺丝钉 (M4L6)(6 处 )。
警告
进行维护保养作业时，请拉下电闸后锁上挂锁。

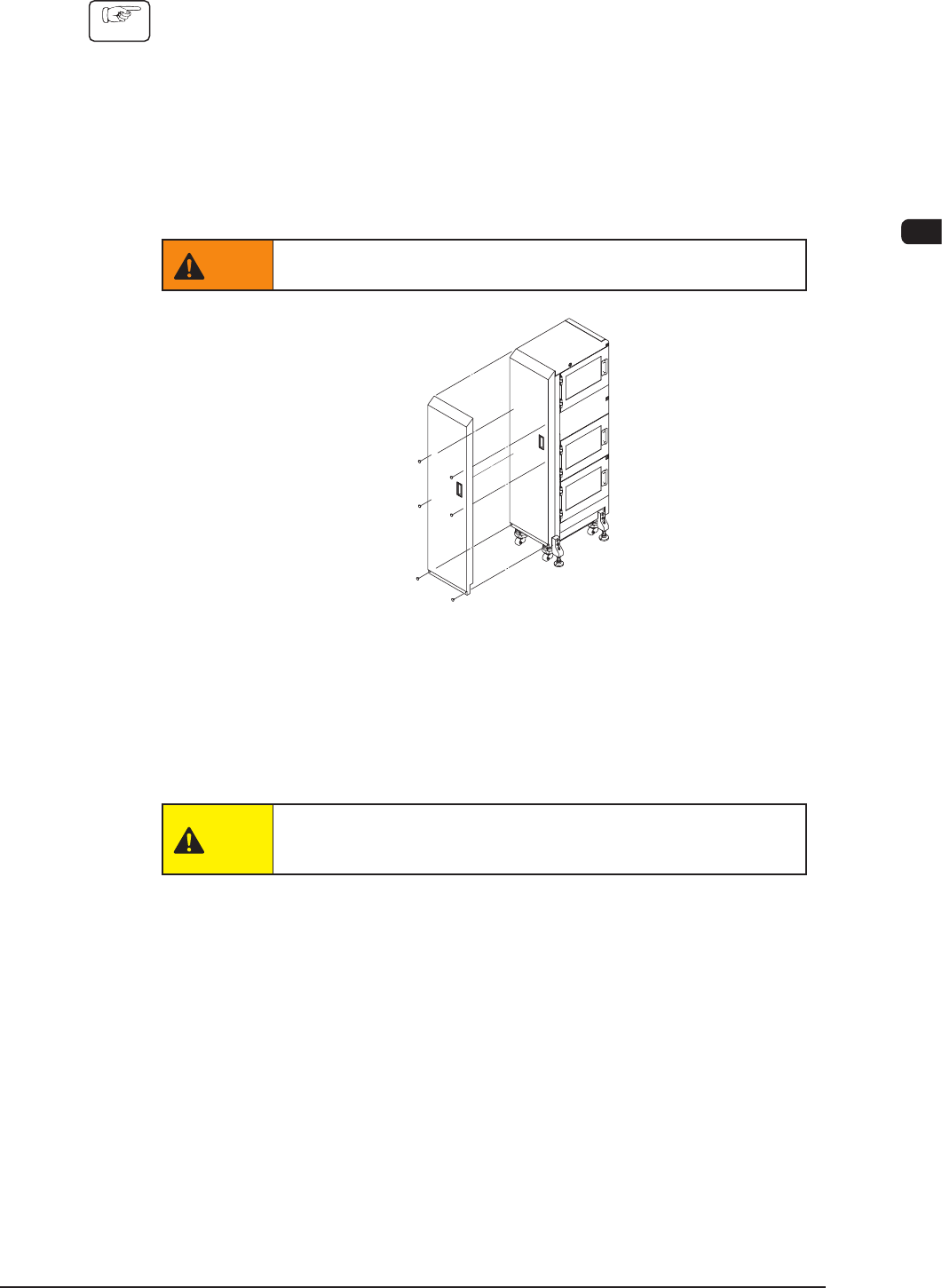

拧下固定螺丝钉(M4L6)(6处)
拆卸升降机单元侧面L机盖
F7D6
(5) 将升降机单元侧面 L 机盖推到上面，拆卸升降机单元侧面 L 机盖。
•
维护保养盖的安装
请按照与拆卸升降机单元侧面 L 机盖的相反步骤安装维护保养盖。
注意
结束维护保养后，请安装机盖。
1201-004
7OM-1602
4-14
第四章 3. 维护保养部位

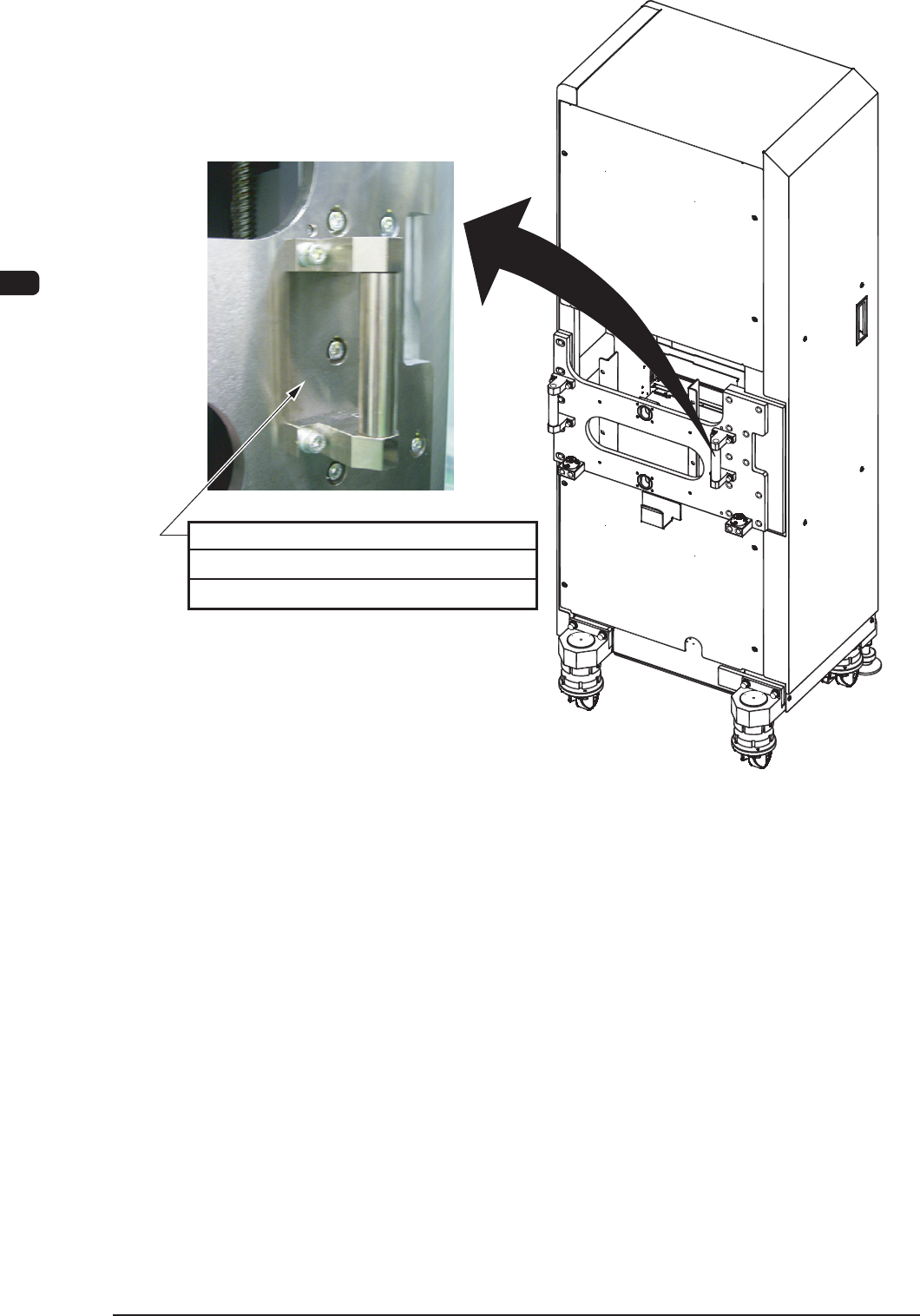

升降机夹杆
每年 点检
请目视检查升降机夹杆的磨损。
所要时间:1分钟
F7D7
1103-003
