7OM-1602 第四章 3. 维护保养部位 4-25 警告 请注意切割器刀片进行作业。 • 有可能被切割器刀片切伤手等。 作业时请戴手套并充分注意。 • 为防护起见，进行切割器部维护保养时，安装切割器刀片盖。 扁平环 每年 更换 所要时间:10分钟 (1) 拧下11个螺丝钉，拆卸机盖。 (2)在关闭料带夹板的状态下，使用切割器单元固定治具固定聚氨酯夹板部。 固定治具安装位置 (3)用扳手按1～6的顺序拆卸密封盖的螺栓(6处)。 (4)…
7OM-1602
4-24
第四章 3. 维护保养部位
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
作业时请戴手套并充分注意。
•
为防护起见，进行切割器部维护保养时，安装切割器刀片盖。

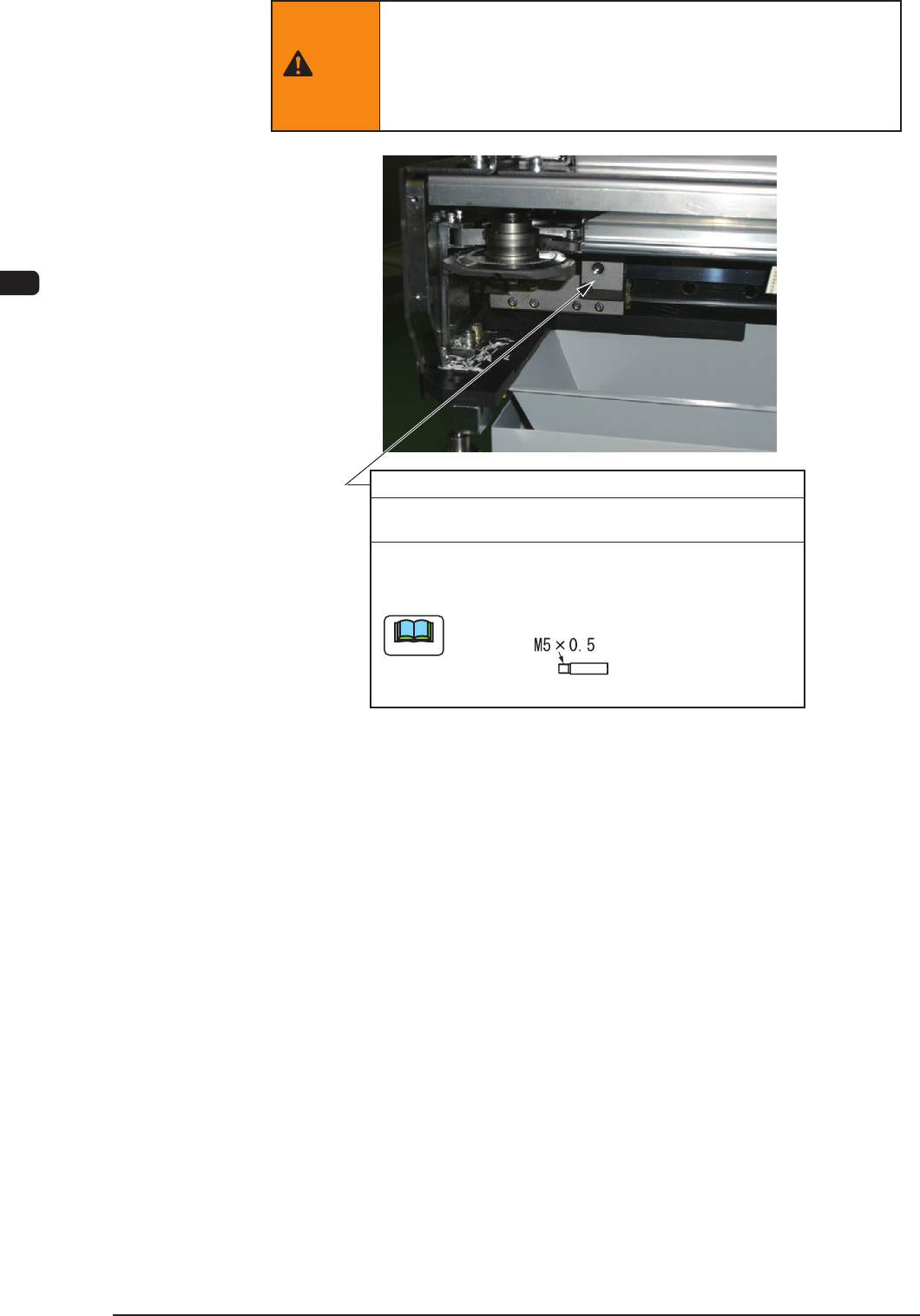

(1)拧下12个螺丝钉。
(2)用棉纱擦去原有的润滑油，在直线导轨(上侧和下侧)
注入新的润滑油。
(DAPHNE EPONEX GREASE No.1)
每三个月 注油 所要时间:10分钟
直线导轨
使用吸嘴为N形。
N形
F7D18
1103-003
Note
7OM-1602
第四章 3. 维护保养部位
4-25
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
作业时请戴手套并充分注意。
•
为防护起见，进行切割器部维护保养时，安装切割器刀片盖。

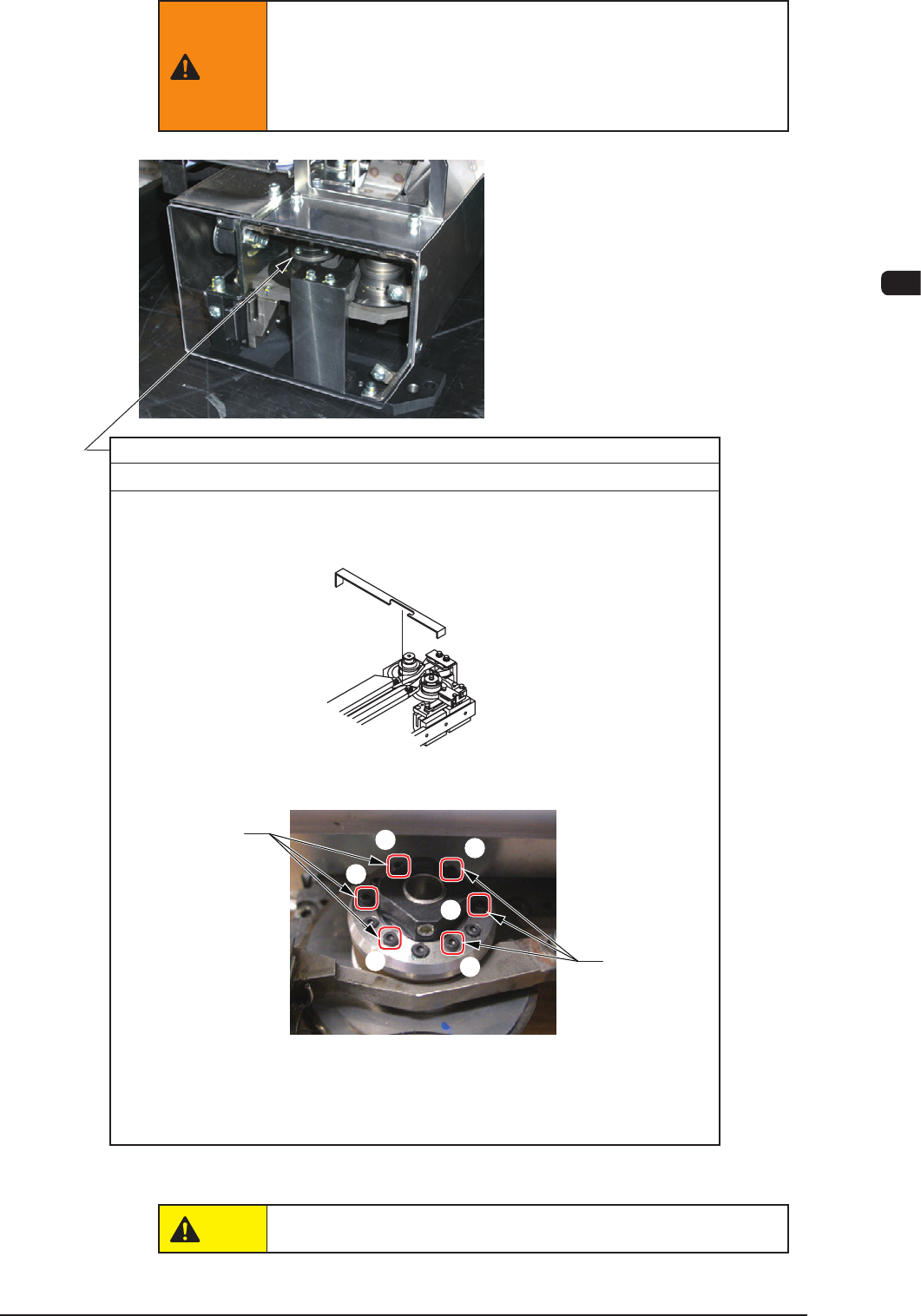

扁平环
每年 更换 所要时间:10分钟
(1)
拧下11个螺丝钉，拆卸机盖。
(2)在关闭料带夹板的状态下，使用切割器单元固定治具固定聚氨酯夹板部。
固定治具安装位置
(3)用扳手按1～6的顺序拆卸密封盖的螺栓(6处)。
(4)
更换扁平环。
(5)
盖上密封盖，安装螺栓(6处)。
(请用线路配件附带的扭矩螺丝刀进行安装。)
(拧紧扭矩 18.6～22.6Ncm(1.9～2.3kgfcm))
螺栓
螺栓
①
②
③
④
⑤
⑥
F7D19
注意
切割扁平环时，请注意不要被市售品的切割器切伤。
1103-003
7OM-1602
4-26
第四章 3. 维护保养部位

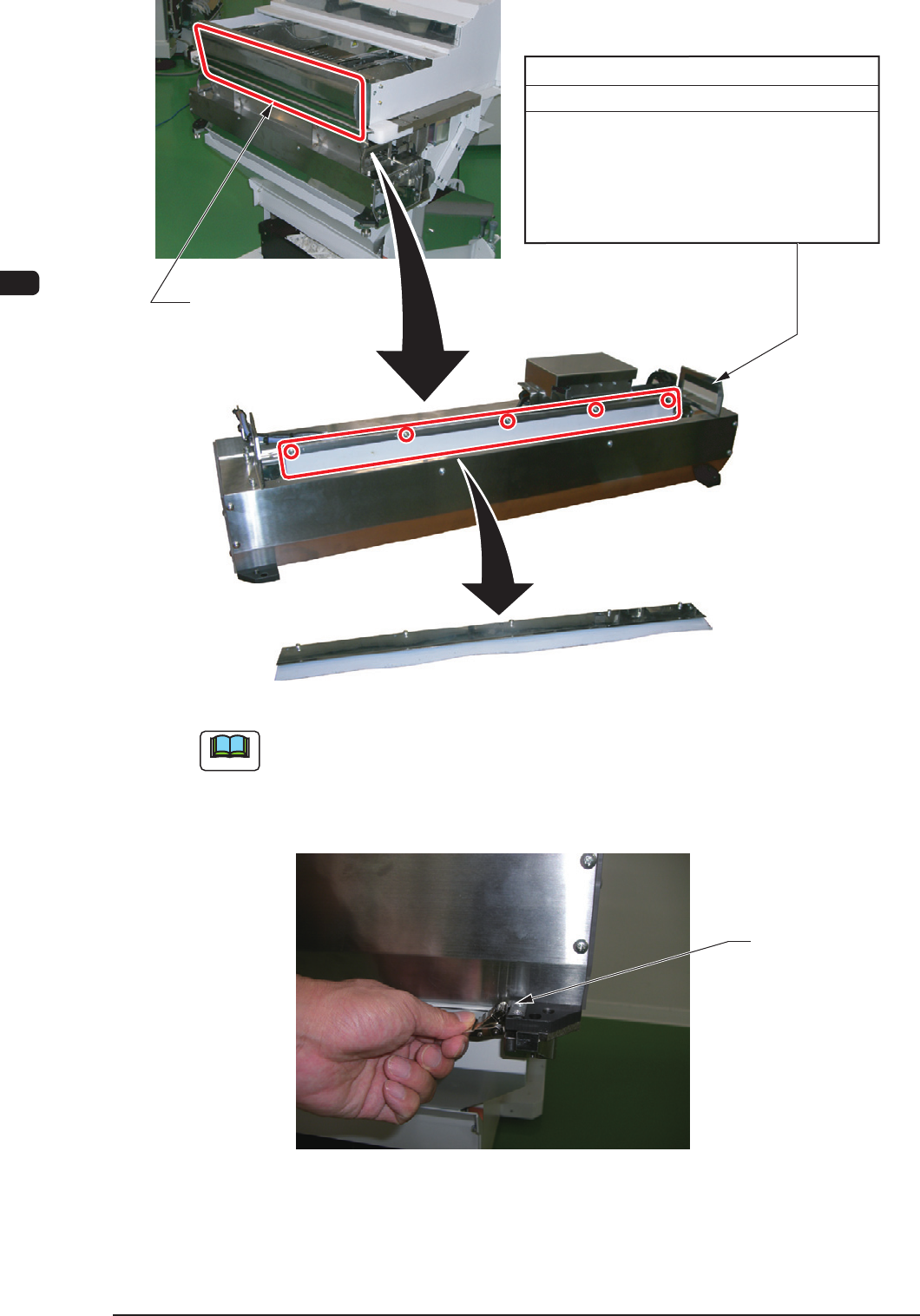

氟片
每年 更换 所要时间:15分钟
(1)请拆卸前安全盖，从推车卸下切割器。
(2)卸下料带引导槽。
(3)拧下5个螺丝钉。
(4)请更换氟片。
前安全盖
锁扣
拆卸的氟片
(a) 将切割器放到推车时，请牢牢固定2处连接器。
(b) 将切割器放到推车时，请将切割器推入到底，用锁扣(2处)牢牢固定。
(C) 请不要忘记安装安全盖。
F7D20
1103-003
Note
