7OM-1602 4-28 第四章 4. 消耗元件和重要保修元件 4. 消耗元件和重要保修元件 4.1 消耗元件列表一年内可能消耗完的元件列表。购买时，请咨询株式会社日立高新技术的营业部门或销售代理店。品名元件编号元件名使用数建议数 / 年立体分解图备注托盘 C921G165 GS-MP100 30 - T7D10 4.2 重要保修元件列表需要维护几年的元件列表。请作为参考。 Note 有关重要保修元件的更换方法，…

7OM-1602

第四章 3. 维护保养部位

4-27

前安全盖

聚氨酯夹板

每年　更换所要时间:30分钟

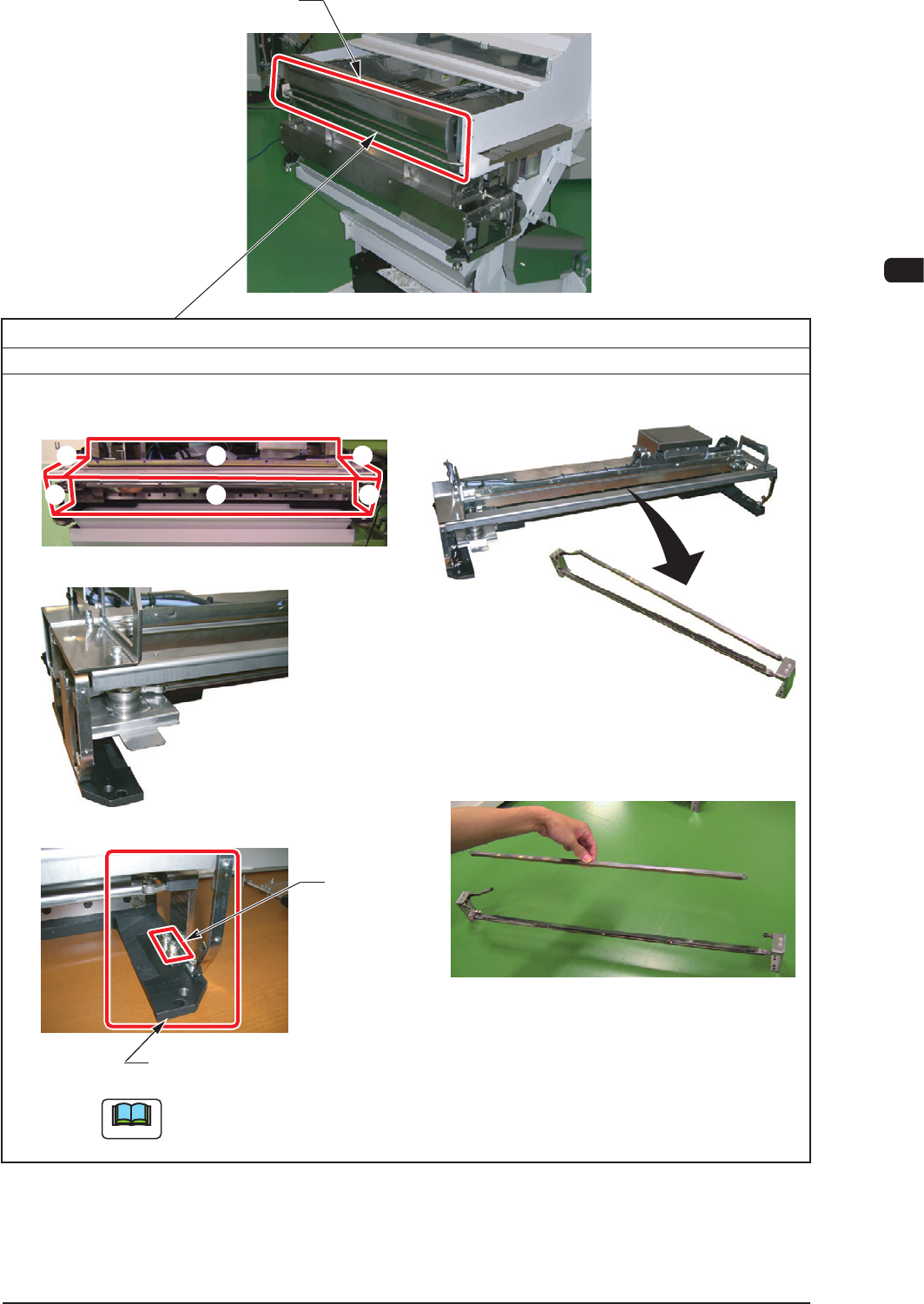

(2)拆卸切割器部盖子(6处)。

安装切割器刀片盖。

(1)请拆卸前安全盖，从推车卸下切割器。

(4)拆卸夹板控制杆台左右的螺丝钉。

(5)拆卸每个夹板控制杆台的夹板控制杆。

(6)请从夹板控制杆台拆卸夹板控制杆，更换新的

夹板控制杆。

② ⑥①

④

也同样拆卸相反侧螺丝钉。

⑤③

③

②

⑥

⑤

拆卸螺丝钉。

将切割器放到推车时，请牢牢固定2处连接器。

并且，请不要忘记安装安全盖。

(3)

F7D21

1103-003

Note

7OM-1602

4-28

第四章 4. 消耗元件和重要保修元件

4. 消耗元件和重要保修元件

4.1 消耗元件列表

一年内可能消耗完的元件列表。

购买时，请咨询株式会社日立高新技术的营业部门或销售代理店。

品名元件编号元件名使用数建议数 / 年立体分解图备注

托盘 C921G165 GS-MP100 30 -

T7D10

4.2 重要保修元件列表

需要维护几年的元件列表。请作为参考。

Note

有关重要保修元件的更换方法，因需要高度技术，请咨询本公司服务人员。

4.2.1

JEDEC/FULL 尺寸料盘拉钩推车单元

品名元件编号元件名使用数建议数 / 年立体分解图备注

托架 0921B002 BRACKET 1 -

托架 0921B003 BRACKET 1 -

光电传感器 23G00182 SENSOR, PELEC 3 -

切口 23G00183 SENSOR, PELEC 3 -

直线导轨 0921B101 GUIDE, LINEAR 1 -

直线导轨 222L0976 GUIDE, LINEAR 1 -

光电传感器 0921B104 SENSOR, PELEC 1 -

光传感器 0921B301 SENSOR, PHOTO 2 -

光传感器 23G10029 SENSOR, PHOTO 1 -

传感放大器 23G00244 SENSOR, PELEC 1 -

光纤 23G00157 SENSOR, PELEC 1 -

定位销 216E1754 PIN,LOCATE 1 -

定位销 0921B402 PIN,LOCATE 1 -

光纤 0921B300 SENSOR, PELEC 2 -

传感放大器 23G00247 SENSOR, PELEC 1 -

JEDEC/FULL 尺寸料盘拉钩推车单元 T7D11

1201-004

7OM-1602

第四章 4. 消耗元件和重要保修元件

4-29

1201-004

4.2.2

升降机单元

品名元件编号元件名使用数建议数 / 年立体分解图备注

直线导轨 222L0720 GUIDE, LINEAR 2 -

滚珠丝杠 223B0366 BALL SCREW 1 -

光电传感器 23G00198 SENSOR, PELEC 2 -

光纤 23G00153 SENSOR, PELEC 1 -

传感放大器 0921E20A SENSOR, PELEC 1 -

光电传感器 23G00227 SENSOR, PELEC 4 -

杆 216C1047 ROD 2 -

模块 211G6042 BLOCK 4 -

金属板 211G6194 BOSS 2 -

储料箱 09210031 GS-MG100 2 -

升降机单元 T7D12
