7OM-1602 第一章 3. 各部的名称和使用方法 1-1 1 3. 各部的名称和使用方法 本装置由升降机单元、储料箱、切割器单元、托盘、JEDEC/FULL 料盘拉钩 推车、料盘固定磁铁构成 。 警告 装置内有强力可动部和高电压的危险，会导致人身事故。 • 除了有资格的维修人员外他人请不要卸下机盖。 • 请安装安全盖后使用装置。 • 安全盖被卸下时，请安装。 • 开始运行前，请关闭储料箱门。 • 请不要解除储料箱门的互锁。 储料箱2…
7OM-1602
1-10
第一章 2. 各种功能和动作概要
1008-002
2.2 动作概要
(1) 根据线路板程序，从收纳在升降机部的储料箱拉出托盘到料盘拉钩上。
(2) 主机装置的安装头从被拉出到料盘拉钩上的托盘取出元件。
(3)
用元件识别照相机摄像及识别由安装头取出的元件，补正吸取位置偏
离，在正确的位置上贴装元件。
识别元件时检出吸取异常或识别异常，则进行元件排出动作。
(4) 将料盘拉钩上的托盘收纳到升降机内的储料箱，根据线路板程序将下
一个托盘拉出到料盘拉钩上。
下一个被贴装的元件来自相同托盘时，托盘在料盘拉钩上待机。
(5)
重复动作 (1) 到 (4)。
线路板程序中指定的托盘上的元件用完时，段编号按钮的 LED 灯闪烁，
操作界面上出现
“
发生元件断料
”
的异常显示。
此时，请进行元件补给作业。
7OM-1602
第一章 3. 各部的名称和使用方法
1-11
3. 各部的名称和使用方法
本装置由升降机单元、储料箱、切割器单元、托盘、JEDEC/FULL 料盘拉钩
推车、料盘固定磁铁构成。
警告
装置内有强力可动部和高电压的危险，会导致人身事故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装安全盖后使用装置。
•
安全盖被卸下时，请安装。
•
开始运行前，请关闭储料箱门。
•
请不要解除储料箱门的互锁。
储料箱2 READY
准备完了开关
更换位置 READY
准备完了开关
储料箱1 READY
准备完了开关
储料箱2 补给位置
储料箱更换位置(上)
储料箱1 补给位置
储料箱更换位置(下)
储料箱更换位置
升降机电源LED
把手
储料箱2门
更换位置门
储料箱1门
安全盖

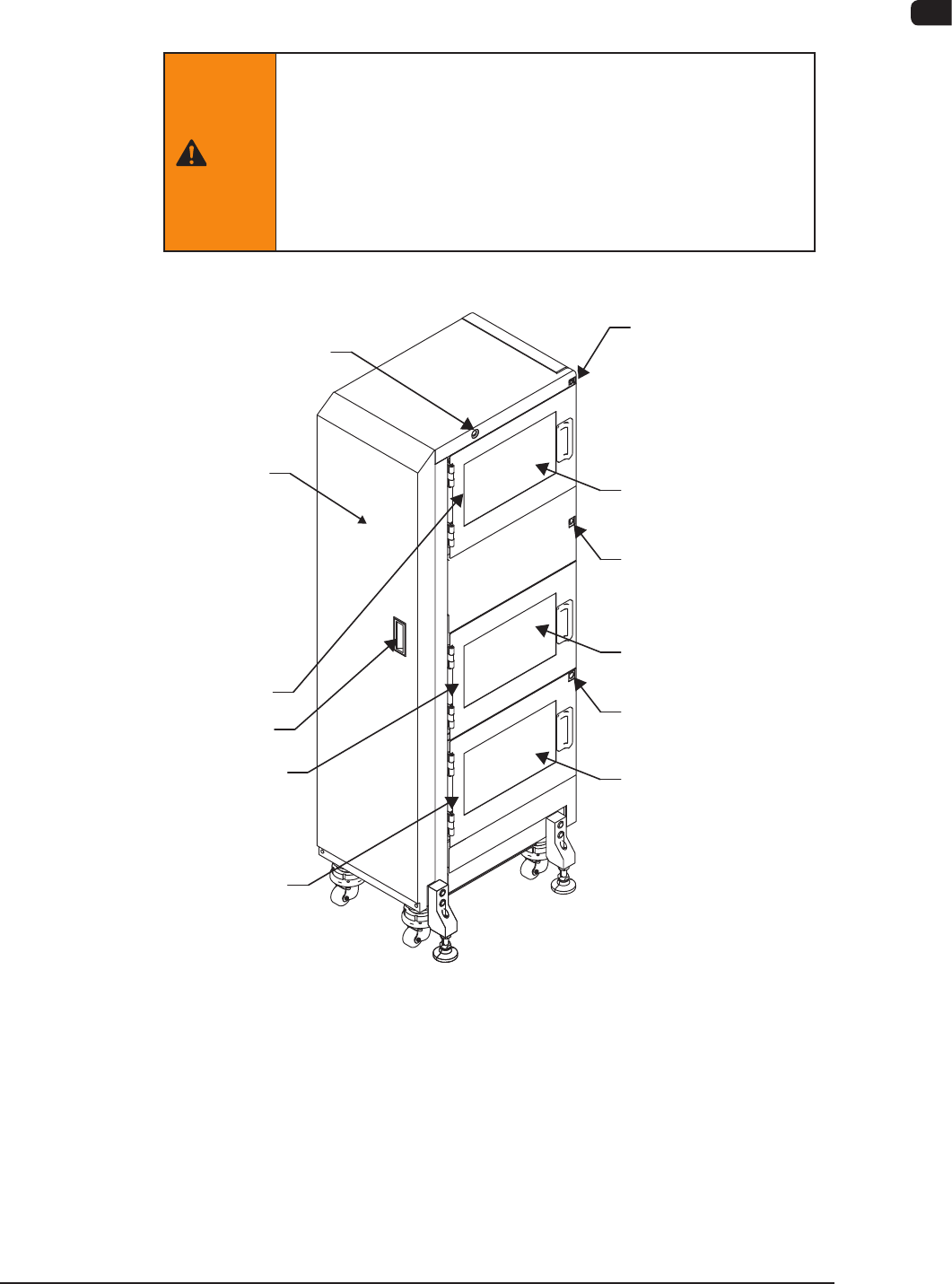

升降机单元 ( 装置正面 ) F7A1
1201-004
7OM-1602
1-12
第一章 3. 各部的名称和使用方法

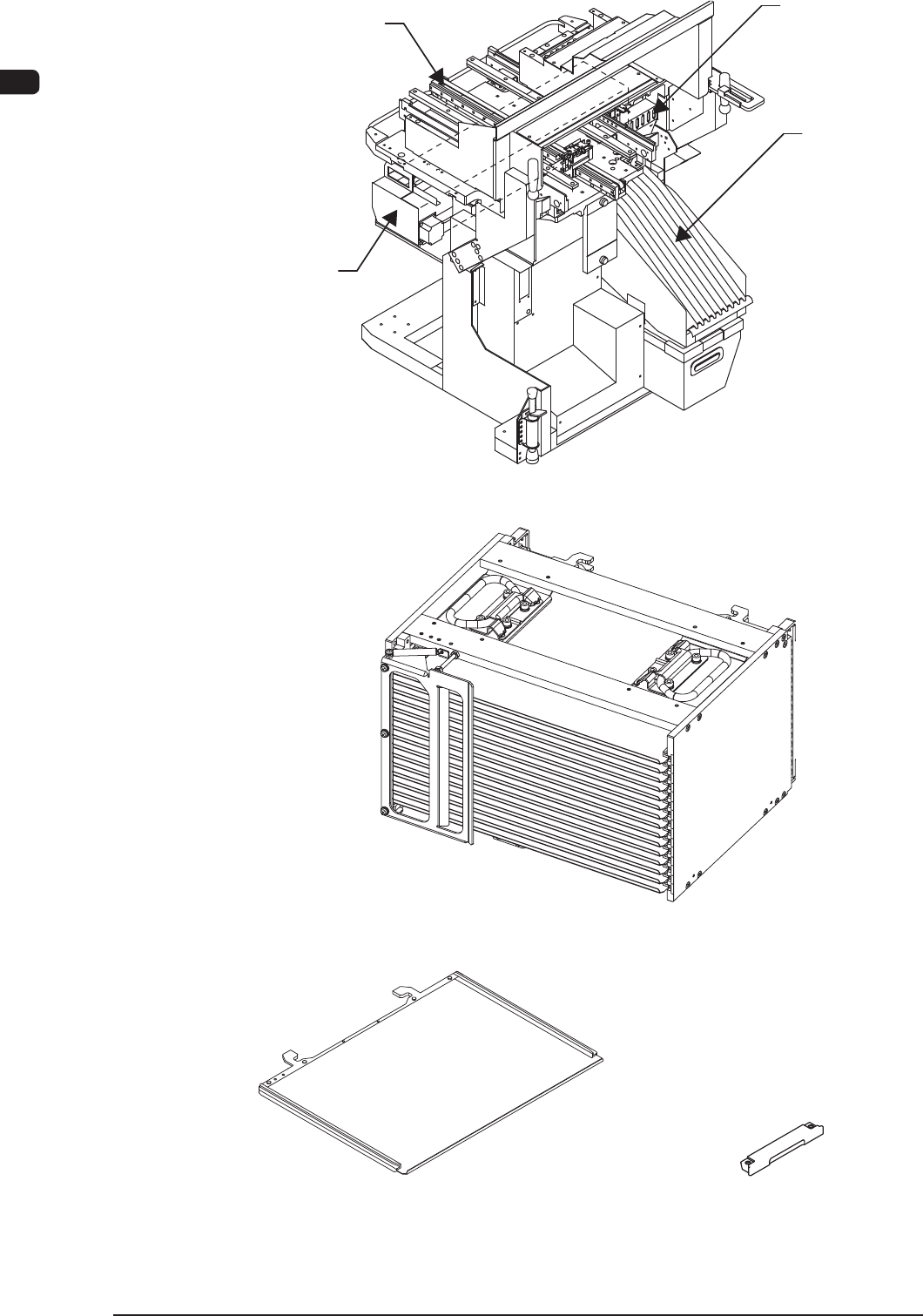

带盘架
槽部
料盘拉钩部
切割器单元
料盘拉钩推车 F7A2
储料箱 (GS-MG100) F7A3
托盘(GS-MP100)
料盘固定磁铁(GS-MF100)
托盘、料盘固定磁铁 F7A4
1103-003
