储料箱的拆卸步骤
Procedure
(1) 在操作界面中，将要更换的储料箱向储料箱更换位置移动。
Note
在储料箱的移动中，准备完了开关的 LED 绿色灯闪烁。
储料箱移动到储料箱更换位置后，准备完了开关的 LED 灭灯。
(2) 确认准备完了开关的 LED 灭灯后，将把手拉向前侧打开门。
(3) 一边将储料箱制动阀的旋钮拉向前侧，一边向顺时针方向旋转 90
°
。
(4)
握住储料箱搭载部的把手，慢慢拉向前侧，直到停止为止。
Notice
若用力拉出储料箱搭载部，就有可能因惯性导致储料箱掉在前侧。
(5) 离前侧留出少许距离再取出储料箱。
1008-002
7OM-1602
第一章 3. 各部的名称和使用方法
1-21
3.5 托 盘
•

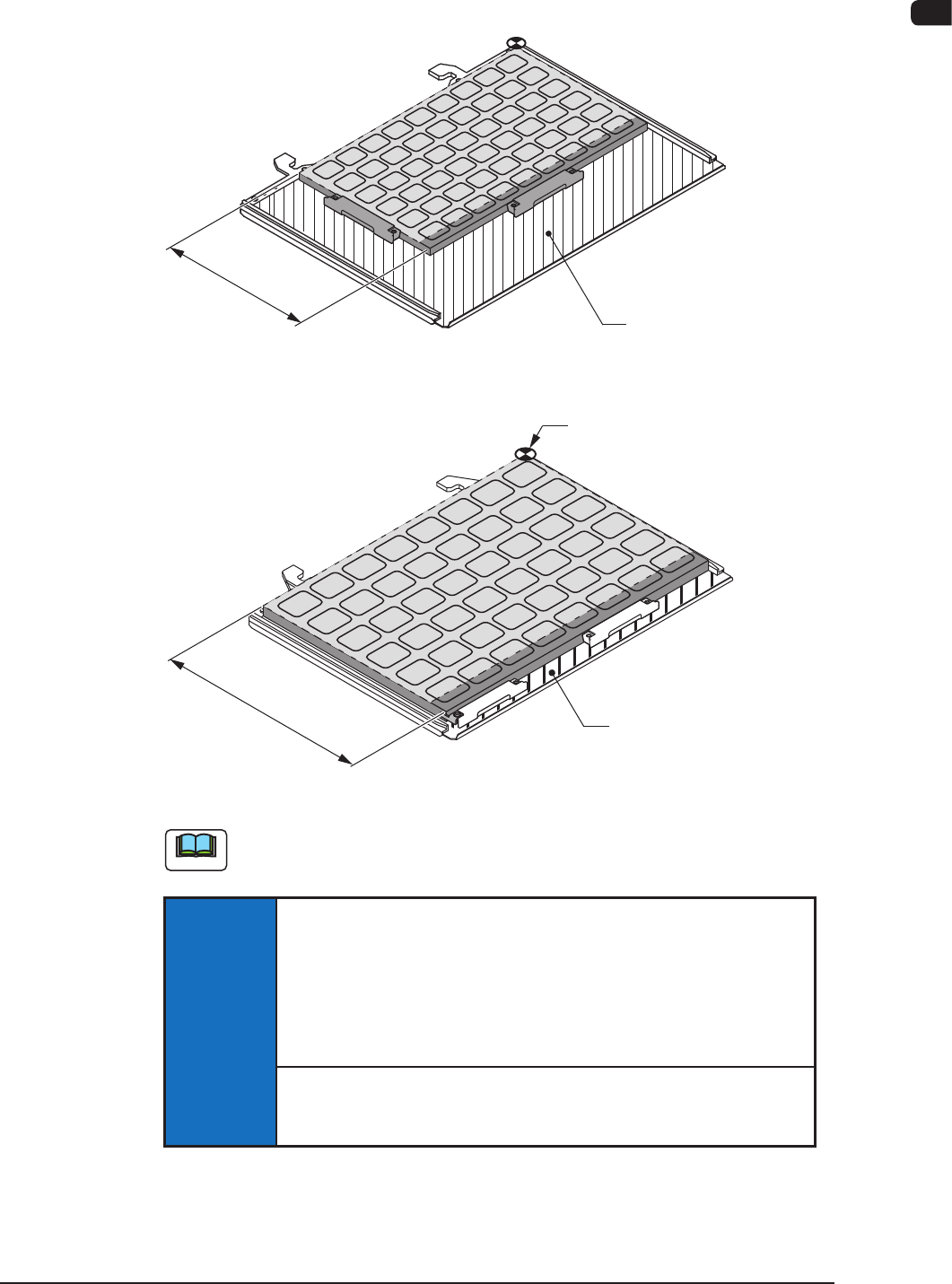

JEDEC 尺寸多段供料器 (GS-FP100) 时
料盘不可配置范围
136 mm
•
FULL 尺寸多段供料器 (GS-FP200) 时
料盘不可配置范围
230 mm
托盘原点
托盘 F7A9
Note
斜线部不能配置料盘。
通知
请小心使用托盘。
以免托盘变形。
•
请不要将托盘掉落在地面上。
•
请不要对托盘施加局部的外力。
•
请不要堆叠保管托盘。
若使用变形的托盘，有时会发生吸取异常等。
频繁发生吸取异常时，请使用新的托盘。
1201-004
7OM-1602
1-22
第一章 3. 各部的名称和使用方法
•
料盘的安装步骤
Procedure
(1) 如下图所示，在托盘的下面放置厚度为 2mm 以上表面平坦的硬物。
厚度为2mm以上表面平坦的硬物
托盘
F7A10
Note
请不要弄错托盘的正反面。
(2) 将料盘搭载到托盘的右后侧。
( 请确认料盘和托盘之间没有空隙。)
(3) 用料盘固定磁铁固定料盘。
Note
(a) 请注意根据料盘的种类、形状，料盘固定磁铁的固定方法也有所
不同。
(b) 总质量 ( 料盘 + 元件 ) 超过 500g 时，根据总质量对托盘的拉出
方向添加料盘固定磁铁。
( 一个料盘固定磁铁可以固定约 500g。)
(c) 装置规格可以安装 9 种料盘，但安装多个料盘时，建议最多安装
4 个。
(4) 确认料盘的安装。
( 确认有无元件偏离、元件飞出、料盘的悬浮、料盘固定磁铁的偏离。)
•
料盘的拆卸步骤
Procedure
(1) 拆卸料盘固定磁铁。
(2) 从托盘拆卸料盘。
1103-003
