7OM-1602 第二章 2. 生产运行菜单 2-19 (F02_01) 送料器编号 表示元件配置数据的送料器编号。 设置了多段供料器时的送料器编号如下 : 多段供料器 1 : 501 ～ 599 多段供料器 2 : 601 ～ 699 多段供料器 1 多段供料器 2 501～599 601～699 装置背面 装置正面 使用多段供料器 1、2 时 F7B16 (F02_02) 元件 No. 表示元件 No.。 (F02_03) 元件 I…
7OM-1602
2-18
第二章 2. 生产运行菜单

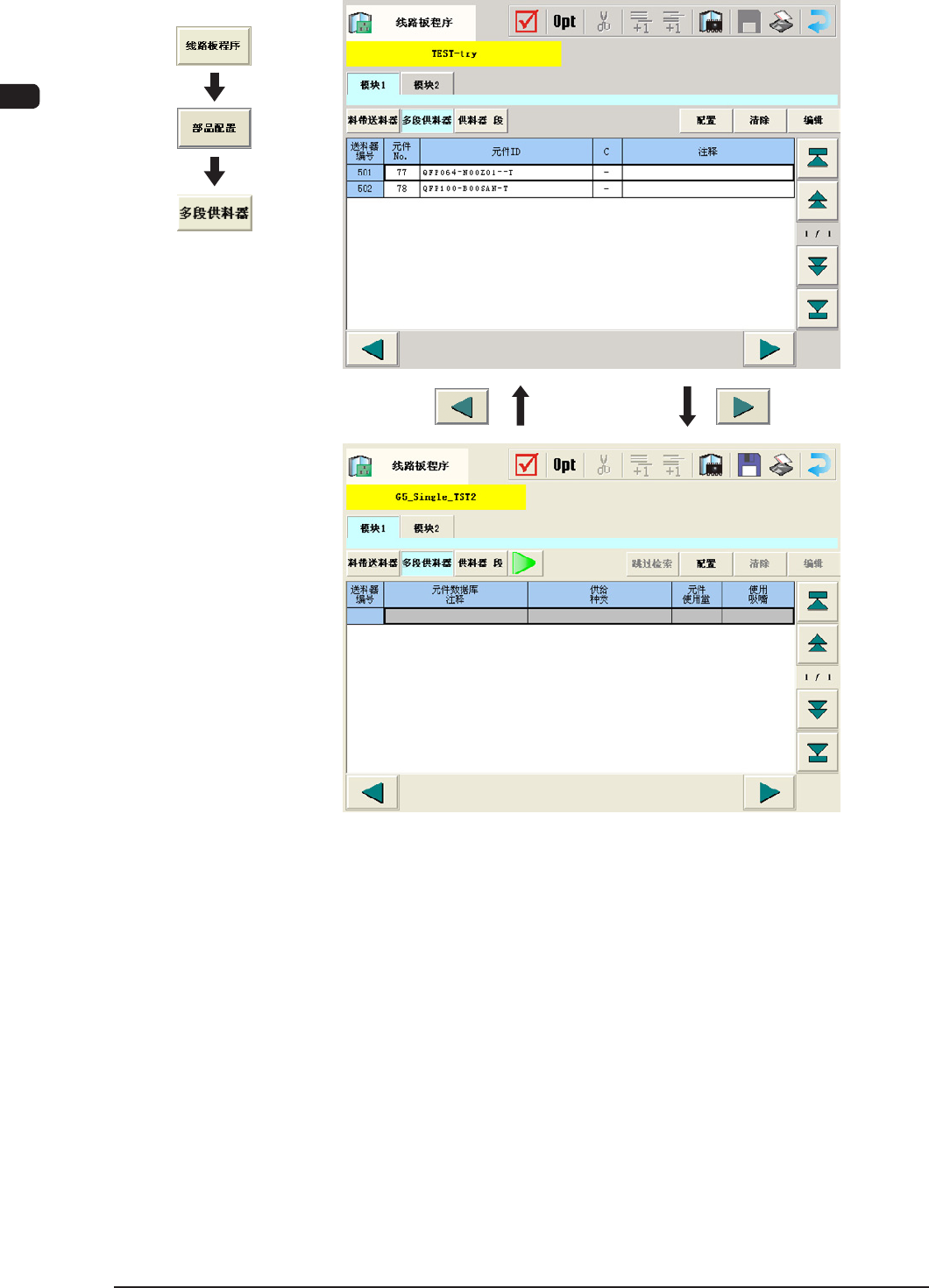

(F02) 多段供料器数据
“
供料器
”
编辑界面 F7B15
界面展开
1201-004
7OM-1602
第二章 2. 生产运行菜单
2-19
(F02_01) 送料器编号
表示元件配置数据的送料器编号。
设置了多段供料器时的送料器编号如下 :
多段供料器 1 : 501 ～ 599
多段供料器 2 : 601 ～ 699
多段供料器1
多段供料器2
501～599
601～699
装置背面
装置正面
使用多段供料器 1、2 时 F7B16
(F02_02) 元件 No.
表示元件 No.。
(F02_03) 元件 ID
设定元件 ID。
(F02_04) C( 控制指令 )
设定控制指令。
Notice
未使用以下记载的控制指令时，该步骤为无效。
-( 连字号 ) : 作为元件配置数据的步骤使用。
E :表示元件配置数据的终止。
该步骤有效。
S :作为元件配置数据，将该步骤变为无效。
X : 作为元件配置数据，将该步骤变为无效，表示数据的终
止。
1201-004
7OM-1602
2-20
第二章 2. 生产运行菜单
(F02_05) 注释
设定每个送料器编号的注释。
最多可设定 32 个字符。
可以使用的字符为半角英文字母 / 数字及符号。
Note
(a) 此注释的设定不影响装置的动作。
(b) 事先设定送料器编号的元件情报，将便于操作。
(F02_06) 元件数据库注释
显示元件数据库中输入的注释。
(F02_07) 供给种类
显示元件数据库中设定的数据。
(F02_08) 元件使用量
显示相当于十分之一线路板的使用量。
(F02_09) 使用吸嘴
显示使用的吸嘴。
1201-001
