7OM-1602
第二章 2. 生产运行菜单
2-23

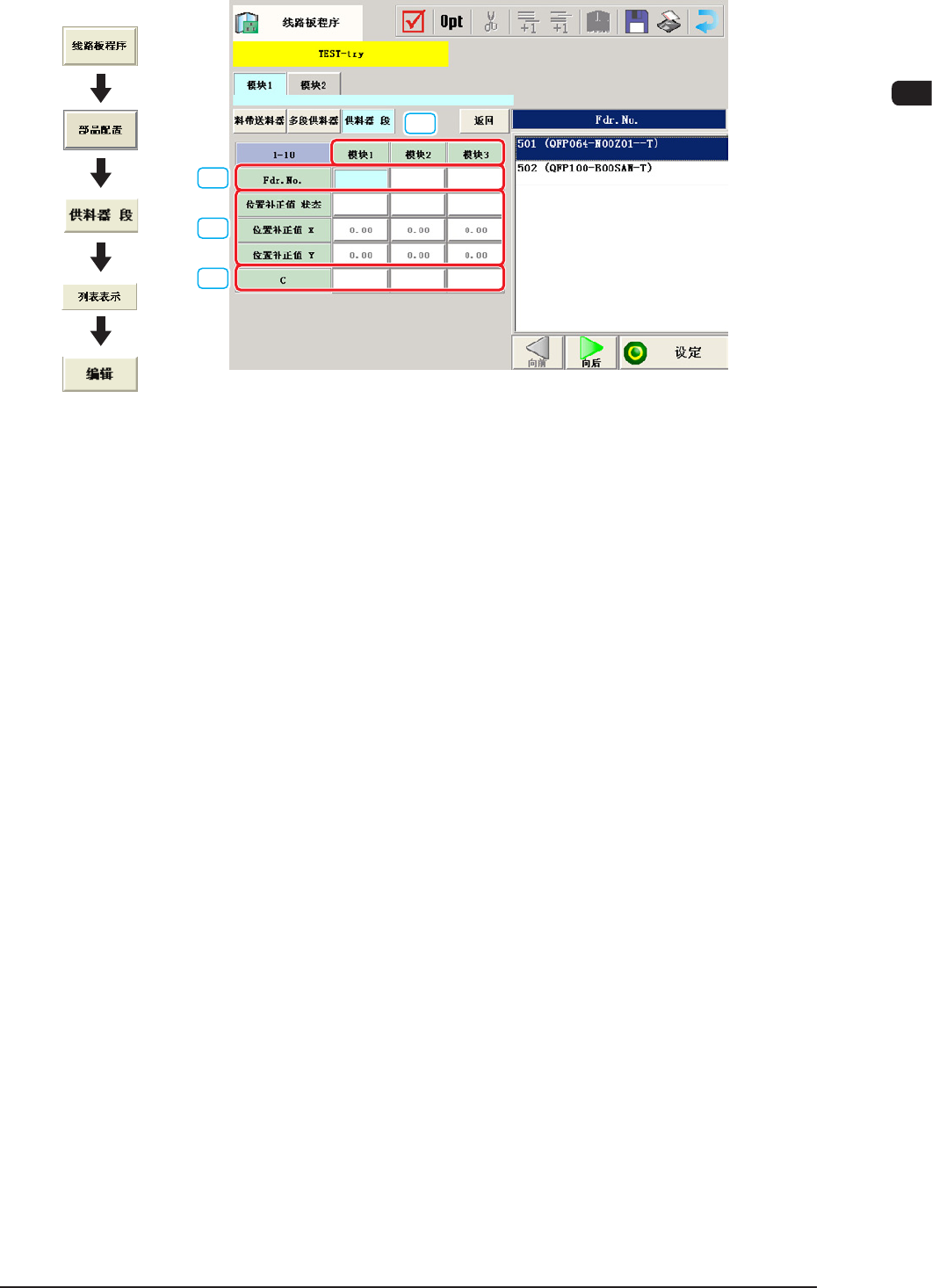

2.4.4.2 各段情报数据的编辑
[1]
[2]
[3]
[4]
“
各段情报 [1-15 段 ]
”
界面
F7B19
[1] 模块
显示模块号。
[2] Fdr.No.
显示配置在模块的 Fdr No.。
[3]
位置补正值 状态
从
“
右
”
、
“
左
”
中选择模块基准点 X。
位置补正值 X、Y [mm]
输入从各模块的托盘基准位置看到的多段供料器的坐标基准。
[4]
C( 控制指令 )
可以进行控制指令的选择。
界面展开
1201-004
7OM-1602
2-24
第二章 2. 生产运行菜单

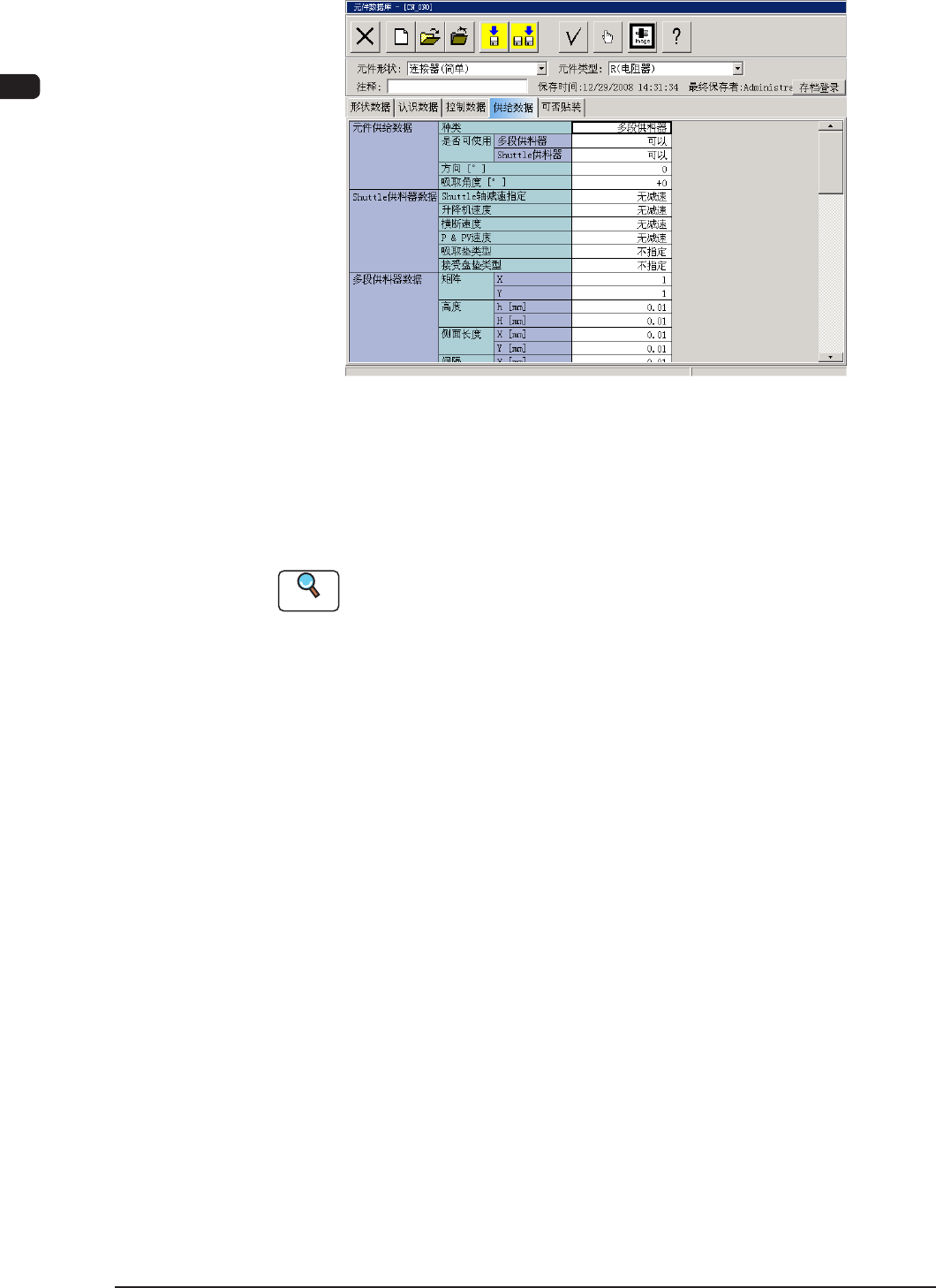

2.4.5 元件数据库
“
供给数据
”
选项卡 F7B20
供给数据
该选项卡对应于所有元件形状
“
圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、连接器 ( 复杂 )、其他带引脚 ( 简单 )、其他
带引脚 ( 复杂 )、BGA/CSP
”
。
Reference
各数据的详细内容请参照
“
第六卷 第二章 1.5 供给数据
”
章节。
请在元件供给数据的种类设定
“
多段供料器
”
并输入其他元件供给数据以及
多段供料器数据。
1201-004
7OM-1602
第二章 2. 生产运行菜单
2-25

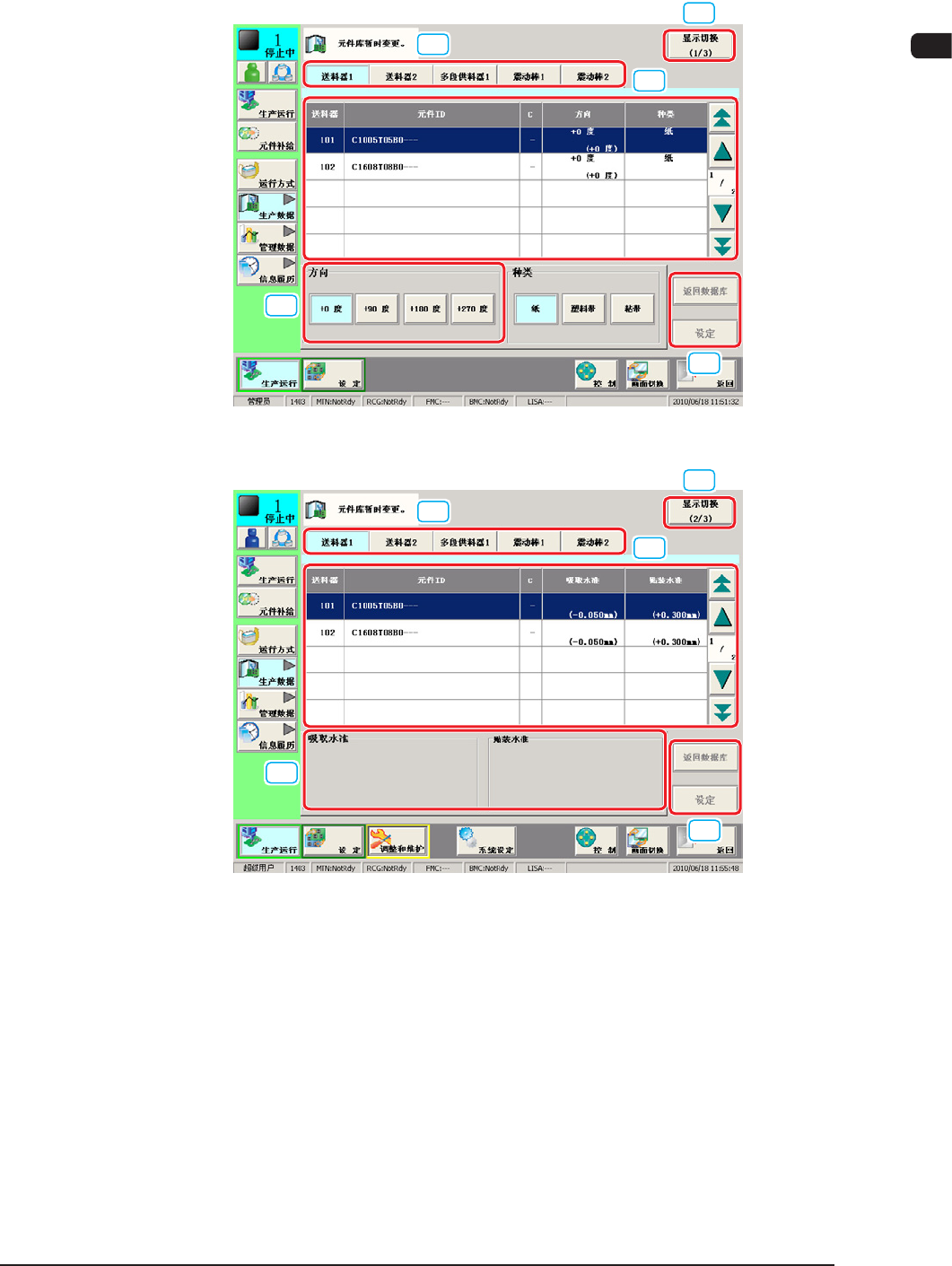

2.4.6 元件库 ( 元件数据库 ) 暂时变更
可以进行生产机种的元件供给数据的确认和变更。
[1]
[2]
[3]
[4]
[4]
“
元件供虔数据鍬更
”
界面 (1/3) F7B21
[1]
[2]
[3]
[4]
[4]
“
元件供给数据变更
”
界面 (2/3) F7B22
