第二章 2. 生产运行菜单
[1]
[2]
[3]
[4]
[4]
“
元件供给数据变更
”

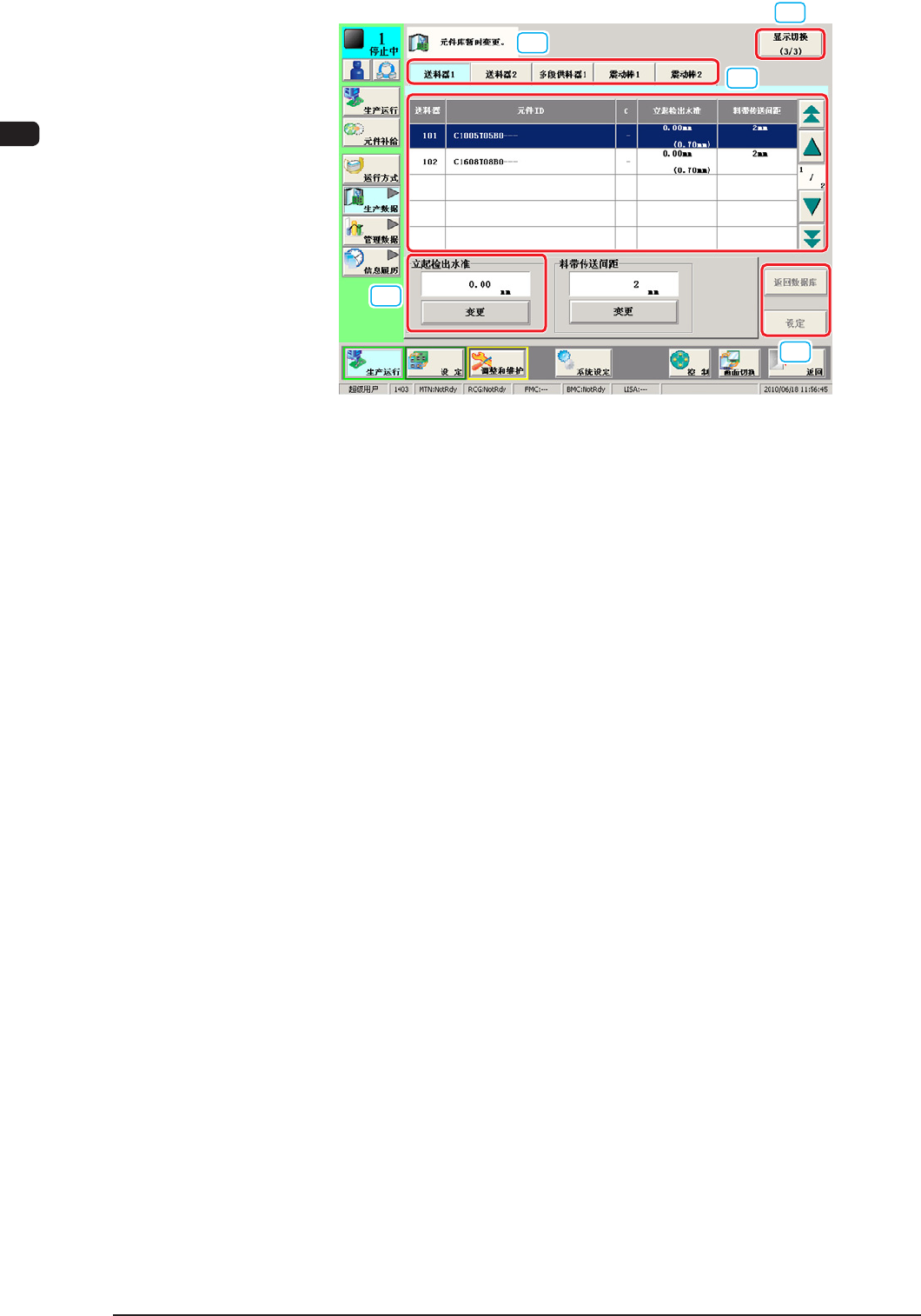

界面 (3/3) F7B23
[1] 单元选择按钮
选择想要确认、变更元件供给数据的送料器。
[2] 元件供给数据一览
显示 [1] 中选择的多段供料器的元件供给数据。
[3]
功能按钮
可以变更元件供给方向、吸取补正追踪 X、吸取补正追踪 Y、吸取水准、
贴装水准、立起检出水准。
[4] [ 显示切换 ]、[ 返回数据库 ]、[ 设定 ] 按钮
[ 显示切换 ] : 切换页面。
[ 返回数据库 ] : 将选定的元件数据返回到登录在元件数据库的初始值。
[ 设定 ] : 用变更内容进行设定。
1103-003
7OM-1602
第二章 3. 设定菜单
2-271201-004
3. 设定菜单
3.1 设定菜单概要
设定菜单由以下子菜单及界面构成。
Note
涂成灰色的部分是有关多段供料器的项目。
设定菜单
机种切换
支撑针(支撑销)
线路板搬送
吸嘴交换
吸取位置教示
XY 横梁测试
元件识别测试
PCB识别测试
Tray行列(多段供料器阵列)
Tray吸着(多段供料器吸取)位置
吸着(吸取)位置补正
测试&教示
3.2.3
3.2.13.2.1
3.2.2
参照项目号
3.2
设定菜单概要 F7B24
7OM-1602
2-28
第二章 3. 设定菜单
3.2 测试 & 教示
进行 Tray 行列 ( 多段供料器阵列 )、Tray 吸着 ( 吸取 ) 位置以及吸着位置
补正的测试和教示。

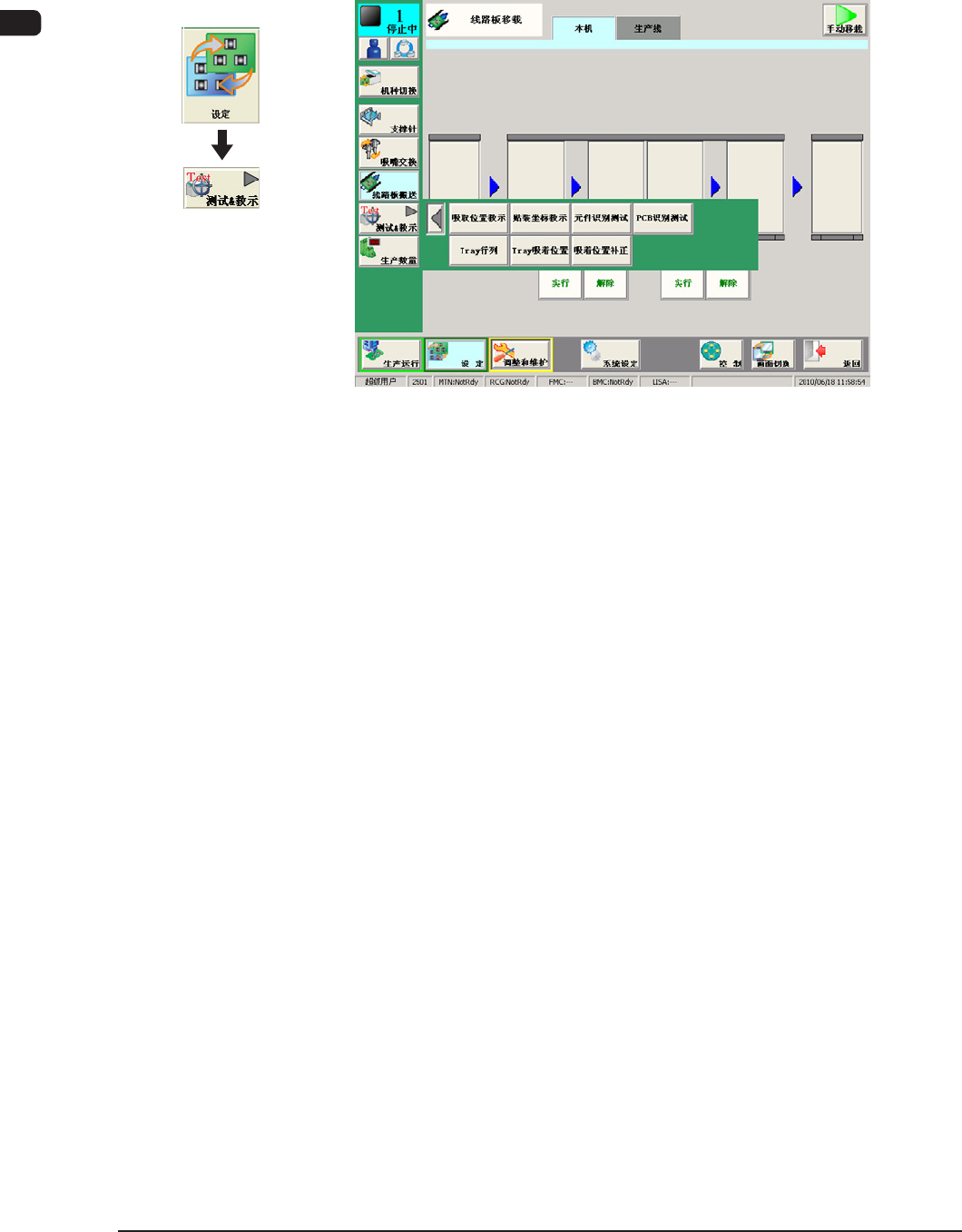

测试 & 教示 F7B25
1201-004
界面展开
