7OM-1602 2-30 第二章 3. 设定菜单 [5] [ 目视对齐 ] 按钮 显示识别界面，可以实行目视对齐操作。 [6] [OK]、[CANCEL] 按钮 将设定项目反映到装置或取消设定。 [7] 送料器补正值 (B) 位置补正 显示送料器补正值 (B) 吸取位置补正的值。 实行前 : 教示前的值 实行后 : 进行教示的结果 [8] [ 取出 ] 按钮 通过升降机单元将 [1] 中选择的料盘取出。 [9] [ 收纳 ] 按钮 收…
7OM-1602
第二章 3. 设定菜单
2-29
3.2.1 Tray 行列式 ( 多段供料器阵列 ) 教示
进行多段供料器阵列的教示。
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[9]
[8]
“

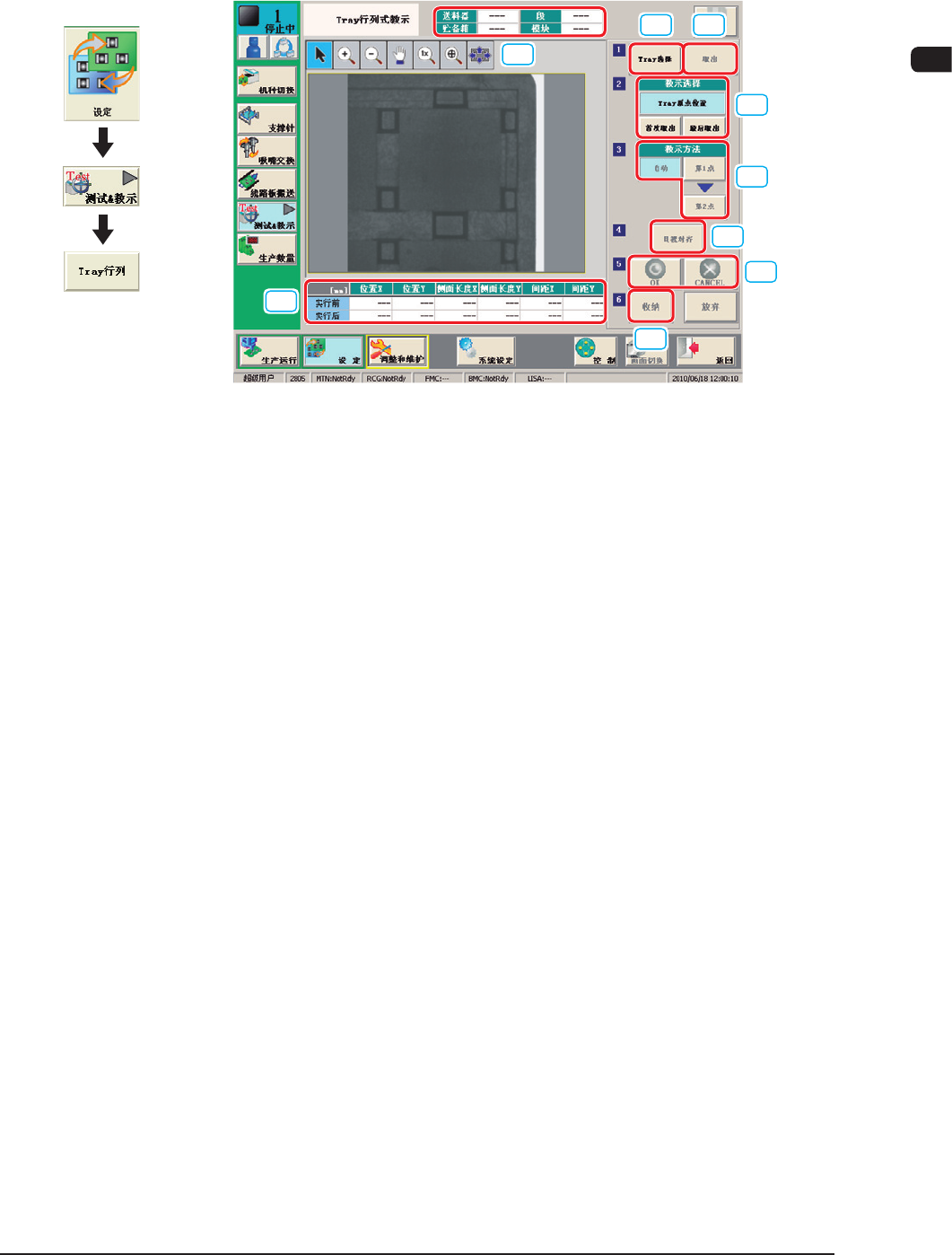

Tray 行列式教示
”
界面 F7B26
[1] Tray 选择
选择想要教示的料盘。
[2] 送料器编号料盘设定显示
显示吸取元件的送料器编号、储料箱、设定以及模块。
[3] 教示选择
[Tray 原点位置 ] 按钮
对位置不正直 X、Y 进行教示。
[ 首次取出 ]、[ 最后取出 ] 按钮
通过对首次和最后取出的位置进行教示，算出侧长 X、Y 和间距 X、Y。
[4] 教示方法
根据元件尺寸有以下两种教示方法。
[ 自动 ] 按钮下的教示
通常，通过此按钮对准元件中央进行教示。
[ 第 1 点 ]、[ 第 2 点 ] 按钮下的教示
大元件时，通过此按钮对准元件 2 点进行教示。
1201-004
界面展开
7OM-1602
2-30
第二章 3. 设定菜单
[5] [ 目视对齐 ] 按钮
显示识别界面，可以实行目视对齐操作。
[6] [OK]、[CANCEL] 按钮
将设定项目反映到装置或取消设定。
[7]
送料器补正值 (B) 位置补正
显示送料器补正值 (B) 吸取位置补正的值。
实行前
: 教示前的值
实行后 : 进行教示的结果
[8]
[ 取出 ] 按钮
通过升降机单元将 [1] 中选择的料盘取出。
[9] [ 收纳 ] 按钮
收纳 [8] 中取出的料盘。
0910-001
7OM-1602
第二章 3. 设定菜单
2-31
3.2.2 Tray 吸着 ( 多段供料器吸取 ) 位置教示
进行多段供料器元件的送料器补正值 B 的教示。
[2]
[1]
[4]
[5]
[6]
[7]
[9]
[8]
[3]
“
Tray 吸着位置教示
”
界面 F7B27
[1] 送料器编号料盘设定显示
显示吸取元件的送料器编号、储料箱、设定以及模块。
[2] Tray 选择
选择想要教示的料盘。
[3] [ 取出 ] 按钮
通过升降机单元将 [2] 中选择的料盘取出。
[4] 行列式 ( 阵列 ) 设定
设定想要教示的阵列。
[5] 教示方法
根据元件尺寸有以下两种教示方法。
[ 自动 ] 按钮下的教示
通常，通过此按钮对准元件中央进行教示。
[ 第 1 点 ]、[ 第 2 点 ] 按钮下的教示
大元件时，通过此按钮对准元件 2 点进行教示。
1201-004
界面展开
