제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-11
작업 환경 및 조건
유지보수 조건
공압 요구사항
구 분 설 명
주 압력 5.0 ~ 7.0 kgf/cm2
보조 압력 4.5 ~ 5.5 kgf/cm2
공압 소모량 350 Nℓ/min
환경 조건
구 분 설 명
작업시
온도 10℃ ~ 35℃ (추천온도: 20℃ ~ 28℃)
습도
30%~80%RH (비응축상태)
70%RH 이하 (30℃이상, 비응축상태)
운송/보관시
온도 -10℃ ~ 60℃
습도
10%RH ~ 90%RH(비응축상태)
35℃이상(습구온도 35℃이하, 비응축상태)
전원 요구사항
구 분 설 명 비 고
Capacity 5.0 KVA
Frequency 50/60Hz
Phase 3 Phase
Connection Y-Y
Rated Primary
Voltage
AC200V ±10%
AC208V ±10%
AC320V ±10%
AC440V ±10%
AC380V ±10%
AC415V ±10%
경 고
규격에 맞는 전압을 사용하지 않거나 부적절한 입력전원변경을 할 경
우, 화재가 발생할 수 있으며 취급 부주의에 따른 감전 등으로 사망할
수 있습니다.
입력 전원 변경은 반드시 전문교육을 받은 유지보수 관리자 또는 당사
지정 C/S 요원에 의해서 수행되어야 합니다.
작업 환경 및 조건
제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-12
유지보수를 위한 도구

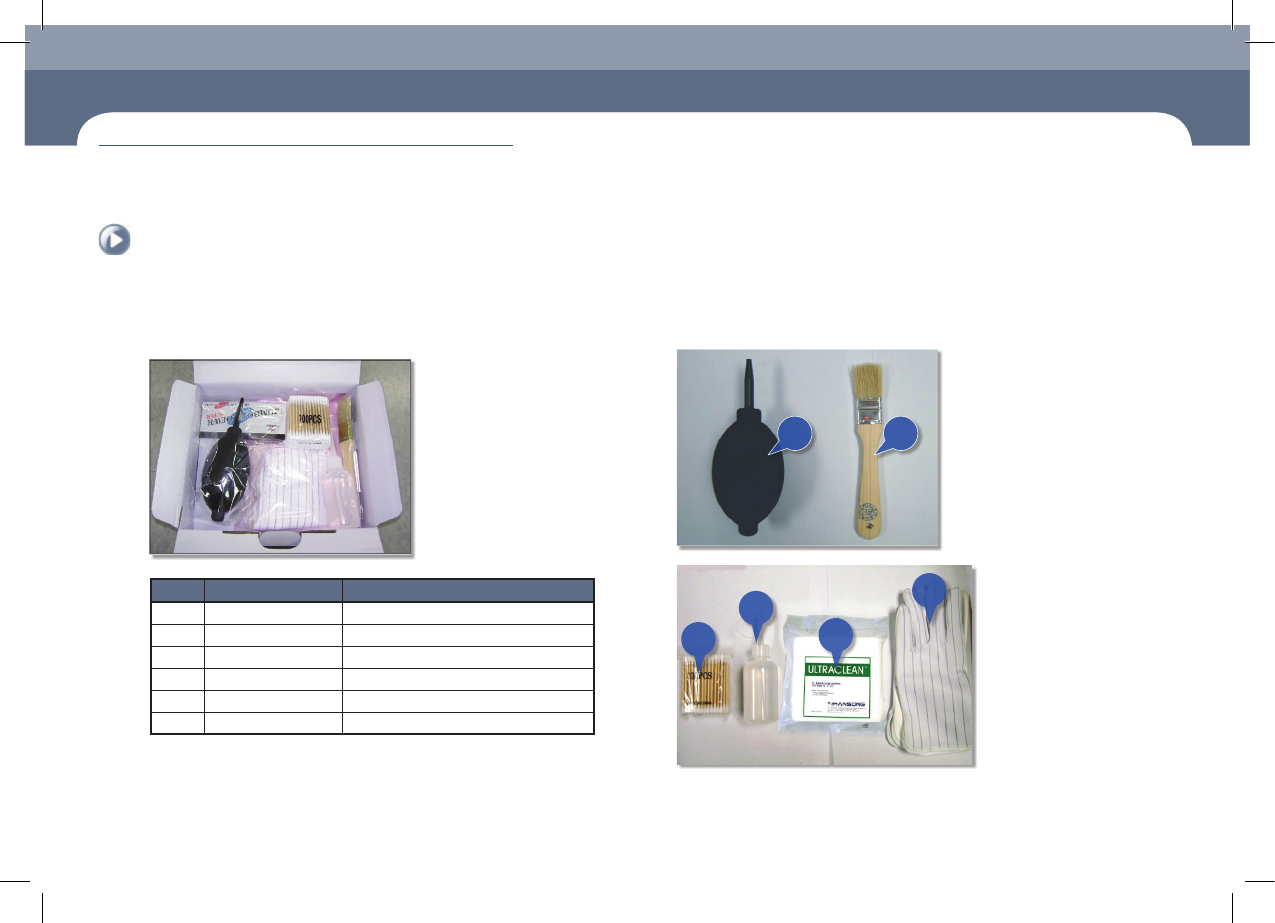

1. Cleaning Kit (자재번호: FC08-001021A)
본 장비를 유지보수하기 위해서 필요한 Cleaning Kit는 별도로 구매해야 합니다.
여기선 Cleaning Kit를 구성하는 구성물과 용도를 기술합니다.
번호 명 칭 용 도
1 공기분사기 Camera Lens 표면 먼지 제거
2 붓 피더베이스 표면의 이물질 제거
3 면봉 Nozzle Holder 청소
4 에틸알코올 Cover Glass 표면 청소
5 극세사 천 Mirror 또는 Lens의 이물질 제거
6 앰보스 장갑 Camera 또는 Mirror 청소
1 2
3
4
5
6
유지보수를 위한 도구
제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-13
유지보수를 위한 도구
유지보수 조건
2. 기타 제공 도구
본 장비를 유지보수하기 위해서 필요한 기타 제공 도구는 별도로 구매해야 합니다.
1
2
3
4
5
6
7
8
번호 명 칭 자재 번호
1 스패너(7mm) TO03-900148
2 T렌치 J9099034A
3 노즐용 윤활유 CM01-900473
4 스프레이 CM01-900472
5 드라이버 TO03-900168
6 몽키스패너 TO03-900169
7 46mm스패너 TO03-900149
8 정밀 스크류드라이버 세트 TO03-900043
