제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-13
유지보수를 위한 도구
유지보수 조건

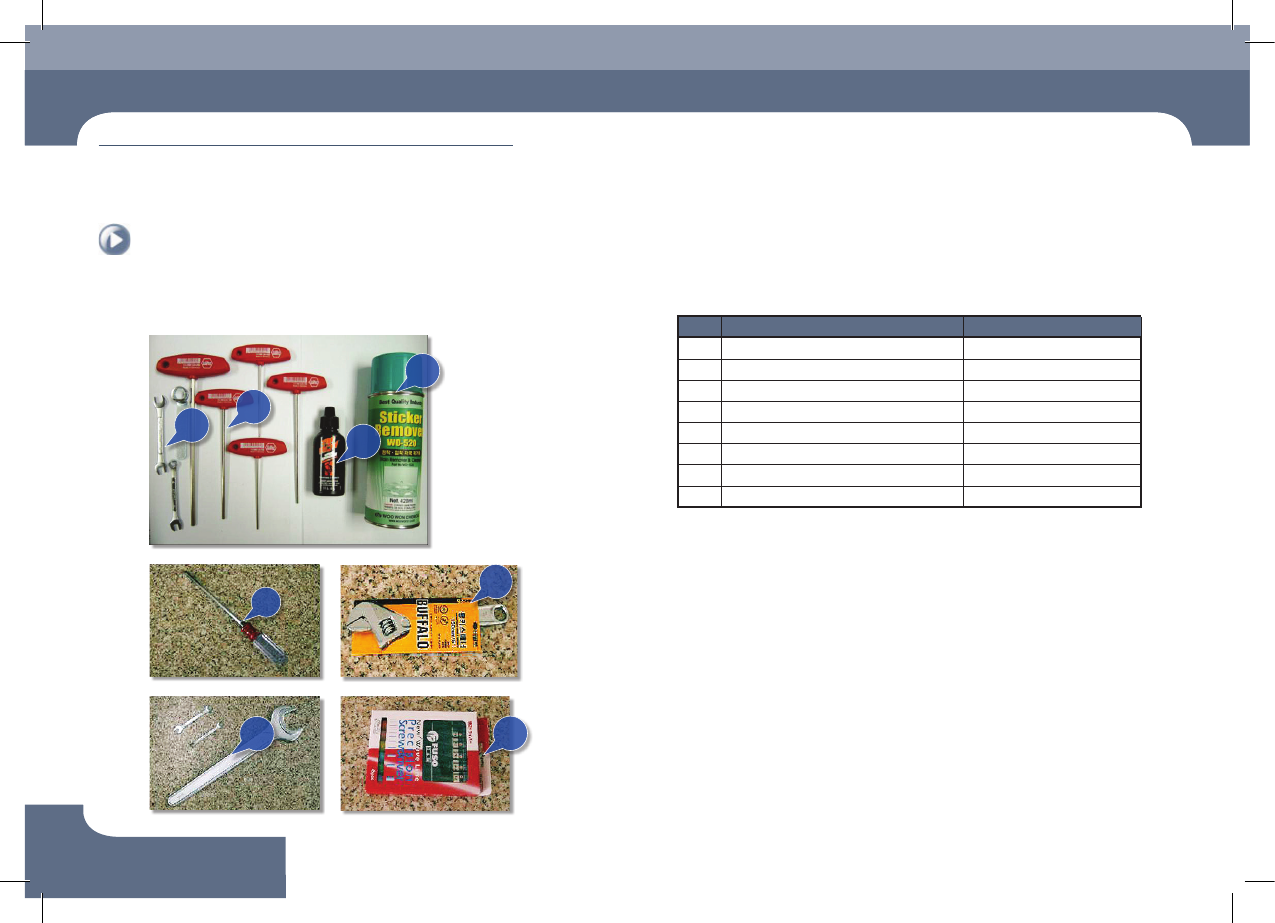

2. 기타 제공 도구
본 장비를 유지보수하기 위해서 필요한 기타 제공 도구는 별도로 구매해야 합니다.
1
2
3
4
5
6
7
8
번호 명 칭 자재 번호
1 스패너(7mm) TO03-900148
2 T렌치 J9099034A
3 노즐용 윤활유 CM01-900473
4 스프레이 CM01-900472
5 드라이버 TO03-900168
6 몽키스패너 TO03-900169
7 46mm스패너 TO03-900149
8 정밀 스크류드라이버 세트 TO03-900043
제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-14
유지보수를 위한 도구

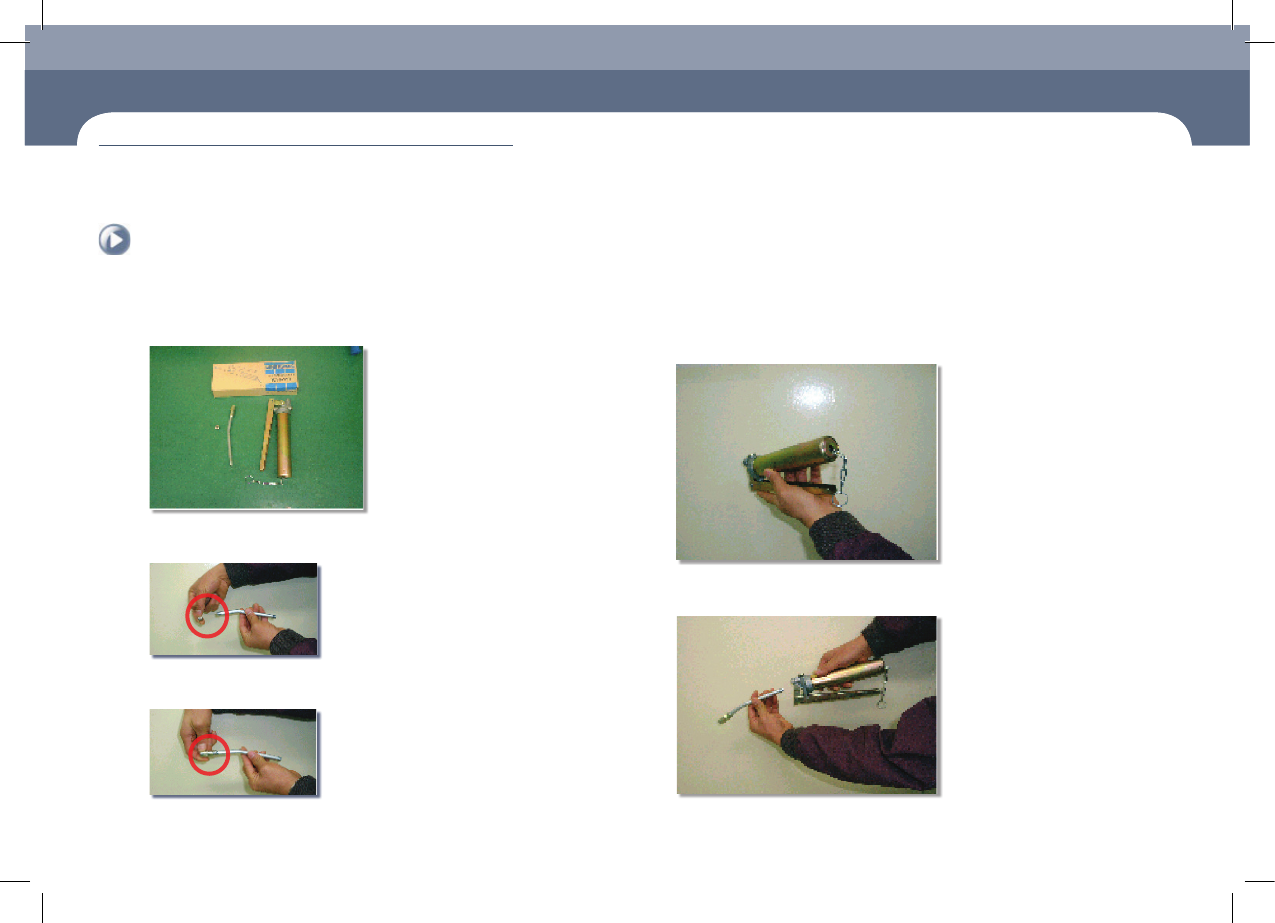

3. 주유기 사용방법
Step 1.
주유기 구성품 : 주유기-1, 연결관-2, Nipple Tip-2
Step 2.
X L/M Guide 주유시 단형 Nipple Tip을 사용합니다.
Step 3.
기타 공용부 주유시 장형 Nipple Tip을 사용합니다.
Step 4.
실린더 레버를 뒤로 당겨 뒤쪽 홈 부위에 걸고 Grease를
채웁니다.
Step 5.
주유구와 몸체를 조립합니다.
제 1 장
본 Chapter에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수 조건
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-15
유지보수를 위한 도구
유지보수 조건
Step 6.
뒤쪽 레버를 전진시키고 손잡이를 이용하여 내부의 공기를
제거합니다.
Step 7.
육안으로 확인 후, 적당량을 손잡이를 눌러서 주유합니다.
Step 8.
주유 후, 새어나온 폐Grease를 제거합니다.
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시
기 바랍니다.
지정된 주유기로 지정된 Grease를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음.
