제 2 장 유지보수 점검 항목 Advanced Chip Shooter DE CAN S2 Mai nte nan ce Ha ndb oo k 2-8 월간 점검 항목 (2/2) 유지보수 점검 항목
제 2 장
유지보수 점검 항목
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
2-7
월간 점검 항목 (2/2)
점검 항목
소모품 교환 주기 참고 사항 소요시간
점검 주기 No 점검 품목 점검 사항 도구
월간
M-5 Y Axis Linear Motor, Magnet 점검 및 청소 천 15분
M-6 Control Rack Cooling Fan 점검 및 청소 진공청소기, (+)드라이버 10분
M-7 Head Spindle, Mirror CAM 청소 및 도포 붓, 천, 주사기 도포 주기 3개월
GREASE-GADUS_S2 V220 2
GREASE AFF-70
30분
M-8 Beam Splitter 점검 및 청소 공기 분사기 20분
M-9 X Frame LM Guide, Ball Screw 청소,도포, 주유
주유기, 산업용 종이 와이
퍼, 육각 렌치(M3, M4), 두
께 2.0mm 철판
주유 주기 4개월 GREASE-GREASE_AFE-CA 60분
M-10 Y Frame LM Guide 청소 및 주유 주유기, 천 주유 주기 2개월 GREASE-GREASE_AFE-CA 60분
M-11
Conveyor LM Guide, Lead
Screw
청소, 도포,주유 주유기,붓, 천
주유 주기 6개월
도포 주기 2개월
GREASE GADUS S2 V220-2 30분
M-12 Cover 청소
알코올, 천, Heavy Duty
Staticide #2005, #2001
점검 주기 1개월 30분
부품 점검 및 교환 주기 설정
ㆍ 규정 사용 환경을 기준으로 합니다.
ㆍ 사용 조건이 열악한 경우 점검 주기 및 부품 교환 주기가 단축될 수 있습니다.
ㆍ 위의 표에서, C/S라 함은 당사 지정 C/S회사인 STS 또는 해외의 현지 대리점(Local Agent)를 의미합니다.
ㆍ 소모품은 무상 보증 기간과 상관 없이, 설비 결함에 의한 문제 발생시에만 무상으로 공급 되어 집니다.
월간 점검 항목 (2/2)
제 2 장
유지보수 점검 항목
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
2-8
월간 점검 항목 (2/2)
유지보수 점검 항목
DECAN S2 Maintenance Handbook
3-1
제 3 장
일일 점검
Advanced Chip Shooter
Nozzle 점검 및 청소
제 3 장
일일 점검
노즐의 막힘 및 깨짐으로 인한 PCB 불량을 방지
유지보수 도구
추천세정액(에틸 알코올), 에어건, 노즐용 윤활유, 분사용 스트로, 내경 관통용 핀, 공
기 분사기
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
Head Assembly(Gantry 1, Gantry2)와 ANC의 노즐을
수동으로 탈착
주 의
반드시 ANC의 노즐을 수동으로 탈착하기 전에 노즐의 배치를 기억하
고 탈착하십시오. 청소가 끝난 후에는 청소 및 주유전과 동일한 상태로
ANC에 노즐을 배치하십시오

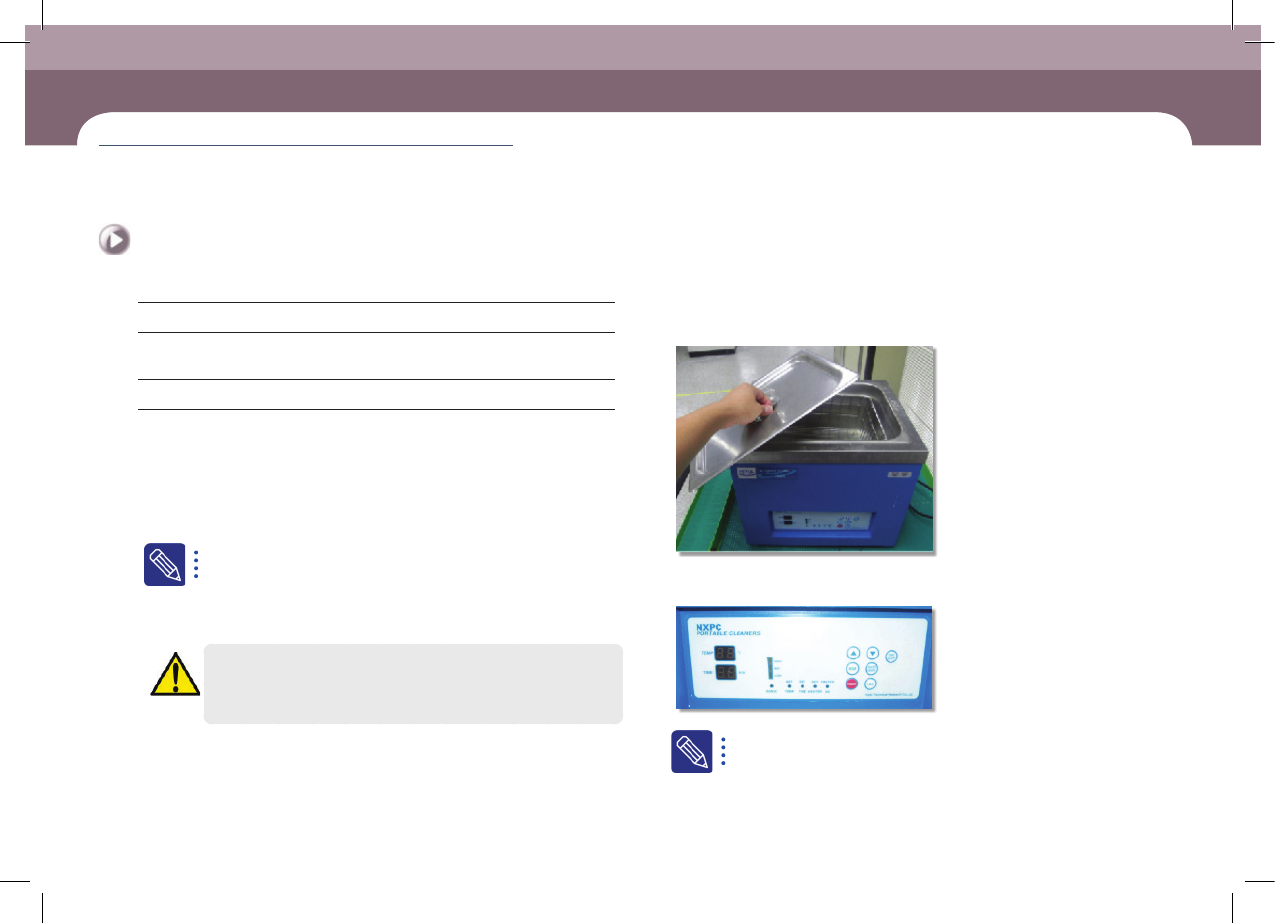

Step 4.
초음파 세척기의 커버 오픈
Step 5.
초음파 세척기의 시간 설정 (보통의 경우 3~5분간 세척)
초음파 세척기 종류와 Setting 방법은 사진과 다를 수 있음.
Nozzle 점검 및 청소
(소요시간: 10분 / No. D-1)
