DECAN S2 Maintenance Handbook
3-8
제 3 장
일일 점검
Advanced Chip Shooter
Feeder 및 Feeder Base 청소
일일 점검

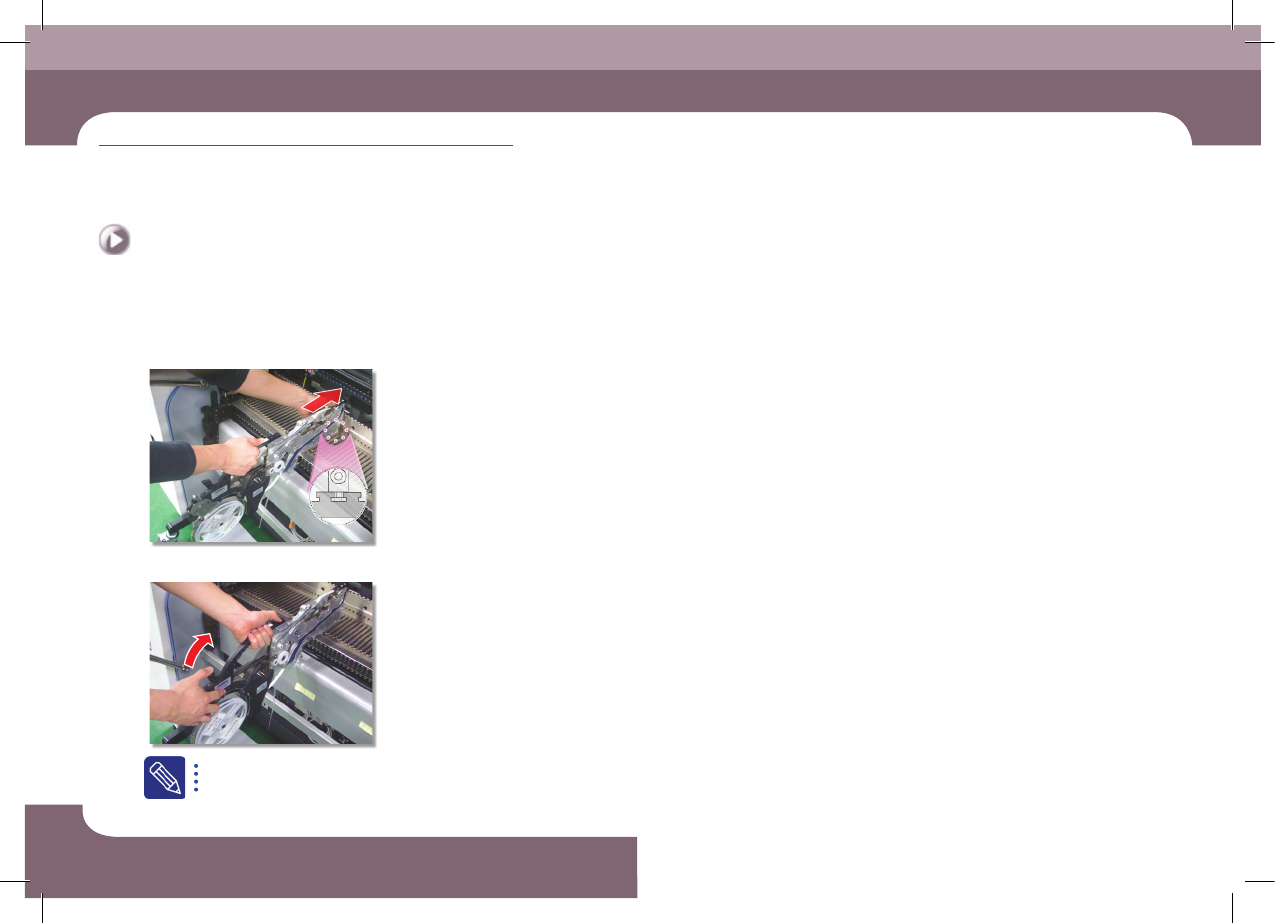

Step 7.
피더 설치하기
① 해당 Slot에 피더 고정하기
② 그립(Grip) 고정하기
정상적으로 장착 된경우 LED colr는 green이 됩니다.
DECAN S2 Maintenance Handbook
3-9
제 3 장
일일 점검
Advanced Chip Shooter
Backup Table 청소
솔더 등의 이물질이 장비 내부로 들어가면 고장의 원인이 됨으로 이를 방지할 수 있음
유지보수 도구
극세사 천, 세척액
조치

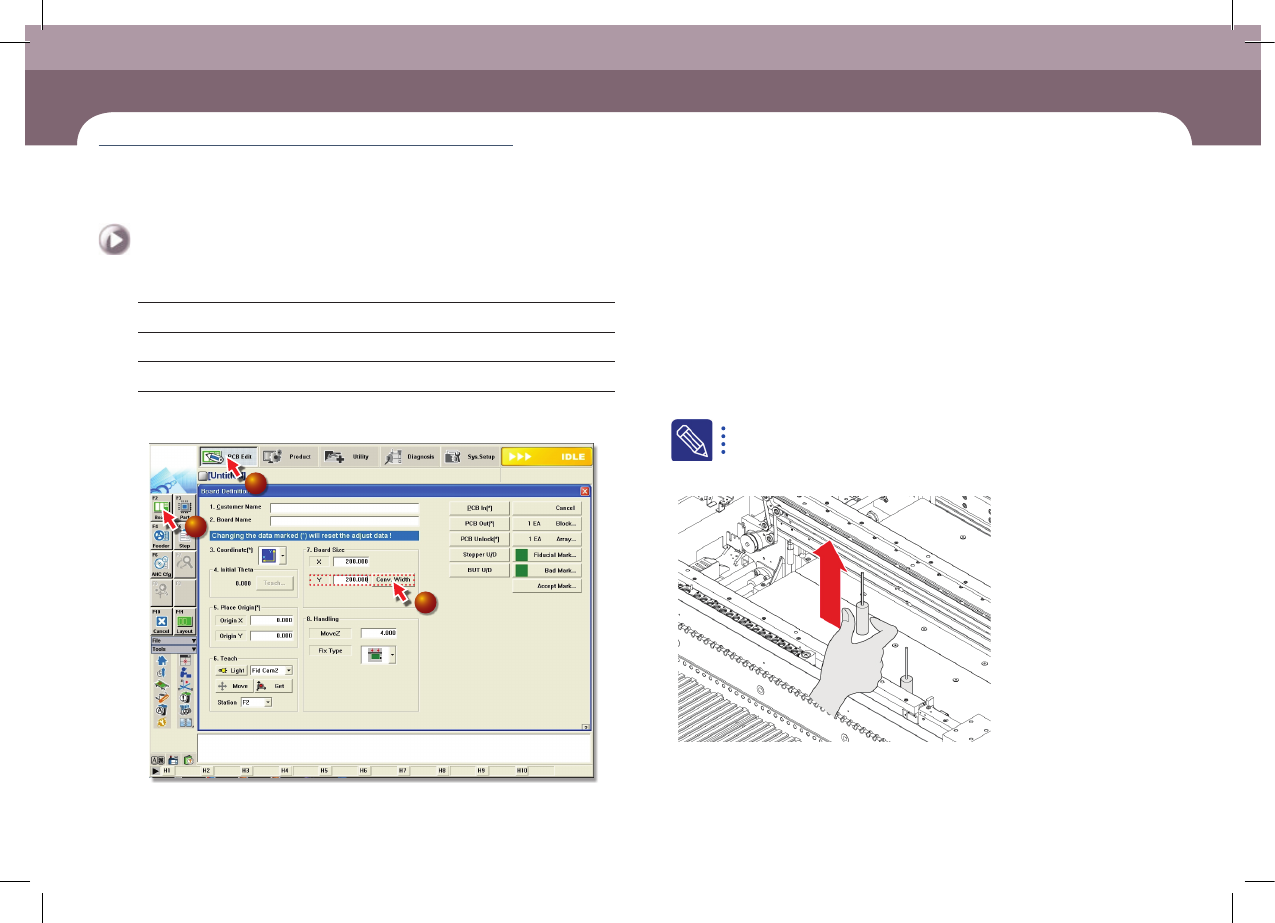

Step 1.
MMI의 Board 정보를 선택하고, Board Size Y값에 '200'
입력하고 Conv.Width 버튼을 클릭합니다.
1
2
3
Step 2.
""5. Front X Frame의 후면이동" (1-4페이지)을 참조하여
Front X Frame Assembly를 후면이동
Step 3.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 4.
Backup Pin 제거
Backup Table 청소
(소요시간 : 5분 / No. D-4)
DECAN S2 Maintenance Handbook
3-10
제 3 장
일일 점검
Advanced Chip Shooter
Backup Table 청소
일일 점검

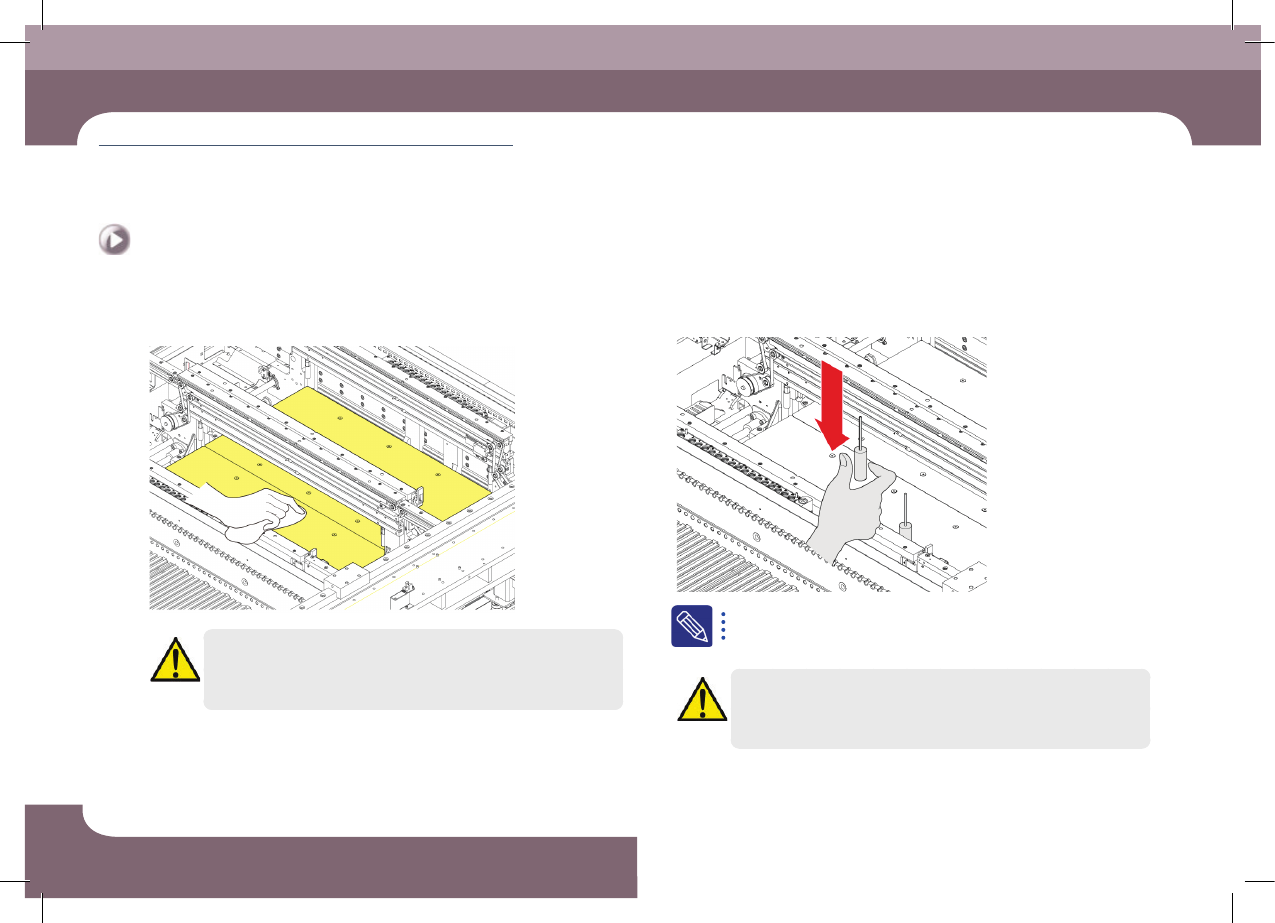

Step 5.
극세사 천으로 Backup Table의 상면 닦음
주 의
Air로 이물질을 불어내면 솔더 등의 이물질이 하부로 낙하하여 고장의
원인이 되므로 사용 하지말 것
Step 6.
Backup Pin 설치
Backup Pin 배치에 대한 자세한 내용은'Operation Handbook <PART
6>'Backup Pin 배치하기' 참조
주 의
반드시 Backup Table을 상승 시킨 상태에서 Back pin 배치
Step 7.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
