DECAN S2 Maintenance Handbook
3-10
제 3 장
일일 점검
Advanced Chip Shooter
Backup Table 청소
일일 점검
Step 5.
극세사 천으로 Backup Table의 상면 닦음
주 의
Air로 이물질을 불어내면 솔더 등의 이물질이 하부로 낙하하여 고장의
원인이 되므로 사용 하지말 것
Step 6.
Backup Pin 설치
Backup Pin 배치에 대한 자세한 내용은'Operation Handbook <PART
6>'Backup Pin 배치하기' 참조
주 의
반드시 Backup Table을 상승 시킨 상태에서 Back pin 배치
Step 7.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
DECAN S2 Maintenance Handbook
3-11
제 3 장
일일 점검
Advanced Chip Shooter
Air Filter 점검 및 교환
공기 속의 먼지를 제거함으로써 공압 사용 시 이물질로 인한 장비 오류를 방지
조치

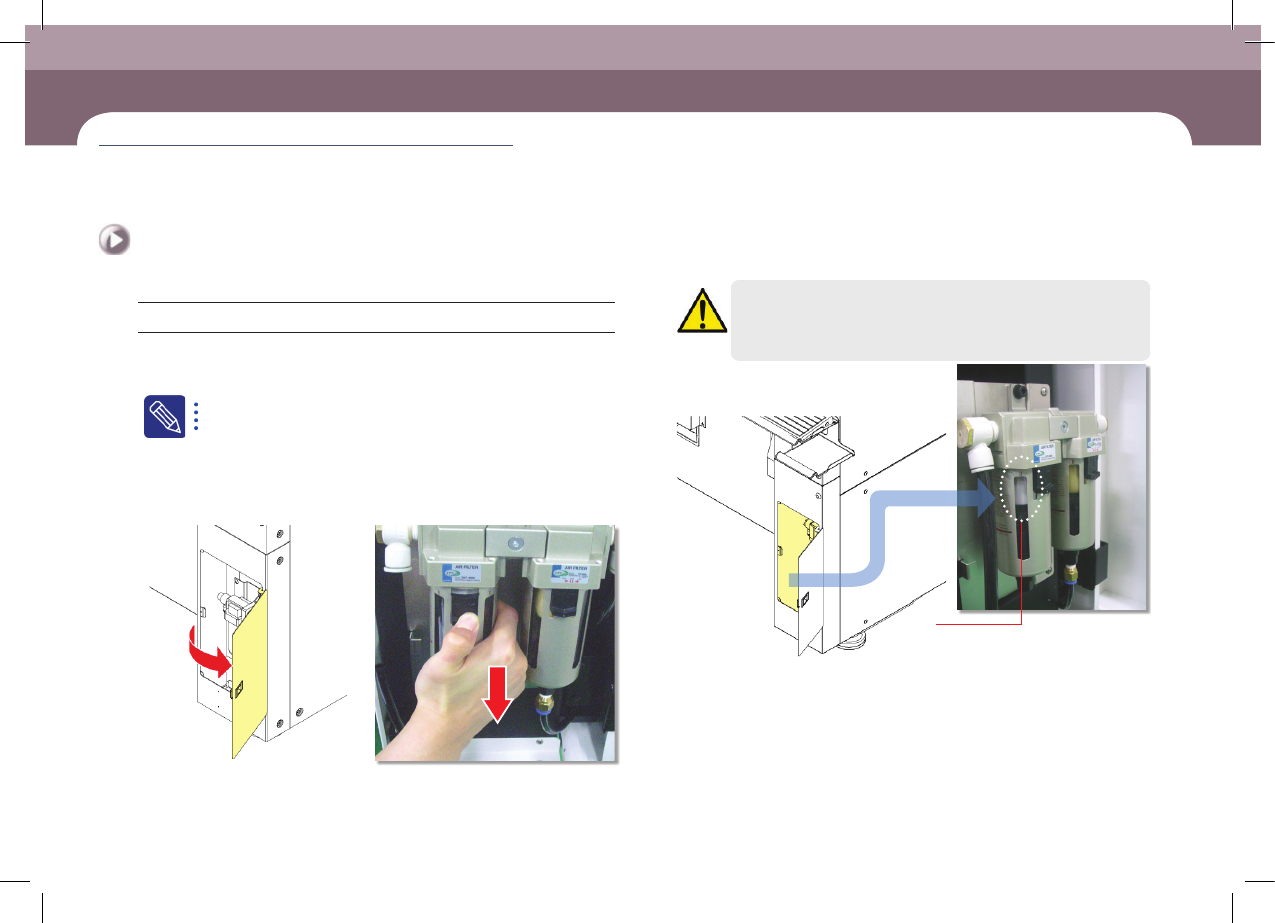

Step 1.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 2.
장비에 공급되는 Main공압 차단
Step 3.
장비 후면 우측 하단의 도어를 열어 Air Filter 용기 잠금 버튼을
내림
주 의
Air Filter 또는 Mist Separator Filter 교환 시 공압을 차단하지 않고 작
업을 진행할 경우 상해를 입을 수 있음. 반드시 공압을 차단하고 작업
을 진행
Air Filter
변색확인
Air Filter 점검 및 교환
(소요시간 : 30분 / No. D-5)
DECAN S2 Maintenance Handbook
3-12
제 3 장
일일 점검
Advanced Chip Shooter
Air Filter 점검 및 교환
일일 점검

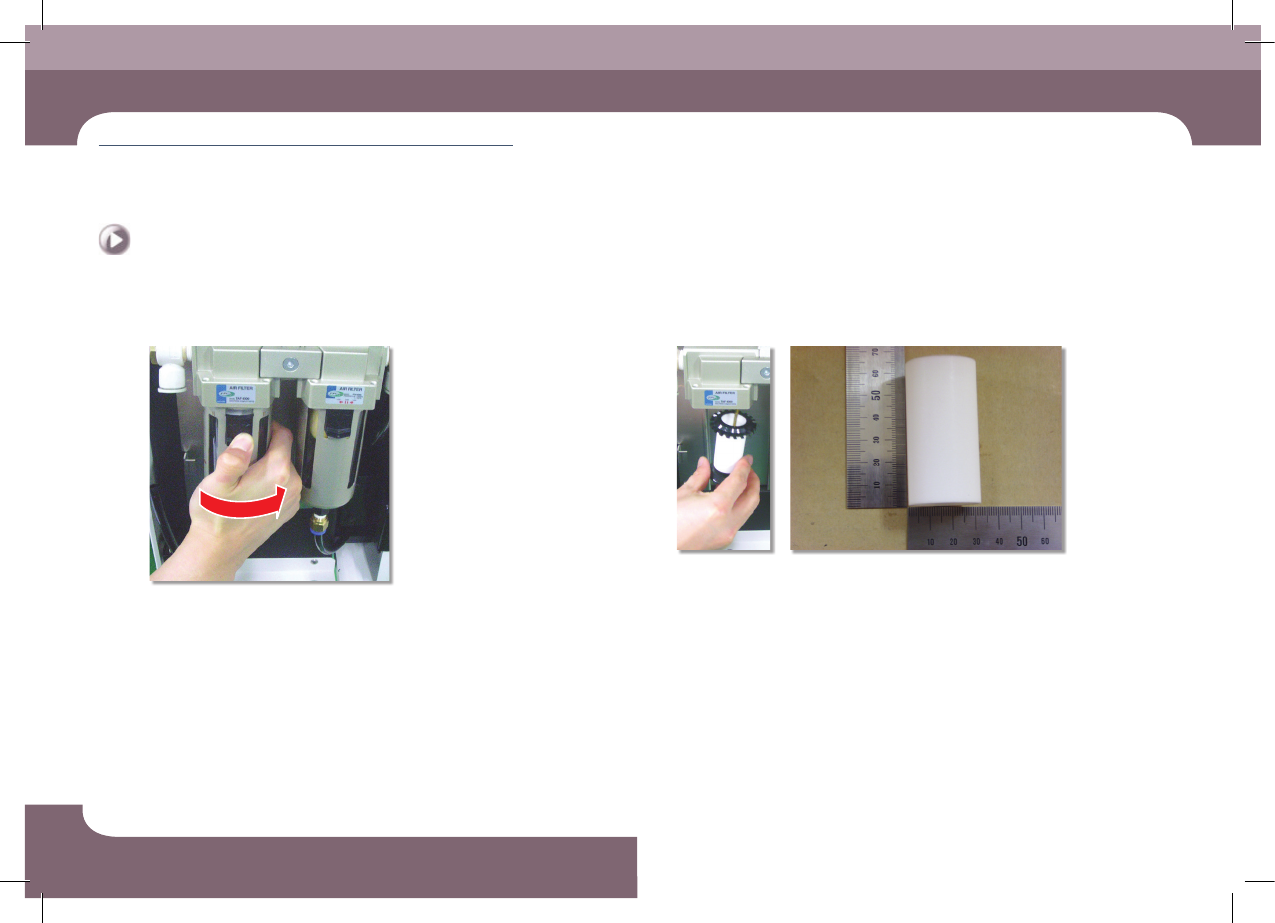

Step 4.
시계 반대 방향으로 돌려 용기를 분리
Step 5.
Filter를 시계 방향으로 돌려 분리하여 교체
Step 6.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
