DECAN S2 Maintenance Handbook

3-13

제 3 장

일일 점검

Advanced Chip Shooter

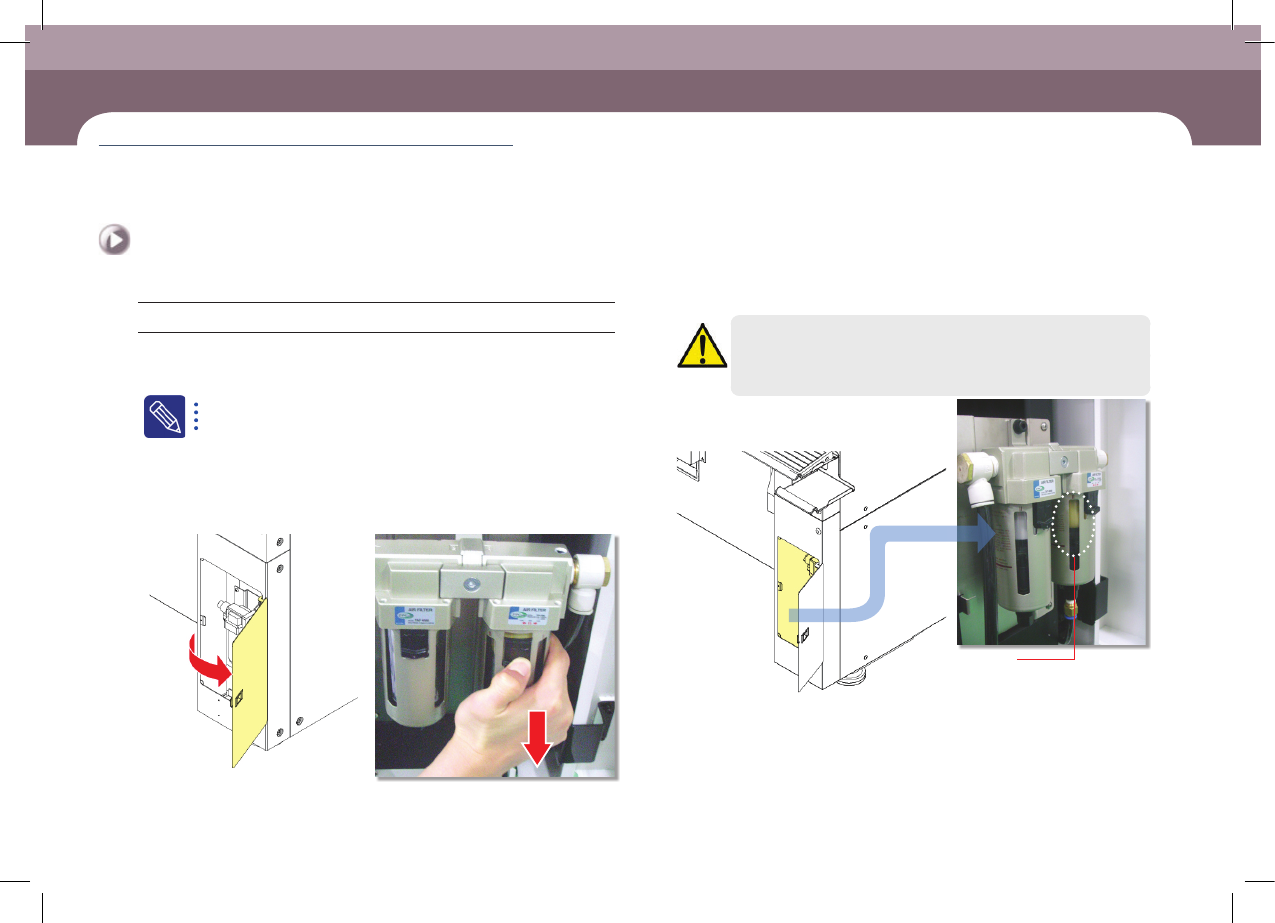

Mist Separator Filter 점검 및 교환

공기 속의 먼지를 제거함으로써 공압 사용 시 이물질로 인한 장비 오류를 방지

조치

Step 1.

OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',

'RESET' 버튼을 차례대로 누르기.

자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조

Step 2.

장비에 공급되는 Main공압 차단

Step 3.

장비 후면 우측 하단의 도어를 열어 Mist Filter 용기 잠금

버튼을 내림

주 의

Air Filter 또는 Mist Separator Filter 교환 시 공압을 차단하지 않고 작

업을 진행할 경우 상해를 입을 수 있음. 반드시 공압을 차단하고 작업

을 진행

Mist Separator

Filter 변색확인

Mist Separator Filter 점검 및 교환

(소요시간 : 30분 / No. D-6)

DECAN S2 Maintenance Handbook

3-14

제 3 장

일일 점검

Advanced Chip Shooter

Mist Separator Filter 점검 및 교환

일일 점검

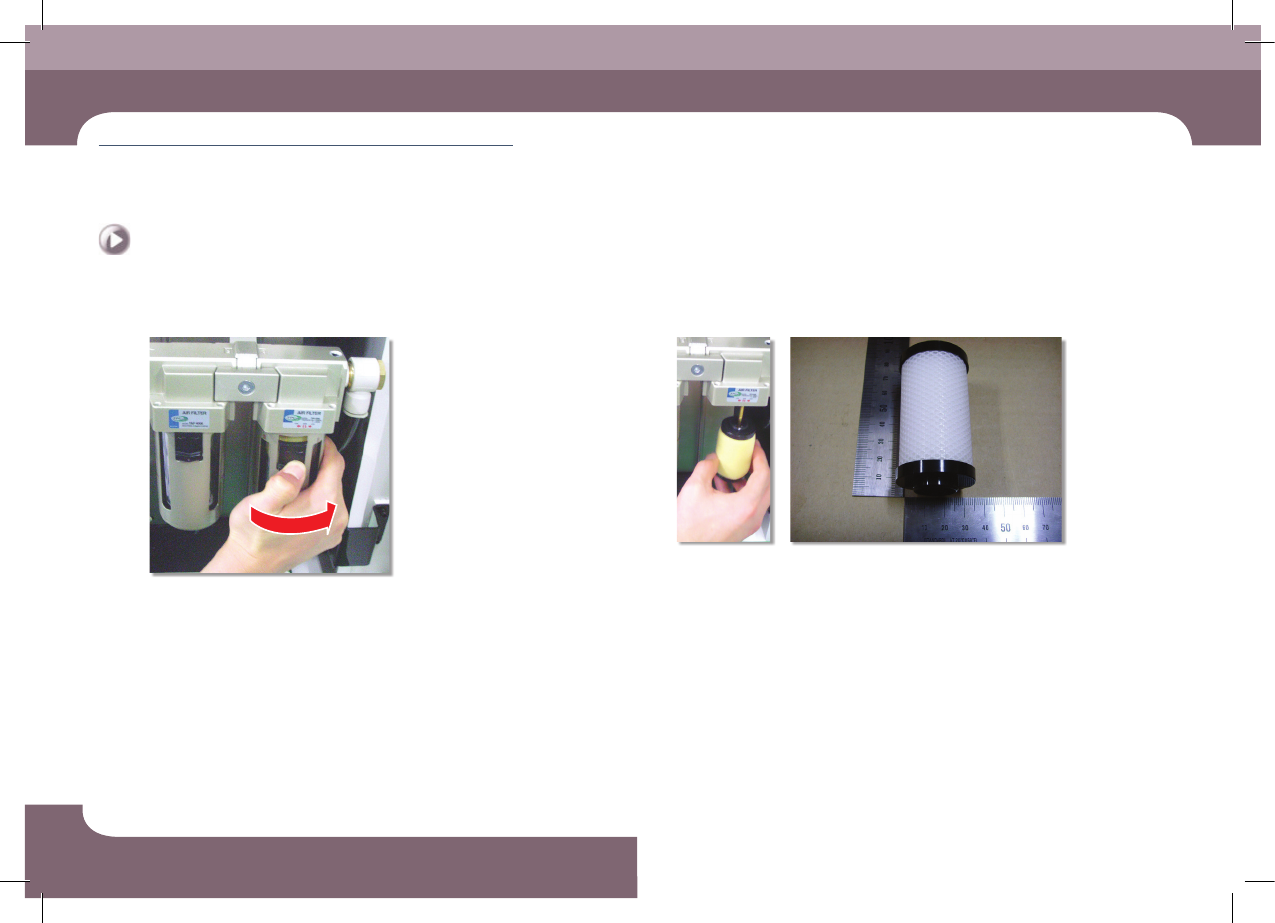

Step 4.

시계 반대 방향으로 돌려 용기를 분리

Step 5.

Filter를 시계 방향으로 돌려 분리하여 교체

Step 6.

""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지

해제하여 작업을 재진행

DECAN S2 Maintenance Handbook

3-15

제 3 장

일일 점검

Advanced Chip Shooter

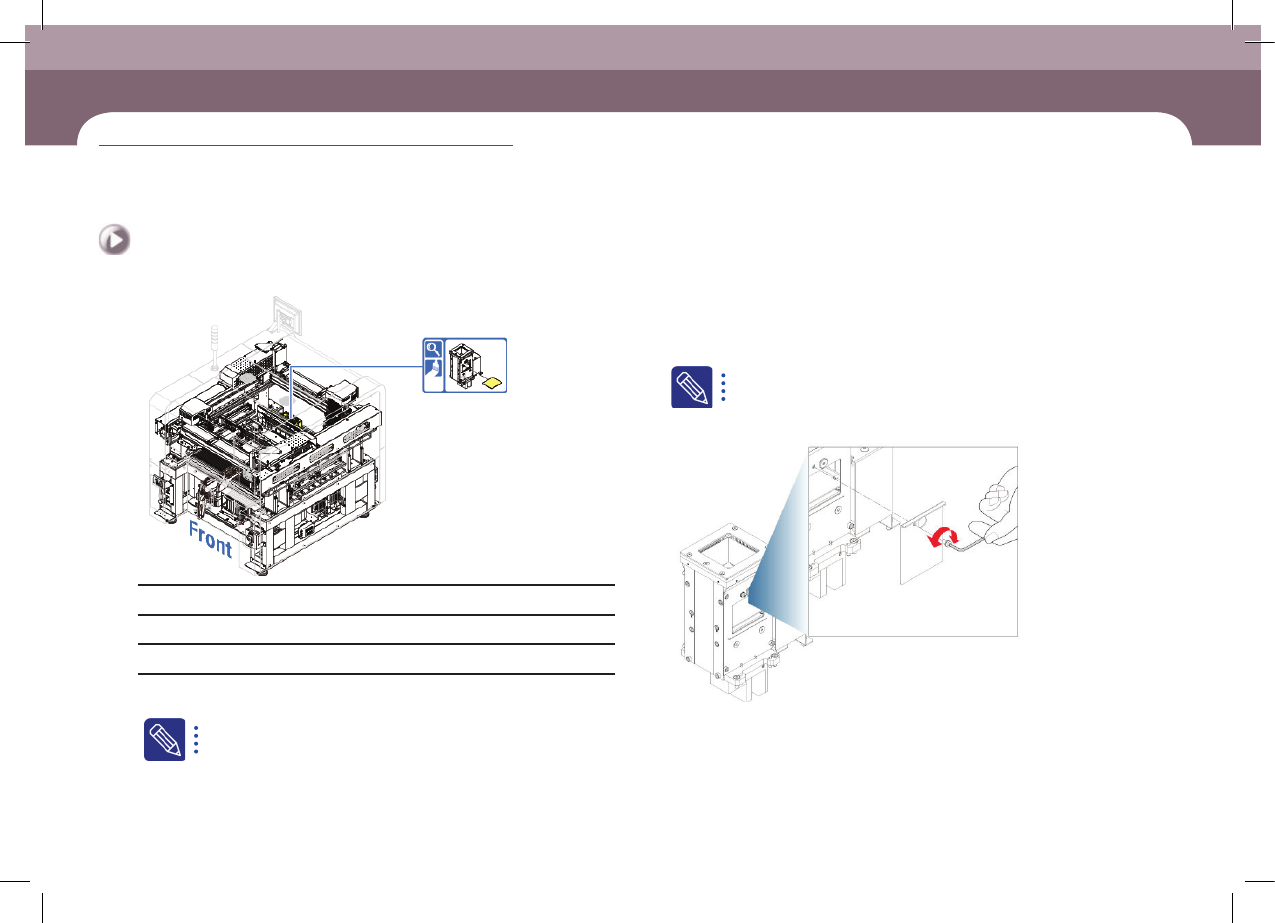

Fix Camera Cover Glass 점검 및 청소 (F2 옵션)

Glass에 묻은 이물질을 제거함으로써 부품인식 오류를 방지할 수 있음

유지보수 도구

극세사 천, 알코올, 십자형(+)드라이버

조치

Step 1.

X Frame을 전면으로 이동.

자세한 사항은 ""4. Front X Frame의 전면이동" (1-3페이지)를 참조

Step 2.

OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',

'RESET' 버튼을 차례대로 누르기.

자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조

Step 3.

십자형(+)드라이버를 사용하여 Screw 분리

(소요시간 : 10분 / No. D-7)
