주간 점검
제 4 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
4-5
Head Vacuum Filter 점검 및 교환
Head Vacuum Filter 점검 및 교환
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조

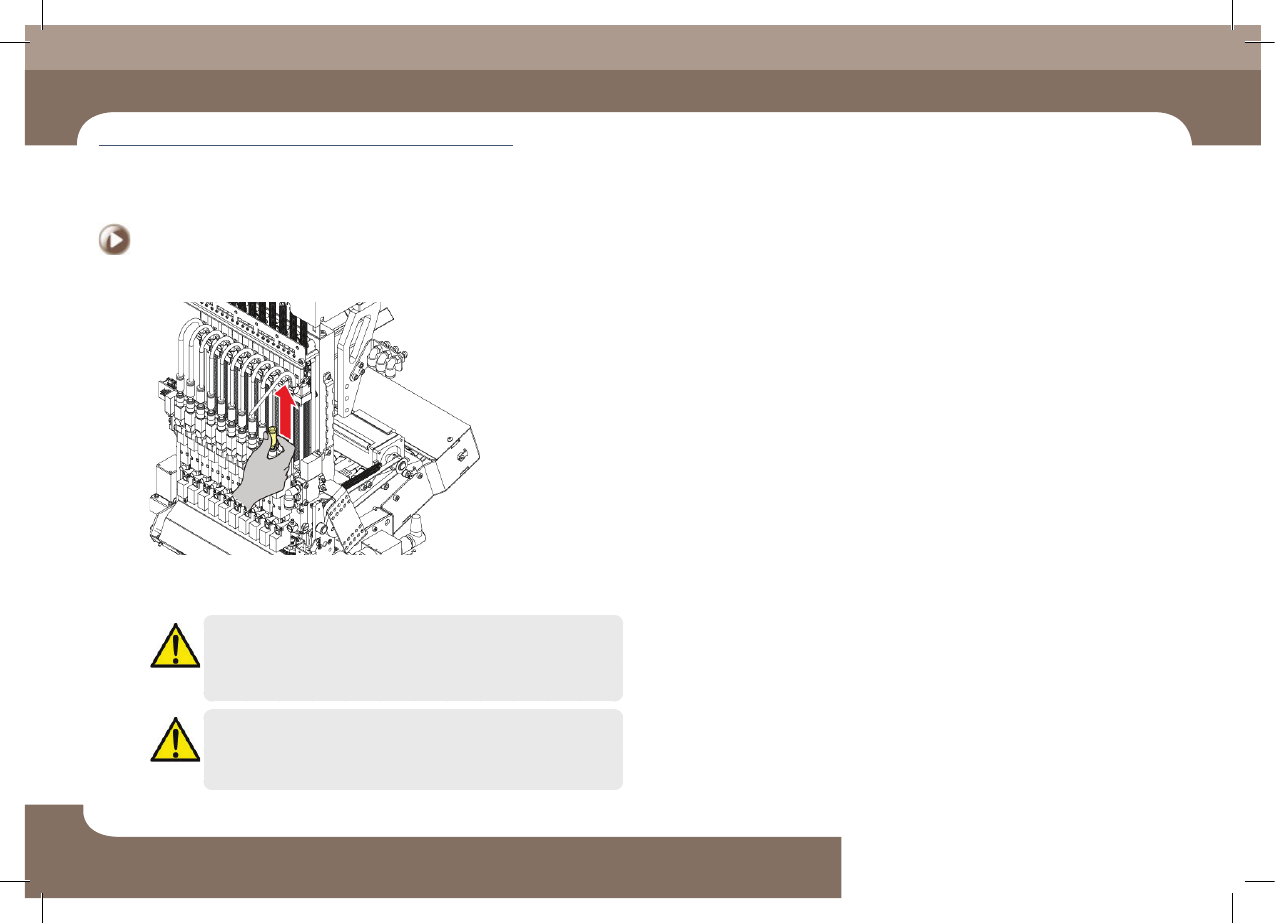

Step 3.
Vacuum Filter의 변색을 확인 (필터 변색 점검 주기: 권장 매월
1회)
Step 4.
Vacuum Filter에서 Tube 분리
주 의
Vacuum Filter 점검 후 또는 교환 후 Filter와 Tube와 조립상태 확인
(소요시간 : 30분 / No. W-4)
주간 점검
제 4 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
4-6
Head Vacuum Filter 점검 및 교환
주간 점검

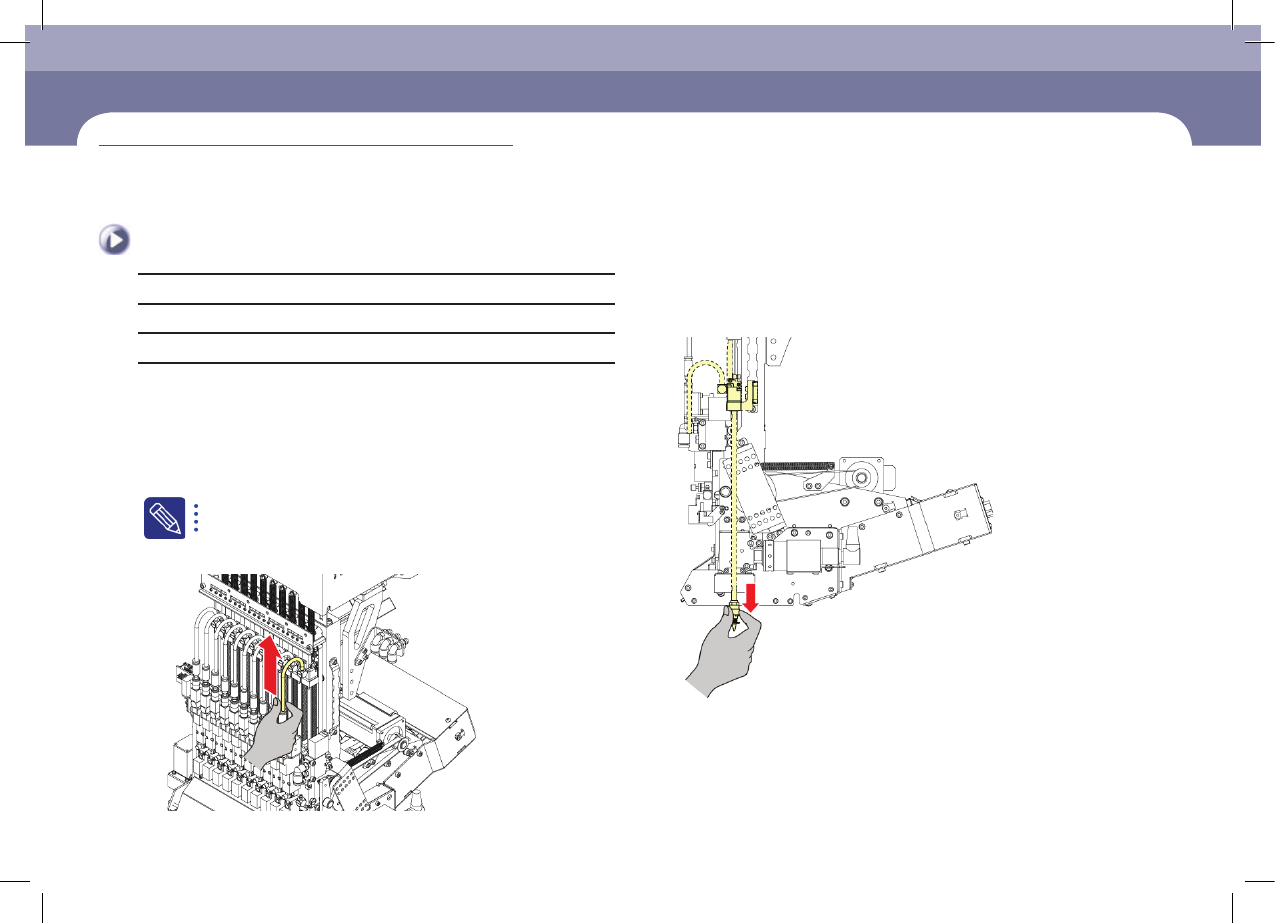

Step 5.
Vacuum Filter를 교체
Step 6.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
주 의
Vacuum Filter는 주간단위로 점검하시고 최대 6개월내 교환을 해야만
부품의 Pickup(흡착)을 위한 Vacuum이 정상적으로 형성됩니다.
교환 후에는 Filter와 Tube사이에 누기가 없는지 확인하십시오.
주 의
솔레노이드 밸브는 소모품으로써 안정적인 작업을 위해서는 2년 주기
로 솔레노이드 밸브를 교환하는 것을 권장합니다.
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-1
Head Spindle 청소
유지보수 도구
세척액, 극세사 천, 에어건
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조

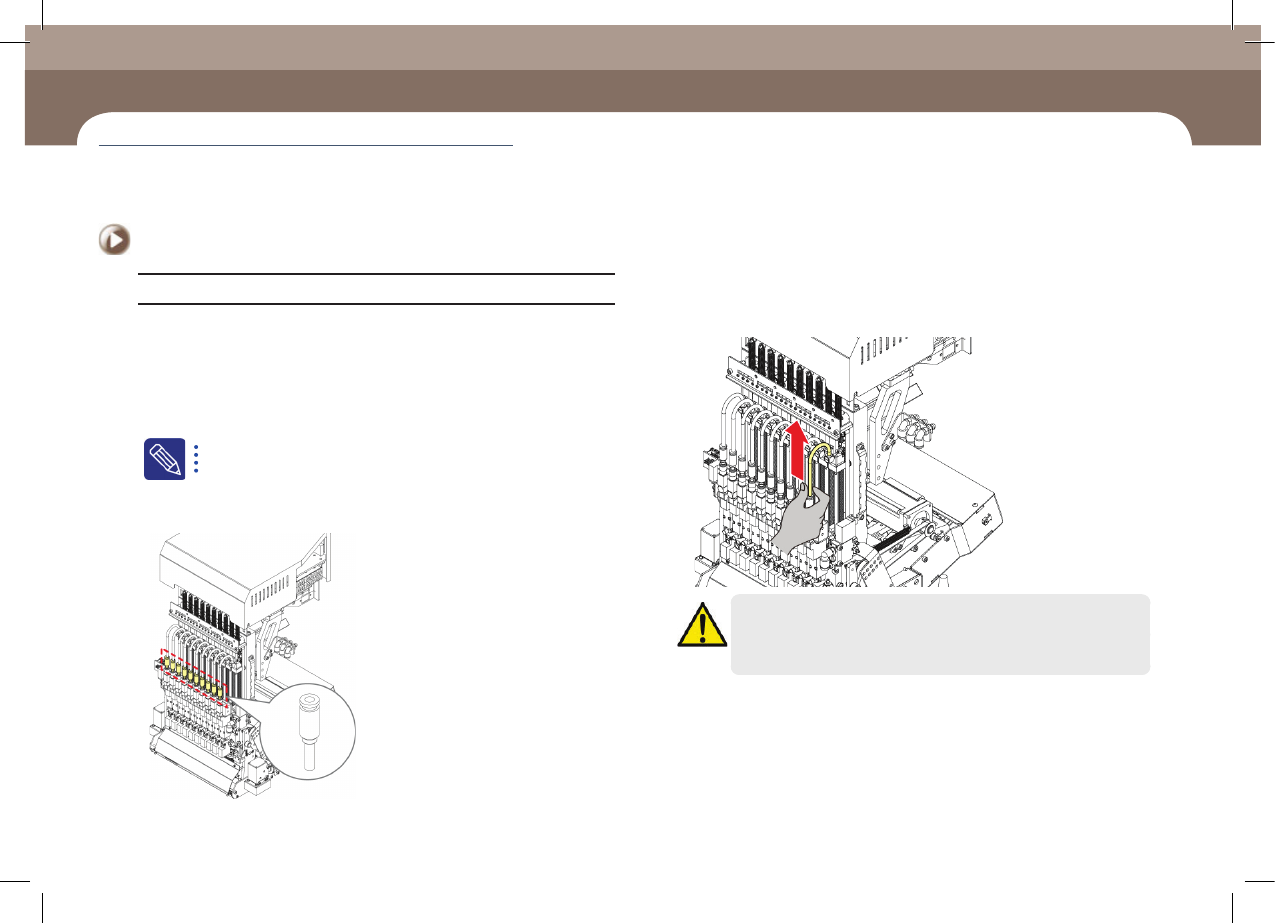

Step 3.
Vacuum Filter에서 Tube 분리
제 5 장
월간 점검
Step 4.
해당 Nozzle을 분리
Head Spindle 청소
(소요시간: 30분 / No. M-1)
