월간 점검 제 5 장 Advanced Chip Shooter DE CAN S2 Mai nte nan ce Ha ndb oo k 5-3 Conveyor Sensor/ Fiducial Mark 점검 및 청소 Conveyor Sensor/ Fiducial Mark 점검 및 청소 유 지보 수 도 구 세척액, 천, 면봉 조치 Step 1. ""5. Fro nt X F rame의 후 …
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-2

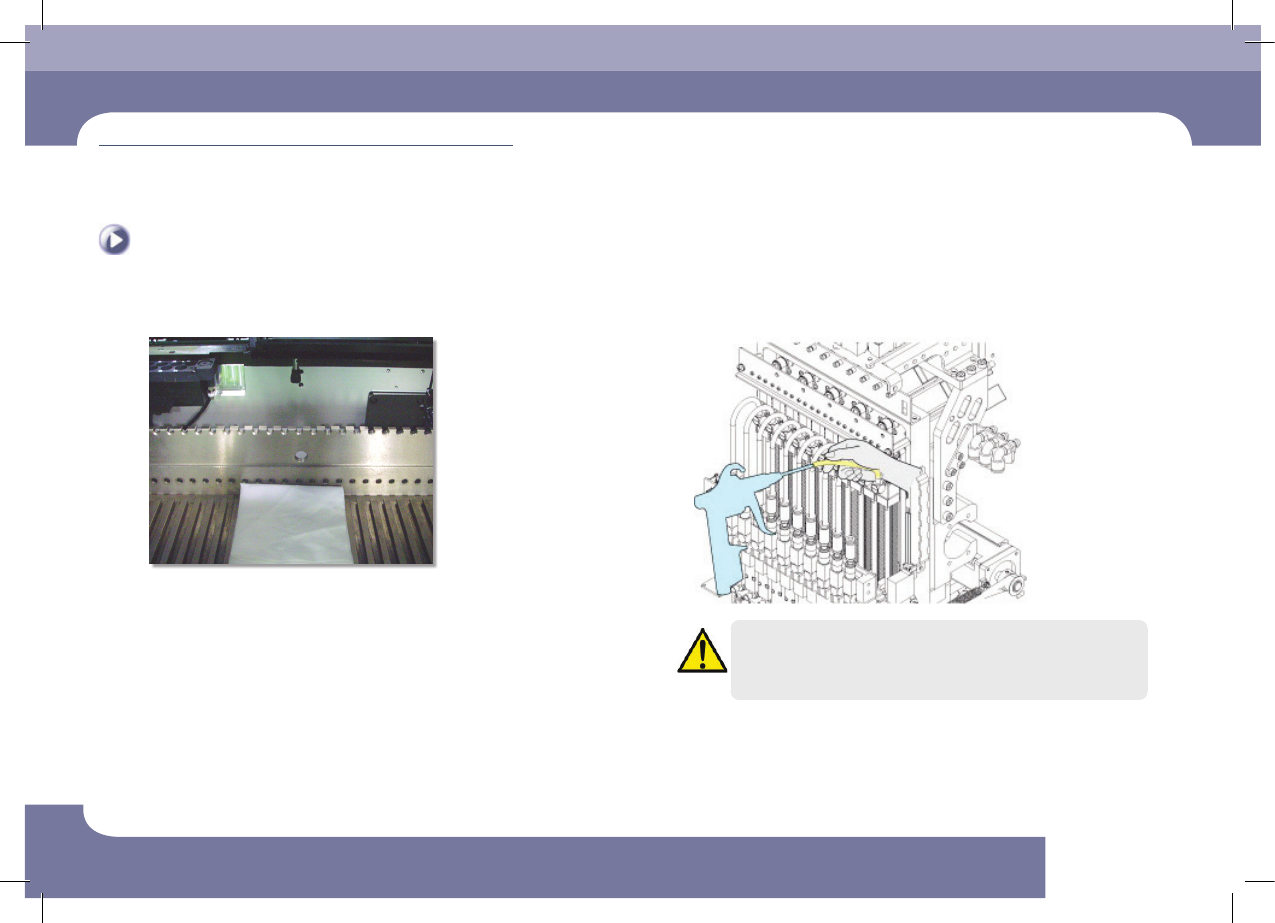

Head Spindle 청소
월간 점검
Step 5.
스핀들 아래에 헝겊을 받친 후
Step 6.
Air-Gun을 이용하여 공압 분사
주 의
Air Gun을 사용할 때, 보호 안경을 착용하지 않을 경우 눈에 손상을 입
을 수 있음. Air Gun 사용시 보호 안경을 착용
Step 7.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-3

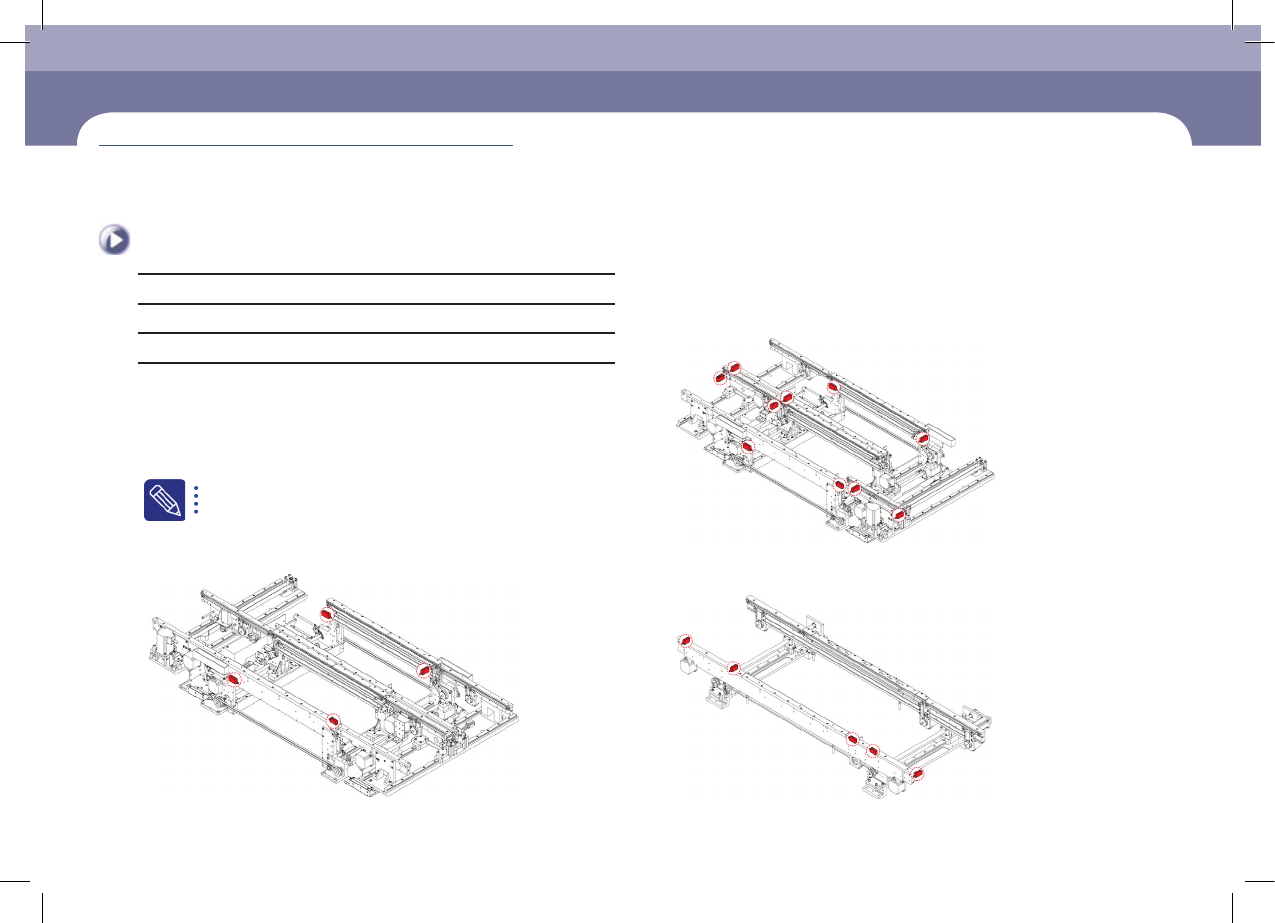

Conveyor Sensor/ Fiducial Mark 점검 및 청소
Conveyor Sensor/ Fiducial Mark 점검 및 청소
유지보수 도구
세척액, 천, 면봉
조치
Step 1.
""5. Front X Frame의 후면이동" (1-4페이지)을 참조하여
Front X Frame Assembly을 후면이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
다음 그림에서 해당 Photo Sensor의 인식정도를 확인 (적색
LED는 대상이 인식 되었을 경우 점등)
Rear
Front
Option(Conveyor 2-2-1)
Rear
Front
Option(Conveyor single)
Rear
Front
(소요시간: 10분 / No. M-2)
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-4

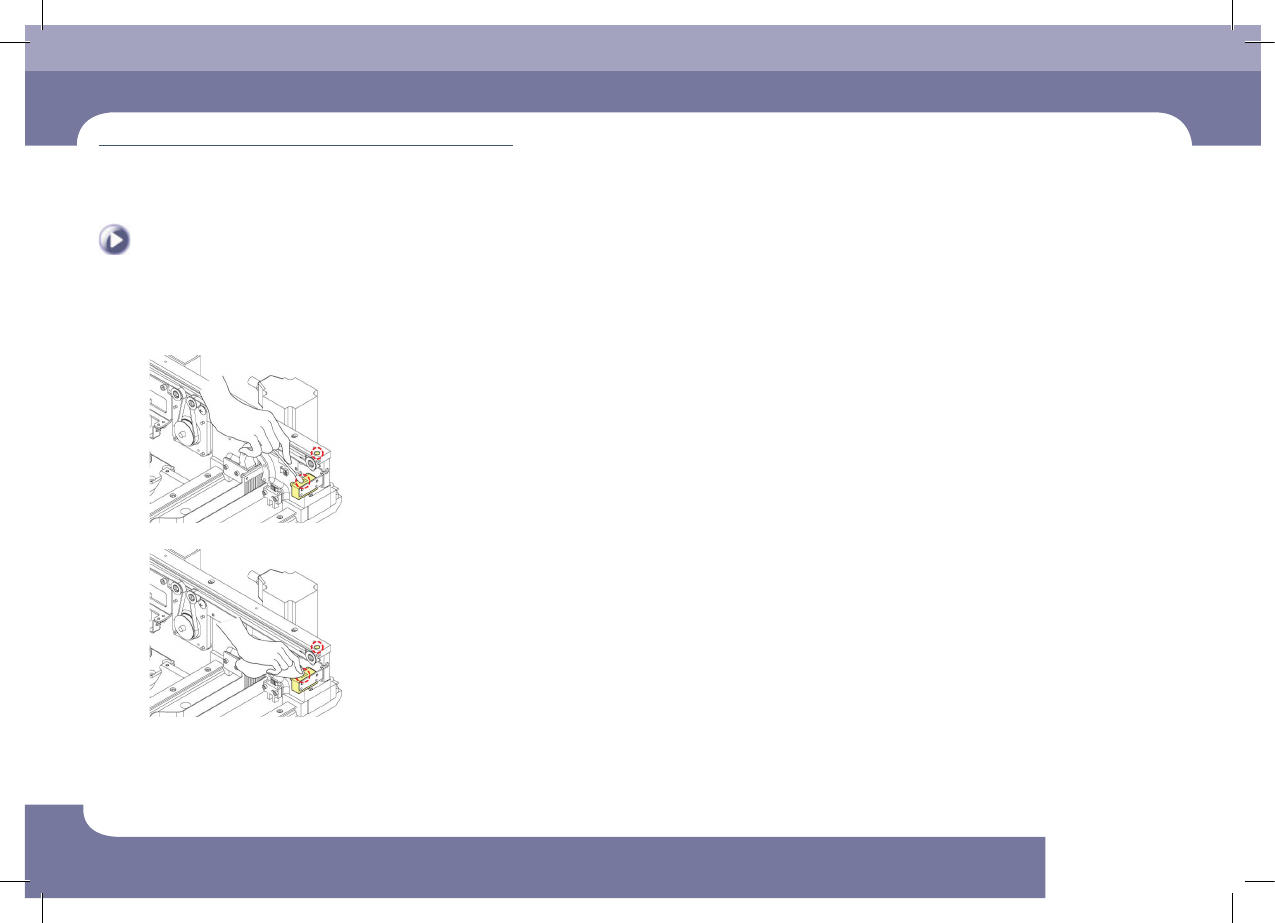

Conveyor Sensor/ Fiducial Mark 점검 및 청소
월간 점검
Step 4.
Sensor 창과 Fiducial Mark를 면봉과 극세사 천을 이용하여
청소
면봉으로 Sensor창,Fiducial Mark의 먼지나 이물질을 제거
깨끗한 천으로 Sensor창, Fiducial Mark의 먼지나 이물질을 제거
