월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook

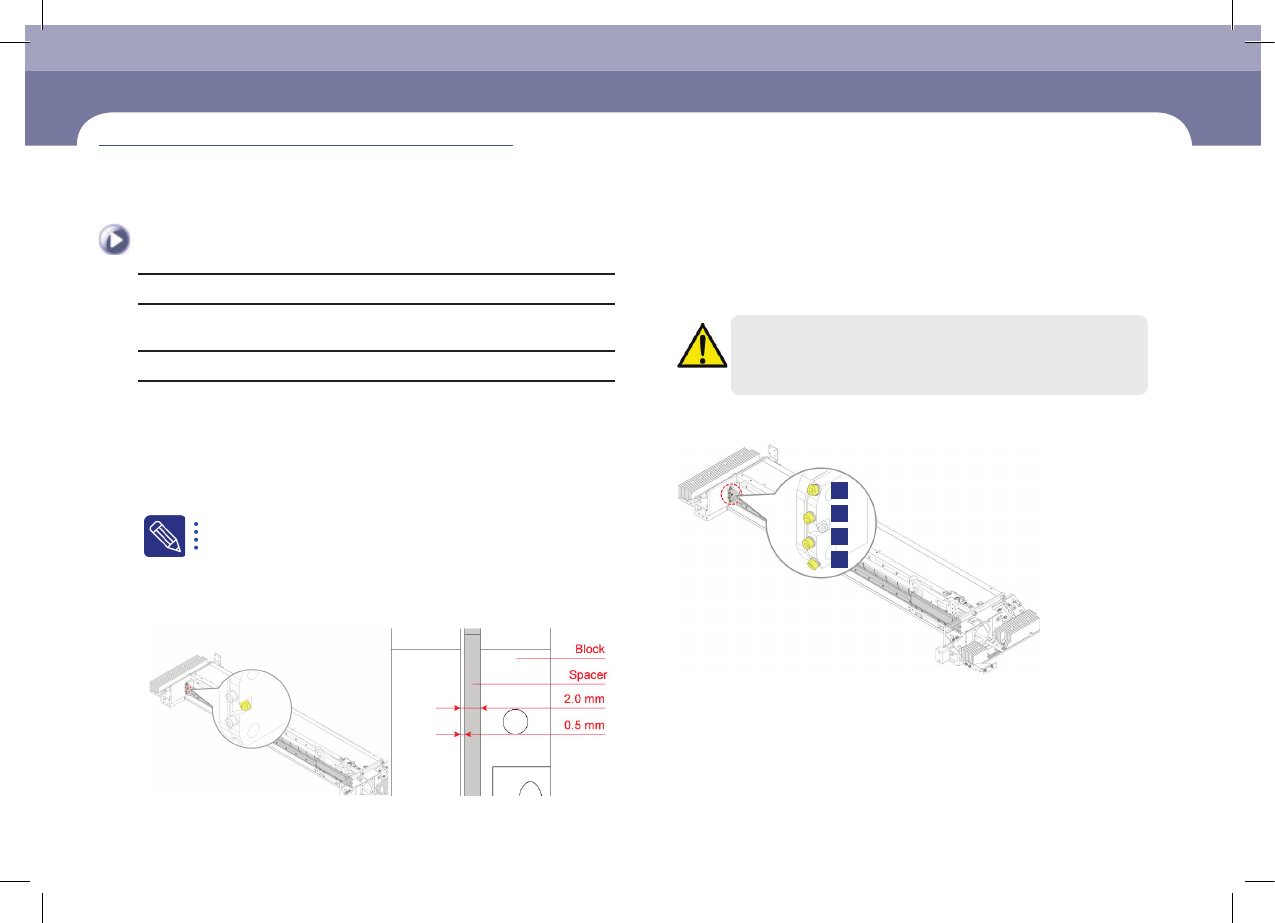

5-13
X Frame LM Guide, Ball Screw 청소 및 주유
유지보수 도구
산업용 종이 와이퍼, 주유기, GREASE-GREASE_AFE-CA, GREASE GADUS S2 V220-2,
육각 렌치(M3, M4), 두께 2.0mm 철판
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
육각 렌치(M4)를 이용하여 비산 방지 커버의 텐션 조정용 볼트를
분리 후, 커버의 고정 Block과 Spacer의 간격이 0.5mm가 되지
않으면 고정 Block을 교체
X Frame LM Guide, Ball Screw 청소 및 주유
주 의
유지보수 전문 인력이 그리스 비산 방지 커버를 분해 및 조립해야 합
니다.
Step 4.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 볼트를 분리
1
3
4
2
(소요시간 : 60분 / No. M-9)
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook

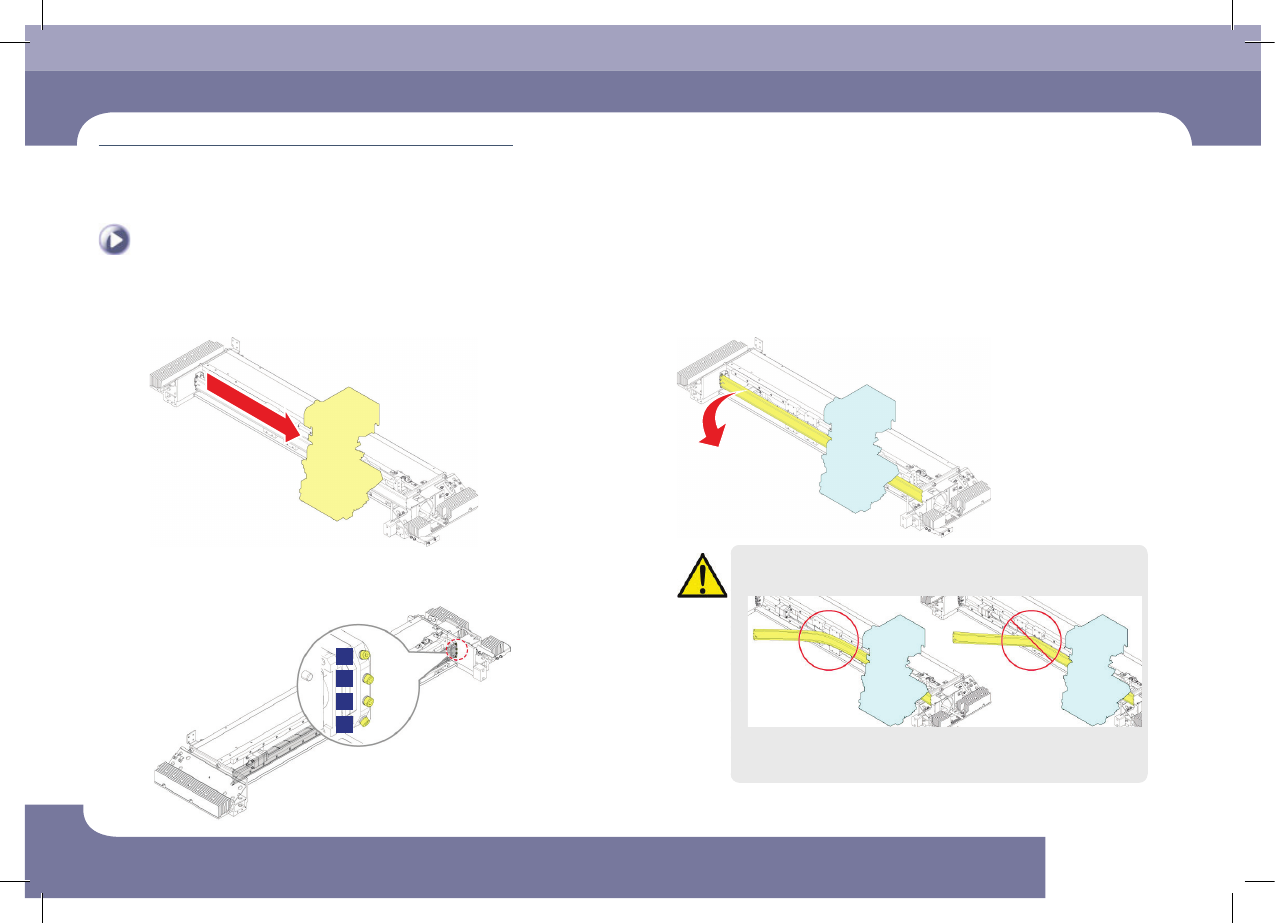

5-14
X Frame LM Guide, Ball Screw 청소 및 주유
월간 점검
Step 5.
Head assembly를 최대한 우측으로 이동
Step 6.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 볼트를 분리
1
3
4
2
Step 7.
커버를 X Frame으로부터 분리
주 의
그리스 비산 방지 커버를 분리할 때 커버가 꺾이지 않도록 각별히 주
의하십시오.
커버가 꺾이면 그 커버는 사용할 수 없으므로, 비산 방지 커버를 재구
매 해야 합니다.
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook

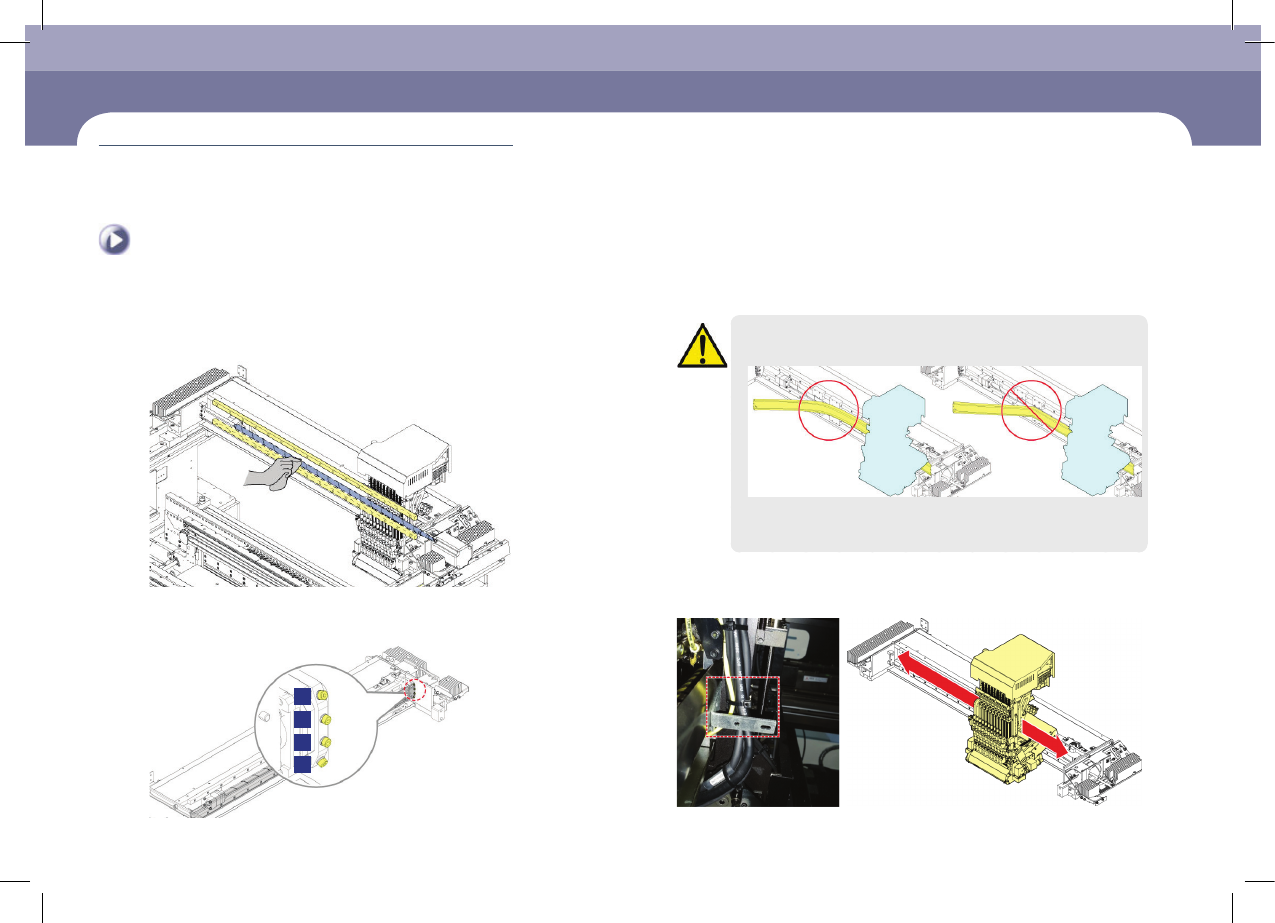

5-15
X Frame LM Guide, Ball Screw 청소 및 주유
Step 8.
산업용 종이 와이퍼를 이용하여 LM Guide Rail 및 Ball Screw
를 청소
Step 9.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 고정볼트를 조립
4
2
1
3
주 의
그리스 비산 방지 커버를 조립할 때 커버가 꺾이지 않도록 각별히 주
의하십시오.
커버가 꺾이면 그 커버는 사용할 수 없으므로, 커버를 재구매해야 합
니다.
Step 10.
두께 2.0mm 철판을 그리스 비산 방지 커버와 Head main
body 사이에 넣고 Head를 X Frame 중간에 위치시켜 커버와
Head Main Body와의 간격이 2.0mm 이상 되는지 확인
