월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-16
X Frame LM Guide, Ball Screw 청소 및 주유
월간 점검

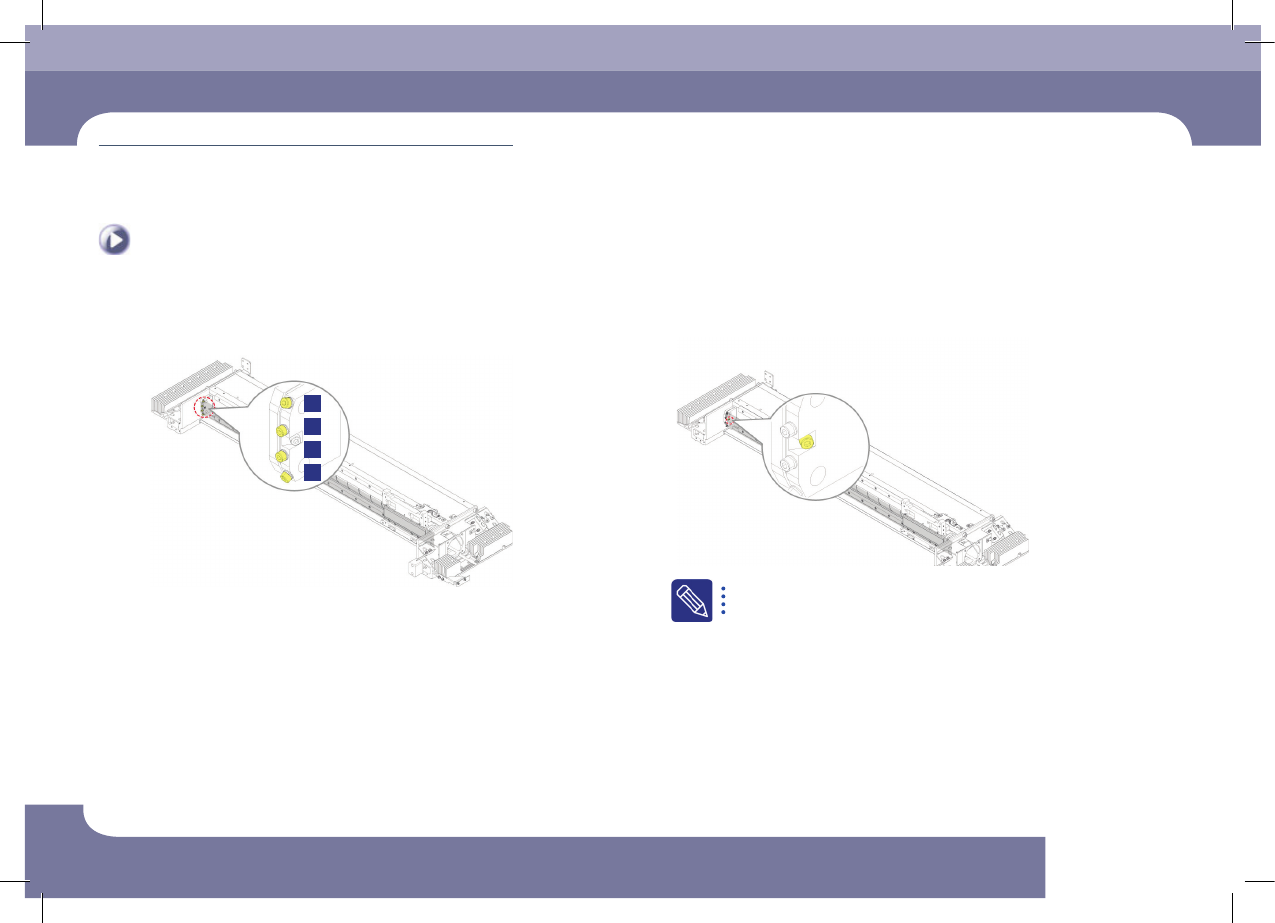

Step 11.
육각 렌치(M3)를 이용하여 아래 그림의 순서대로 커버를
고정하는 볼트를 조립
4
2
1
3
Step 12.
육각 렌치(M4)를 이용하여 커버의 텐션 조정용 볼트를 조립
그리스 비산 방지 커버의 Block과 Spacer가 완전히 밀착되도록 텐션 조
정용 볼트를 조이십시오.
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-17

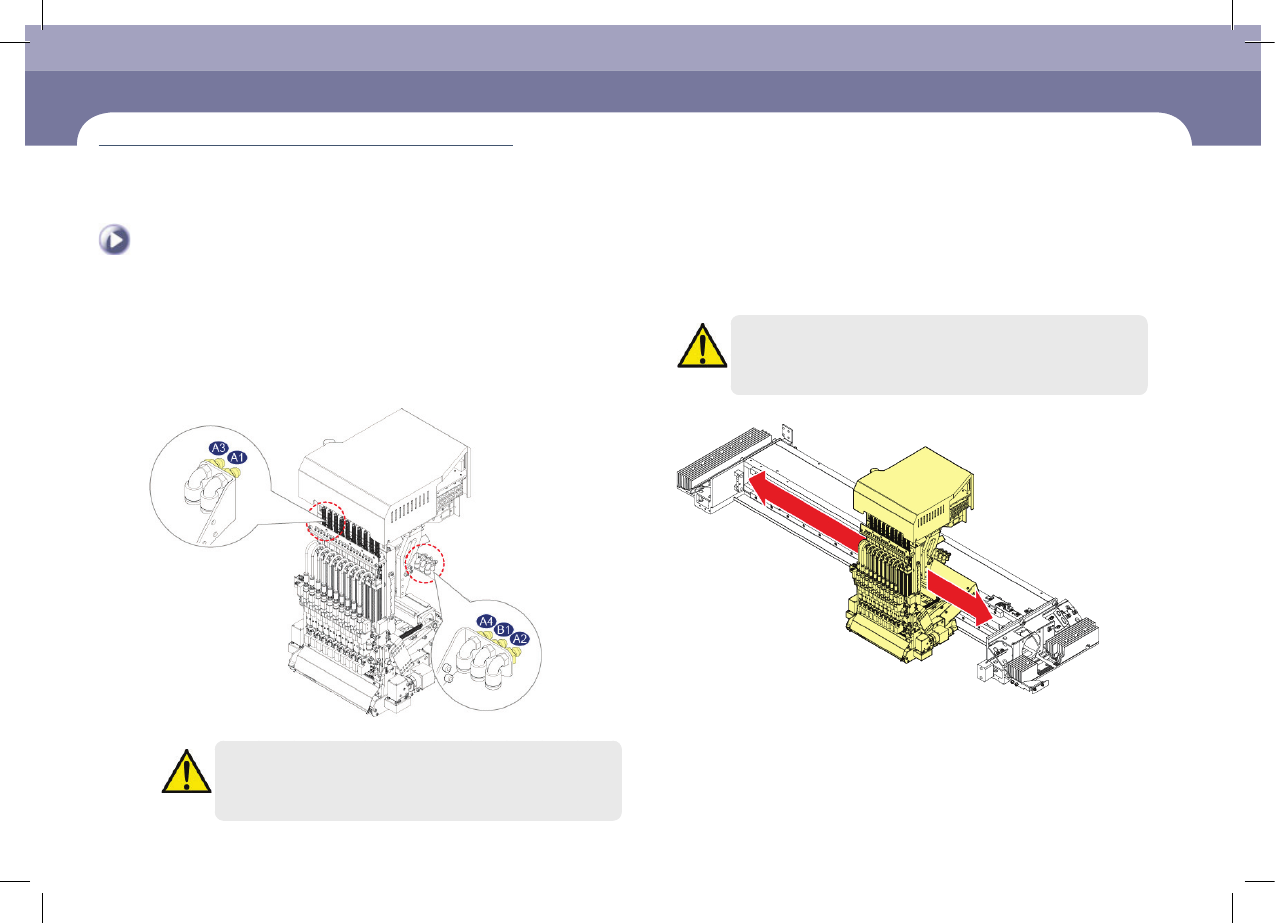

X Frame LM Guide, Ball Screw 청소 및 주유
Grease 주유기를 이용하여 Grease를 주유
(A1 ~ A4: LM Guide, B1: Ball Screw)
(LM Guide: GREASE-GREASE_AFE-CA+70_
THK;SYNTHETIC,OL, Ball screw: GREASE GADUS S2
V220-2)
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하십시오.
주 의
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하십시오.
그 외의 방법으로 주유하지 마십시오.
Step 13.
Head Module을 좌,우로 3~4회 왕복
Step 14.
"3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-18
Y Frame LM Guide 청소 및 주유
월간 점검
유지보수 도구
극세사 천, 편도붓, 주유기, GREASE-GREASE_AFE-CA
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
극세사 천을 이용하여 LM Guide Rail 청소
Step 4.
Grease 주유기를 이용하여 Grease를 주유
Y Frame LM Guide 청소 및 주유
(소요시간 : 60분 / No. M-10)
