월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-18
Y Frame LM Guide 청소 및 주유
월간 점검
유지보수 도구
극세사 천, 편도붓, 주유기, GREASE-GREASE_AFE-CA
조치
Step 1.
""4. Front X Frame의 전면이동" (1-3페이지) 와 ""7. Rear X
Frame 후면이동" (1-7페이지)를 참조하여 각각의 X Frame을
양쪽 끝으로 이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.

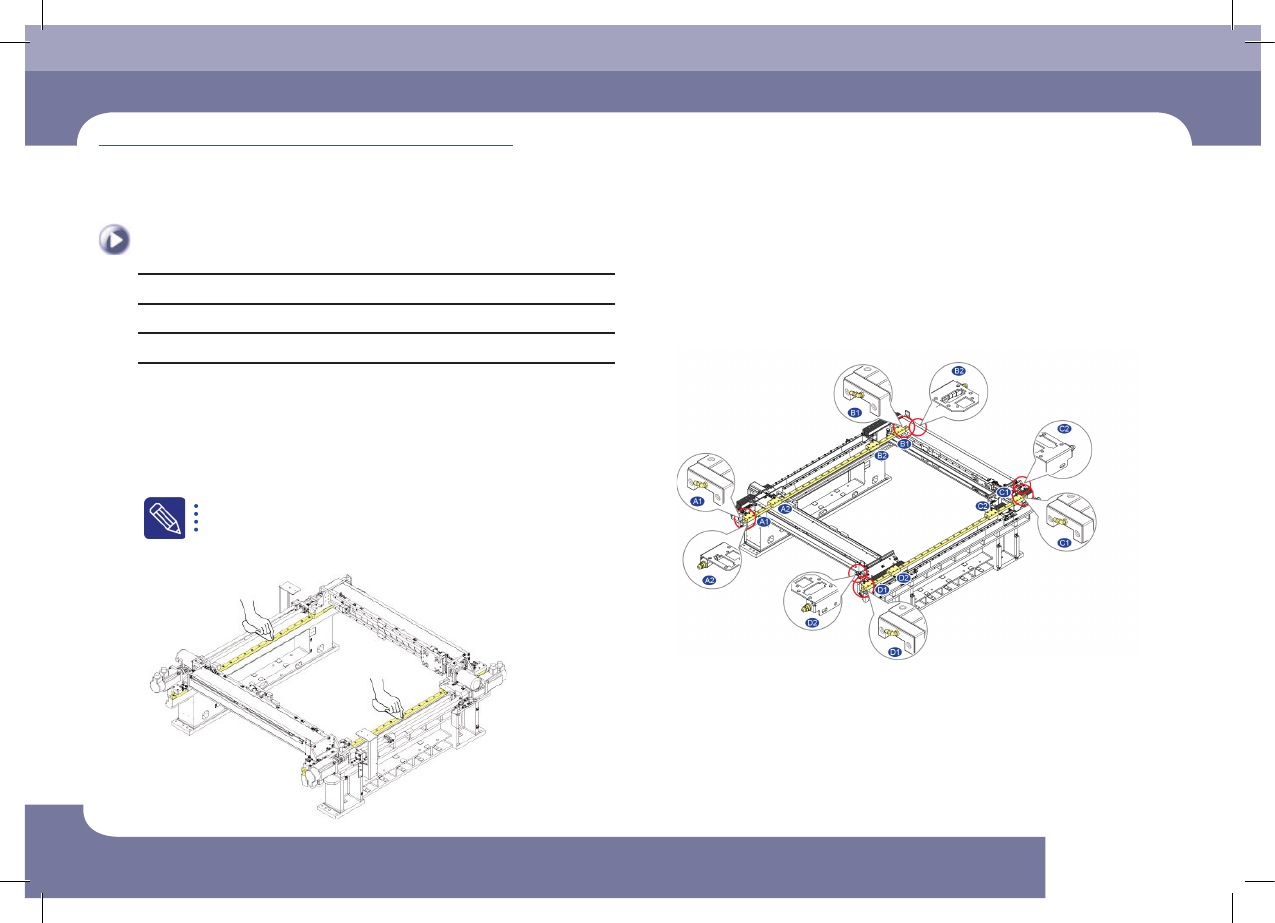

극세사 천을 이용하여 LM Guide Rail 청소
Step 4.
Grease 주유기를 이용하여 Grease를 주유
Y Frame LM Guide 청소 및 주유
(소요시간 : 60분 / No. M-10)
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-19
Y Frame LM Guide 청소 및 주유
Step 5.

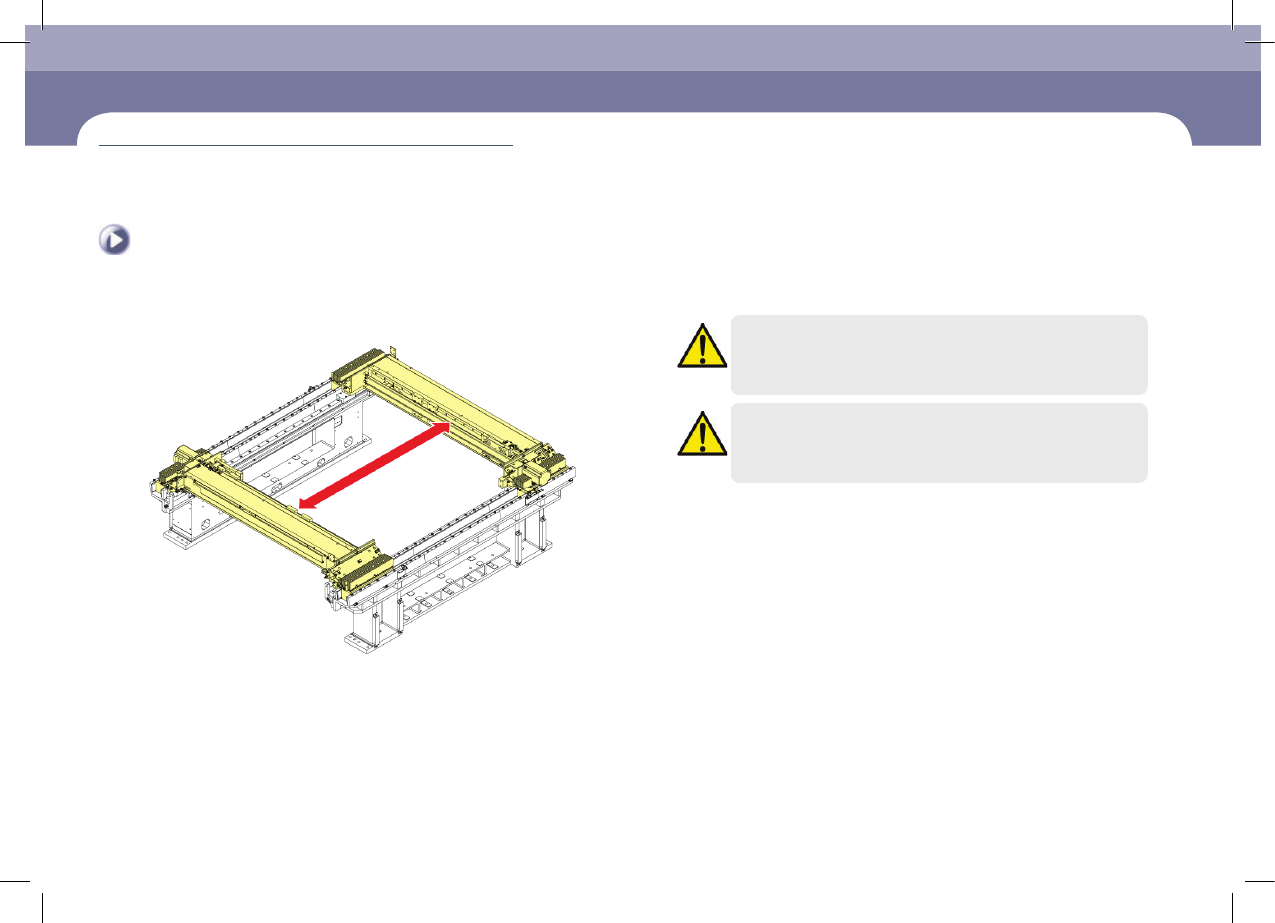

Front/Rear X Frame을 앞, 뒤로 3회 왕복 이동
주 의
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하십시오.
그 외의 방법으로 주유하지 마십시오.
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하십시오.
Step 6.
""3. 비상정지 해제하기" (1-10페이지)를 참조하여 비상정지
해제하여 작업을 재진행
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-20
Conveyor Lead Screw, LM Guide 청소, 도포 및 주유
월간 점검
해당 부위의 마찰 변형이나 온도 상승으로 인한 오류를 방지할 수 있음
유지보수 도구
극세사 , 편도붓, 주유기, GREASE GADUS S2 V220-2
조치
Step 1.
""5. Front X Frame의 후면이동" (1-4페이지)을 참조하여
Front X Frame Assembly을 후면이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
컨베이어 폭 조절
1
2
3

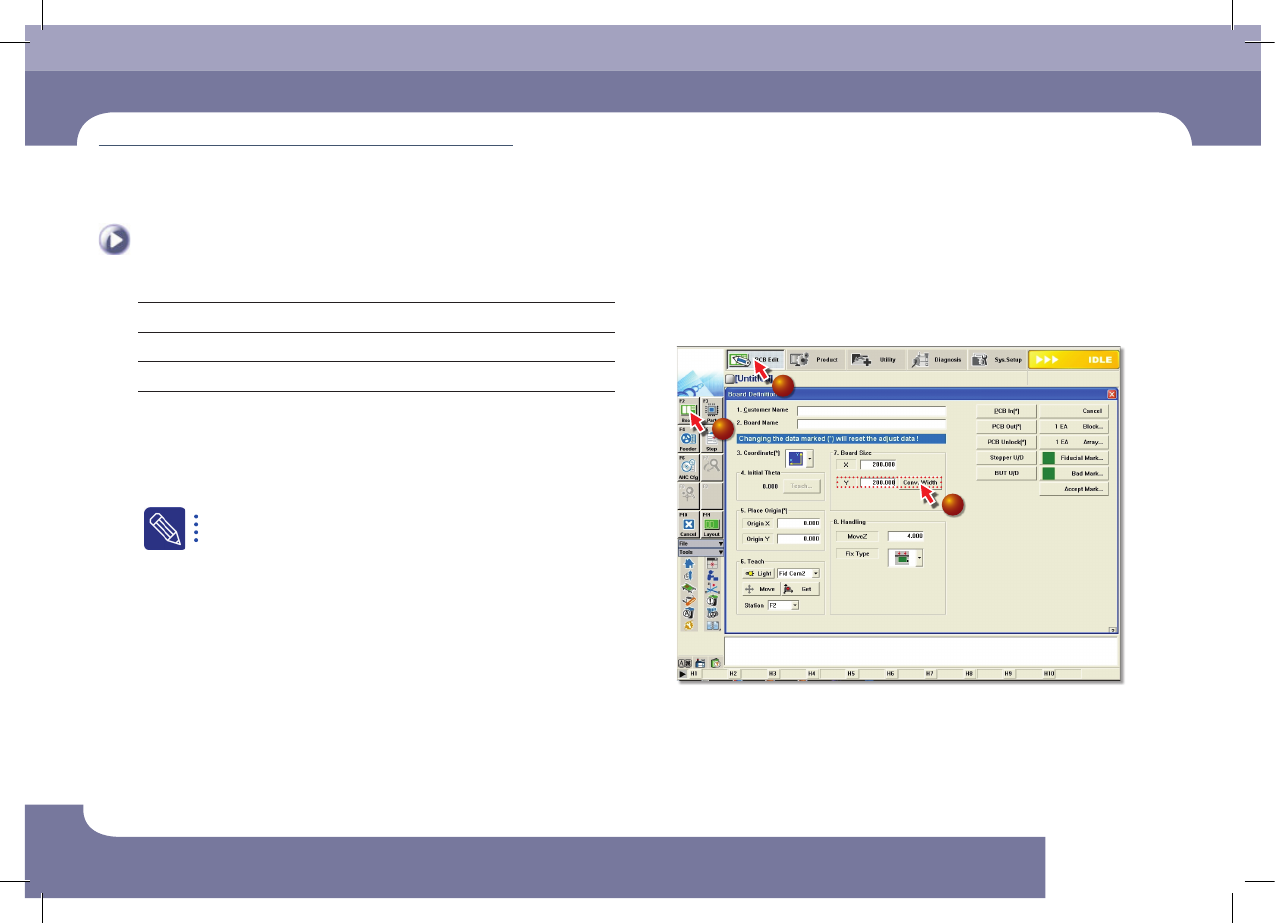

① 'PCB Edit' 메뉴 선택
② 'Board' 하위메뉴 선택
③ <7. Board Size>영역에 Y방향 최대 크기인 200을 입력 후, <Conv.Width> 버튼
클릭
Conveyor Lead Screw, LM Guide 청소, 도포 및
주유
(소요시간 : 30분 / No. M-11)
