월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-20
Conveyor Lead Screw, LM Guide 청소, 도포 및 주유
월간 점검
해당 부위의 마찰 변형이나 온도 상승으로 인한 오류를 방지할 수 있음
유지보수 도구
극세사 , 편도붓, 주유기, GREASE GADUS S2 V220-2
조치
Step 1.
""5. Front X Frame의 후면이동" (1-4페이지)을 참조하여
Front X Frame Assembly을 후면이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 ""2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
컨베이어 폭 조절
1
2
3
① 'PCB Edit' 메뉴 선택
② 'Board' 하위메뉴 선택
③ <7. Board Size>영역에 Y방향 최대 크기인 200을 입력 후, <Conv.Width> 버튼
클릭
Conveyor Lead Screw, LM Guide 청소, 도포 및
주유
(소요시간 : 30분 / No. M-11)
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-21
Conveyor Lead Screw, LM Guide 청소, 도포 및 주유

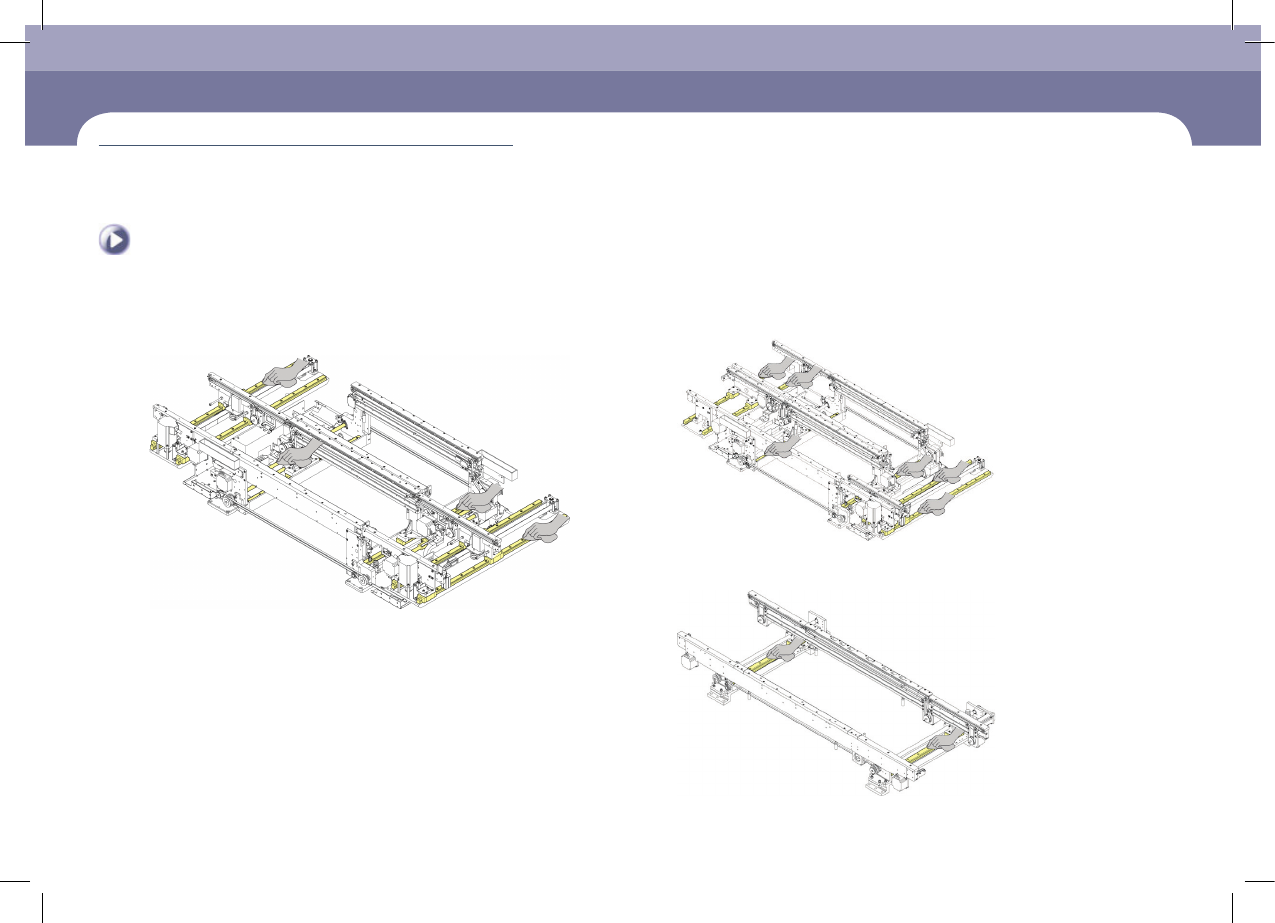

Step 4.
극세사 천을 사용하여 Work Station, Exit Station, Entry
Station의 Lead Screw 및 LM Guide Rail의 먼지 등 이물질 제거
Option (Conveyor 2-2-1)
Option (Conveyor single)
월간 점검
제 5 장
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-22
Conveyor Lead Screw, LM Guide 청소, 도포 및 주유
월간 점검
Step 5.
편도붓을 사용하여 Work Station, Exit Station, Entry
Station의 Lead Screw 및 LM Guide Raildp Grease 도포
Option (Conveyor 2-2-1)
Option (Conveyor single)
