每月检验 Chap ter 5 Multi - Functional Pla cer SM 482 P LU S Ma in te na nc e Ha nd b oo k 5-8 X Frame LM Guide,Ball Screw清扫及注油 每月检验 Step 5. 使 Head As s embl y 沿着左 右方向 往复 移动 3 或 4 次。 注 意 使用指定的注油器、把指定的润滑脂用指定的方法进行注油。不使用其 他方法进行…
每月检验
Chapter 5
Multi-Functional Placer
SM482 PLUS Maintenance Handbook
5-7
X Frame LM Guide,Ball Screw清扫及注油
维护工具
超细纤维布块、注油器、
(Grease-Gun_Mg70_THK)、
GREASE-GREASE_AFE-CA
措施
Step 1. 参考详见"3. X-Frame 前面移动" ( 第 1 - 3 页 ) 、进 行 X Frame的
正面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)

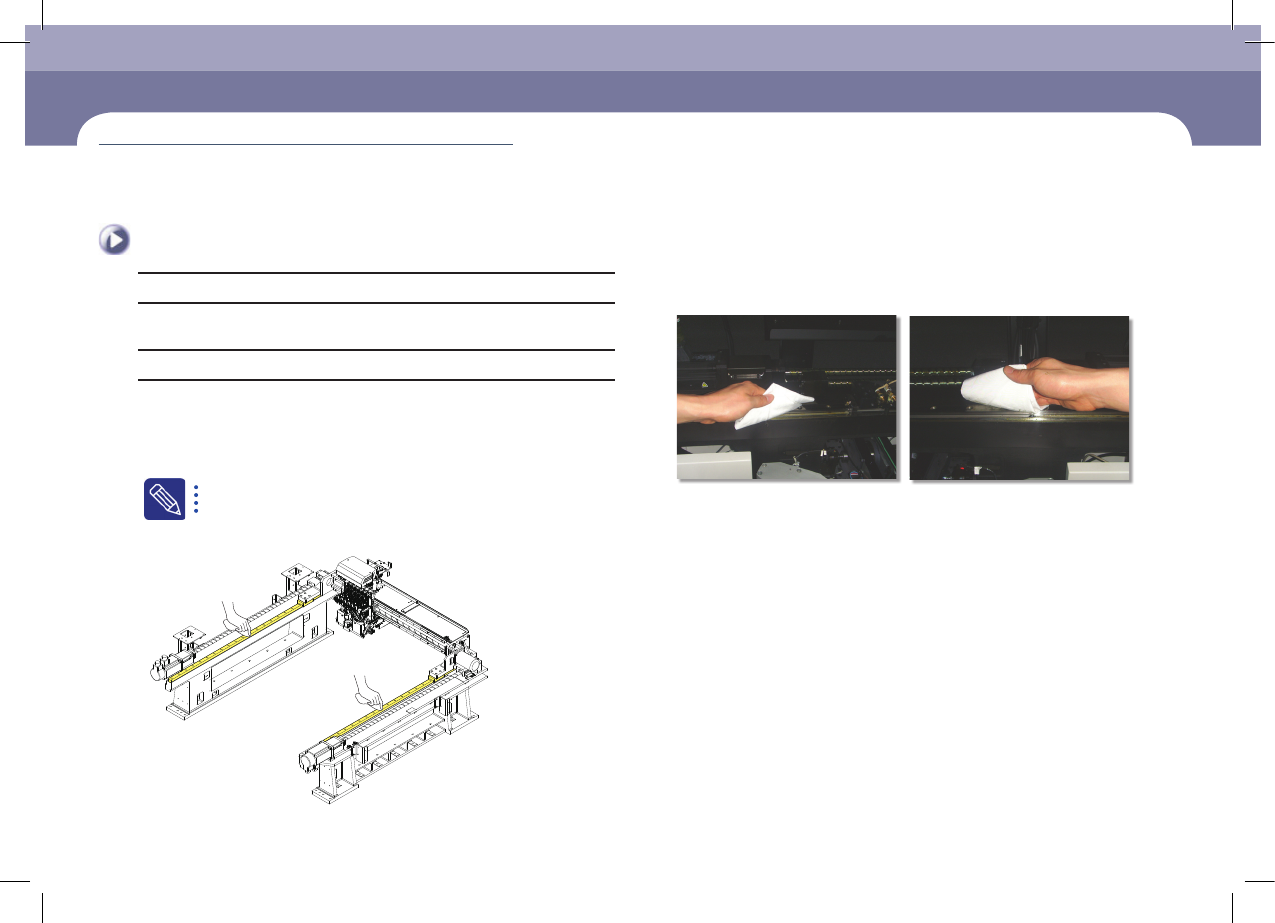

Step 3. 用超细纤维布清扫LM Guide Rail及 Ball Screw
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 用Grease 注油器给Grease注油
(所需时间: 60分 / No. M-6)
每月检验
Chapter 5
Multi-Functional Placer
SM482 PLUS Maintenance Handbook
5-8
X Frame LM Guide,Ball Screw清扫及注油
每月检验
Step 5. 使Head Assembly沿着左右方向往复移动3或4次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。不使用其
他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 6. 参考详见"3. 撤销紧急停止" (第1-6页)解除紧急停止后重新进
行作业
每月检验
Chapter 5
Multi-Functional Placer
SM482 PLUS Maintenance Handbook
5-9
Y Frame LM Guide清扫及注油
维护工具
超细纤维布块、刷子、注油器、(Grease-Gun_Mg70_THK)、GREASE-GREASE_AFE-
CA
措施
Step 1. 参考详见"3. X-Frame 前面移动" ( 第 1 - 3 页 ) 、进 行 X Frame的
正面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)

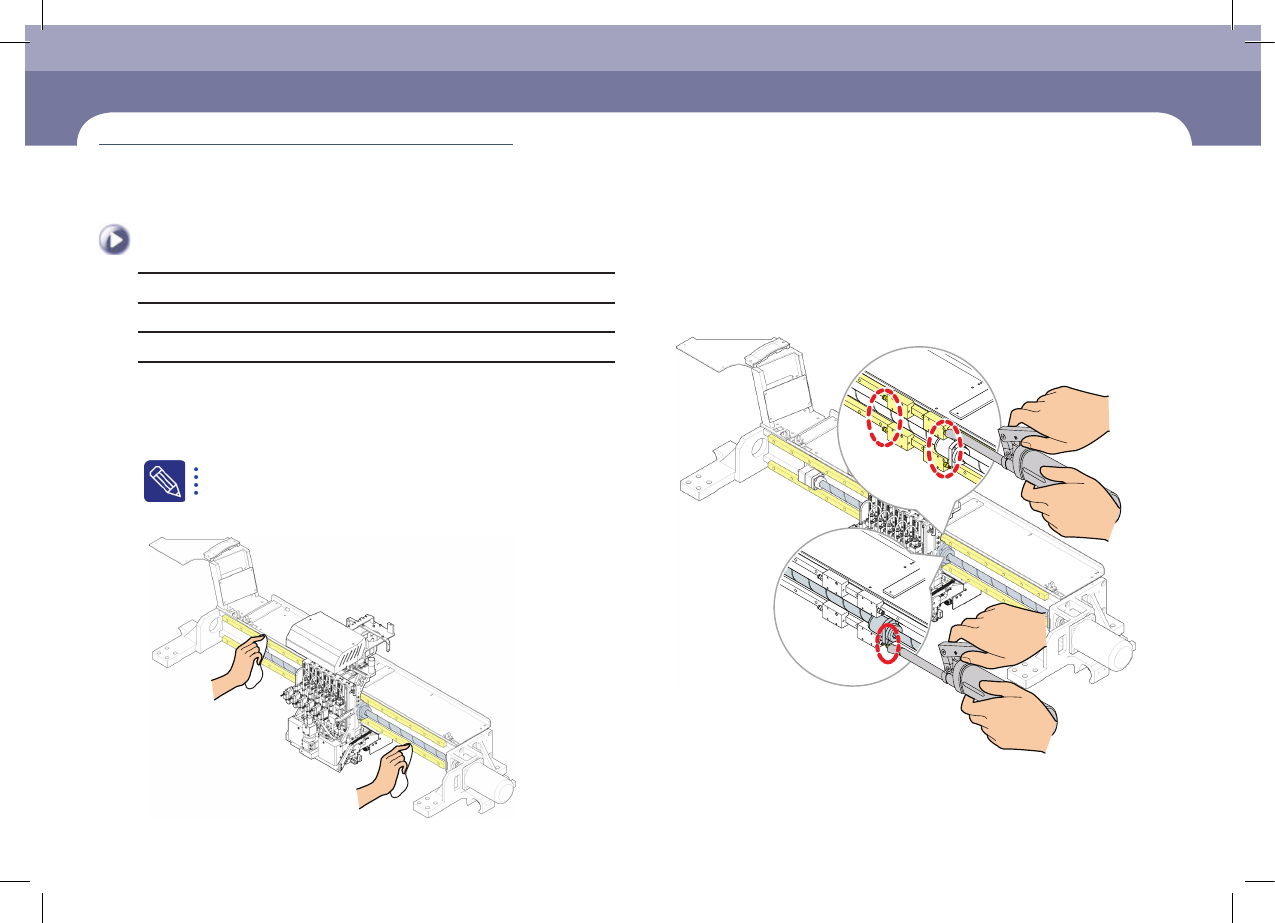

Step 3. 利用超细纤维布块清扫LM Guide Rail
Y
Frame
LM
Guide
清扫及注油
(所需时间: 60分 / No. M-7)
