Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.4 Mitat ja paino 109 3.4.6 Sijoitteluetäisyys ja komponent tivaunujen etäisyys toisiinsa nähden D2i-aut…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.4 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
108
3.4.5 Sijoitteluetäisyys ja komponenttivaunujen etäisyys toisiinsa nähden
D1i-automaatissa
3
Kuva 3.4 - 4 Sijoitteluetäisyys ja komponenttivaunujen etäisyys toisiinsa nähden D1i-automaatissa
Komponenttivaunujen etäisyys toisiinsa nähden on 2673 mm.
Komponenttivaunun sijoitteluetäisyys R automaattiin on 1200 mm.
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.4 Mitat ja paino
109
3.4.6 Sijoitteluetäisyys ja komponenttivaunujen etäisyys toisiinsa nähden
D2i-automaatissa
3
Kuva 3.4 - 5 Sijoitteluetäisyys ja komponenttivaunujen etäisyys toisiinsa nähden D2i-automaatissa
Komponenttivaunujen etäisyys toisiinsa nähden on 2597 mm.
Komponenttivaunun sijoitteluetäisyys R automaattiin on 1200 mm.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.4 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
110

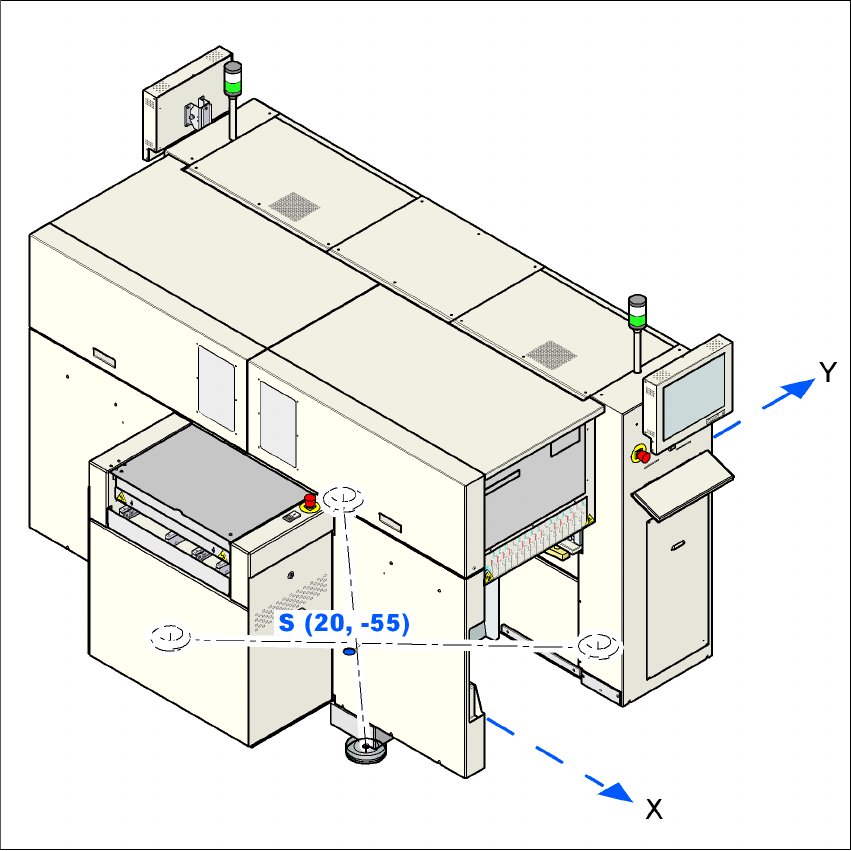

3.4.7 Automaatin painopiste
3
Kuva 3.4 - 6 Automaatin painopiste millimetreinä
X-koordinaatti 20 mm
Y-koordinaatti -55 mm
