3.7 Portaalijärjestelmä
3.7.1 Portaalien sijainti
3
Kuva 3.7 - 1 Portaalien sijainti
(1) Portaali 1 (D1i ja D2i)
(2) Portaali 2 (D2i)
Portaalijärjestelmä on ulkona toimintaryhmistä
– X-akseli ja
– Y-akseli asennettu.
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.7 Portaalijärjestelmä
125
3.7.2 X-akselin rakenne
3
Kuva 3.7 - 2 X-akselin rakenne
X-akseli muodostuu olennaisilta osiltaan seuraavista päärakenneryhmistä:
– Portaalin poikkikannatin (1)
– Pään kiinnitin (2)
– Lineaarinen mittausjärjestelmä (3)
– X-johdejärjestelmä (4)
– X-kolmivaihevirta-servomoottori (5)
Pään kiinnittimeen mahtuvat seuraavat komponentit:
– Alaportaalikamera (PL:n tunnistusjärjestelmän PL-kamera)
– Pään piirilevy
– X-akselin mittausjärjestelmän mittauspää
– Collect&Place-pää (SIPLACE D2i)
– Collect&Place-pää ja Pick&Place-pää (SIPLACE D1i)
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.7 Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
126
3.7.3 X-akselin tekniset tiedot
3
3.7.4 Y-akselin rakenne
3

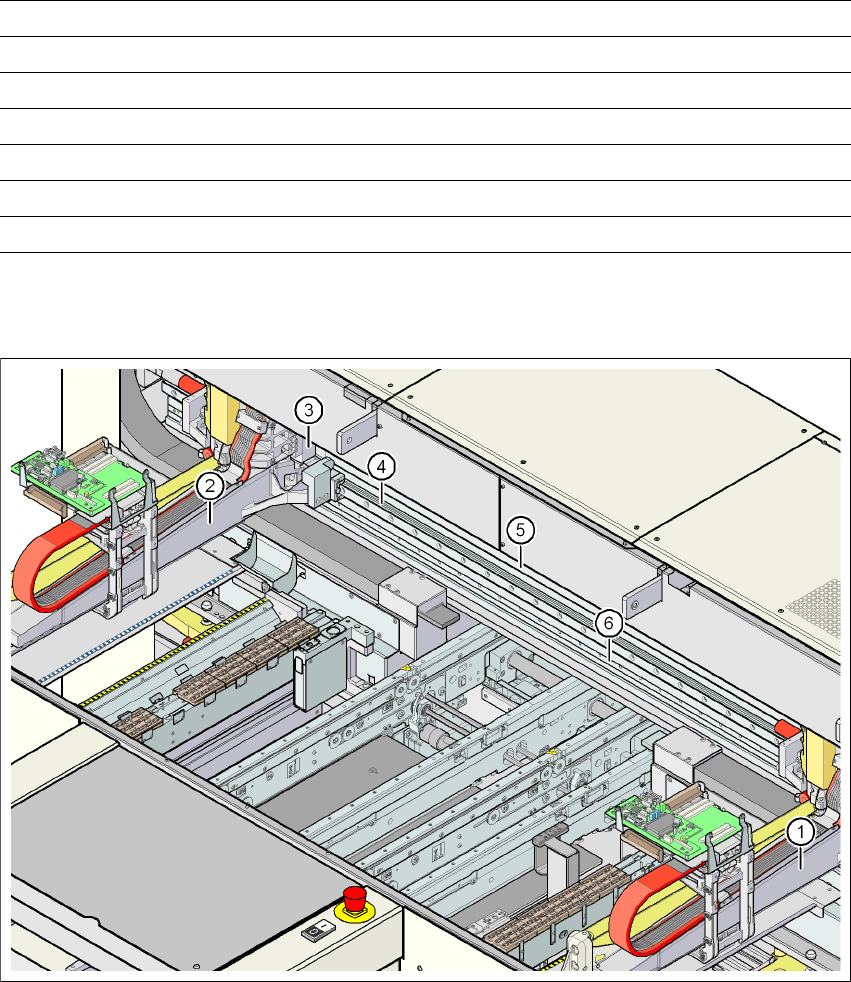

Kuva 3.7 - 3 Y-akselin rakenne, esimerkkinä D2i-automaatti
Käyttö Vaihtovirtaservomoottori/hammashihna
Maks. nopeus 2,5 m/sek
Siirtomatka 470 mm
Tien mittausjärjestelmä Lineaarinen metalliasteikko
Mittauspituus 520 mm
Asteikon pituus 520 mm
Erotuskyky 1 μm
(1) Portaali 1 (SIPLACE D1i/D2i) (4) Johdejärjestelmä
(2) Portaali 2 (SIPLACE D2i) (5) Kestomagneetti
(3) Adapterilevy (6) Mittausjärjestelmä
