Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.8 PL-kuljetinjärjestelmä 133 3.8.3.7 Kuljetu slaji synkroninen Kuvaus 3 Synkronisessa käytössä siirretä…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.8 PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
132
Jos ladonta keskeytyy, niin kuljetusliitäntä estyy ja piirilevyt, jotka ovat sillä hetkellä työstöhihnoil-
la, ladotaan valmiiksi.
Kuljetusliitäntä suljetaan tai vapautetaan samanaikaisesti molemmilta kuljetusradoilta.
3

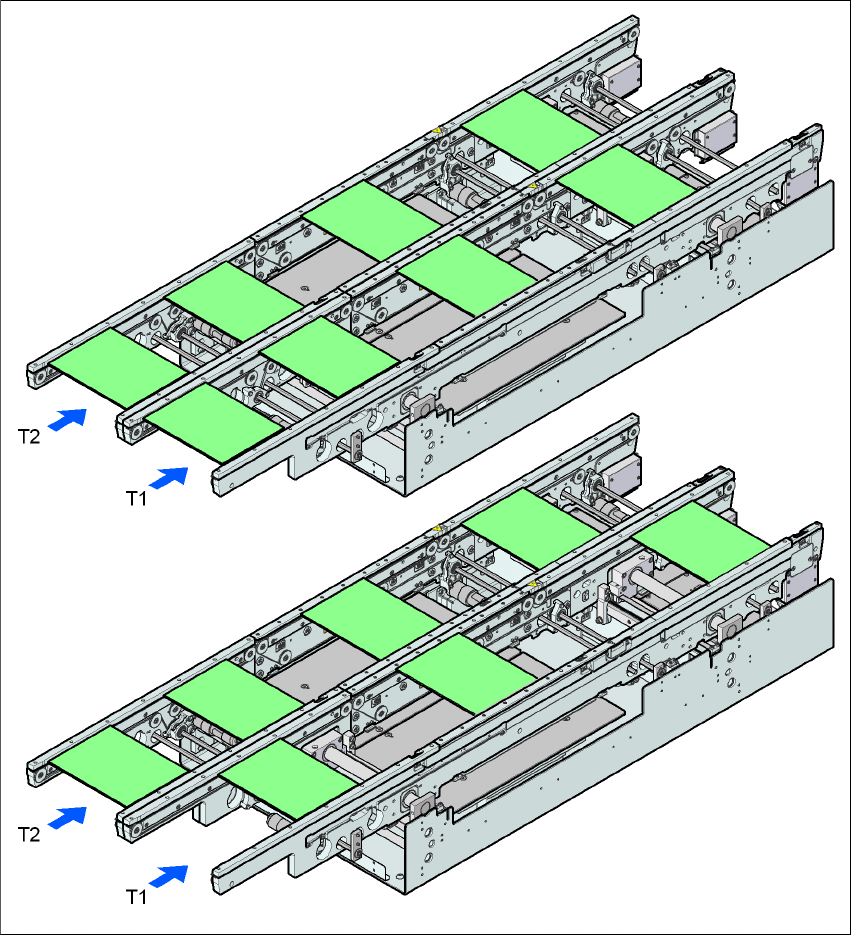

Kuva 3.8 - 4 Kuljetustavat
Kuljetuslaji synkroninen
Kuljetuslaji asynkroninen
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.8 PL-kuljetinjärjestelmä
133
3.8.3.7 Kuljetuslaji synkroninen
Kuvaus 3
Synkronisessa käytössä siirretään kaksi saman kokoista piirilevyä samaikaisesti ladonta-ase-
maan. Ne täytyy työstää yhteisenä ajo-ohjelmana.
Täten mahdollistetaan piirilevyn ladonta ylä- ja alapuolelta linjassa. Piirilevykuljetuksen ottama
aika vähenee, koska samanaikaisesti kuljetetaan aina kahta piirilevyä. Lisäksi saavutetaan pipet-
tikonfiguraation parempi käyttöaste.
Kuljetusradoilla 1 ja 2 olevia piirilevyjä liikutetaan kuljetusväleillä synkronisesti (eli kuljetushihnat
ovat riippumattomia toisistaan, mutta ohjataan synkronisesti). Ladontasisältö kuljetusradoille 1 ja
2 täytyy organisoida kahdella yksittäiskytkennällä yhdessä ajo-ohjelmassa. (Katso käyttöohje SI-
PLACE Pro).
Jos vain yksi kuljetusrata ladontakäytön alussa on varattu, tunnistetaan tämän kuljetusmatkan yk-
sittäiskytkentä "ei ladottavaksi".
PL-kaksoiskuljetuksen synkronisen käytön yhteydessä valinnainen "PL-tiedonvälitys"
(Whispering Down The Line) lopettaa toimintansa. PL-barcodekäyttöä ei tueta tässä moodissa.
Valinnainen "Globaali mustepiste" ei ole sallittu.
3
3.8.4 Ohjaus ja leveydensäätö
3.8.4.1 Ohjaus yksittäistoimintovalikkoa käyttäen
Tietoa PL-kuljetusjärjestelmän ohjauksesta ja yksittäistoimintovalikosta saat Online-ohjeista.
3.8.4.2 Automaattinen leveydenasetus
Kuljetushihnat asetetaan komennon saamisen jälkeen perättäin asetusleveyteen. Sen yhteydes-
sä erilaiset leveydet ovat mahdollisia.
Yksityiskohtaista tietoa kuljetusuraleveyksien muuttamisesta saat online-avusta.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.8 PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
134
3.8.5 Tekniset tiedot
3.8.5.1 PL-yksittäiskuljettimen tekniset tiedot
3
Kiinteä kuljetinsivu Oikea tai vasen
Piirilevyformaatti
Vakio (pituus x leveys)
Konfiguraatio "leveä PL"
Optio "Pitkä PL"
Optio "Pitkä PL" ja
Konfiguraatio "leveä PL"
50 x 50 mm² - 460 x 460 mm²
a
)
50 x 50 mm² - 460 x 508 mm²
a
)
50 x 80 mm² - 610 x 460 mm²
a
)
50 x 80 mm² - 610 x 508 mm²
a
)
PL-paksuus
Vakio 0,3 mm 4,5 mm ± 0,2 mm saakka
(vahvempi PL kysyttäessä)
Piirilevyn kuperuus Katso osa 3.8.8
, sivu 136
PL-paino Maks. 3 kg
Vapaa tila PL:n alapuolella
Vakio
Optio
25 mm ± 0,2 mm
Maks. 40 mm ± 0,2 mm
Komponentin vapaa ohjausreuna 3 mm
PL-vaihtoaika < 2,5 s
PL-paikoitustarkkuus ± 0,5 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (vakio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (optio)
950 mm ± 15 mm (SMEMA-optio)
Liitännän tyyppi Siemens / SMEMA
b
Huonomerkintunnistus Mahdollinen
Manuaalinen leveydensäätö Vakio
a) Kun piirilevyn leveydet ovat > 450 mm, huomioi, että myös periferiamoduulit pystyvät käsittelemään niitä.
b) Optio
