3.8.5 Tekniset tiedot
3.8.5.1 PL-yksittäiskuljettimen tekniset tiedot
3
Kiinteä kuljetinsivu Oikea tai vasen
Piirilevyformaatti
Vakio (pituus x leveys)
Konfiguraatio "leveä PL"
Optio "Pitkä PL"
Optio "Pitkä PL" ja
Konfiguraatio "leveä PL"
50 x 50 mm² - 460 x 460 mm²
a
)
50 x 50 mm² - 460 x 508 mm²
a
)
50 x 80 mm² - 610 x 460 mm²
a
)
50 x 80 mm² - 610 x 508 mm²
a
)
PL-paksuus
Vakio 0,3 mm 4,5 mm ± 0,2 mm saakka
(vahvempi PL kysyttäessä)
Piirilevyn kuperuus Katso osa 3.8.8
, sivu 136
PL-paino Maks. 3 kg
Vapaa tila PL:n alapuolella
Vakio
Optio
25 mm ± 0,2 mm
Maks. 40 mm ± 0,2 mm
Komponentin vapaa ohjausreuna 3 mm
PL-vaihtoaika < 2,5 s
PL-paikoitustarkkuus ± 0,5 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (vakio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (optio)
950 mm ± 15 mm (SMEMA-optio)
Liitännän tyyppi Siemens / SMEMA
b
Huonomerkintunnistus Mahdollinen
Manuaalinen leveydensäätö Vakio
a) Kun piirilevyn leveydet ovat > 450 mm, huomioi, että myös periferiamoduulit pystyvät käsittelemään niitä.
b) Optio
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.8 PL-kuljetinjärjestelmä
135
3.8.6 Joustavan PL-kaksoiskuljettimen tekniset tiedot
3
Kiinteä kuljetinsivu Oikea tai vasen
Piirilevyformaatti
Vakio (pituus x leveys)
Konfiguraatio "Leveä PL"
Optio "Pitkä PL"
Optio "Pitkä PL" ja
Konfiguraatio "Leveä PL"
Kaksoiskuljetus "yksittäiskuljetuksen"
moduulissa
Vakio (pituus x leveys)
Konfiguraatio "Leveä PL"
Optio "Pitkä PL"
Optio "Pitkä PL" ja
Konfiguraatio "Leveä PL"
50 x 50 mm² - 460 x 216 mm²
50 x 50 mm² - 460 x 242 mm²
50 x 80 mm² - 610 x 216 mm²
50 x 80 mm² - 610 x 242 mm²
50 x 50 mm² - 460 x 380 mm²
50 x 60 mm² - 460 x 430 mm²
50 x 80 mm² - 610 x 380 mm²
50 x 80 mm² - 610 x 430 mm²
PL-paksuus
Vakio 0,3 mm 4,5 mm ± 0,2 mm saakka
(vahvempi PL kysyttäessä)
PL-kuperuus Katso osa 3.8.8
, sivu 136
PL-paino Maks. 3 kg
Vapaa tila PL:n alapuolella
Vakio
Optio
25 mm ± 0,2 mm
Maks. 40 mm ± 0,2 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (vakio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (optio)
950 mm ± 15 mm (SMEMA-optio)
Liitännän tyyppi Siemens / SMEMA
a
a) Optio
Komponentin vapaa ohjausreuna 3 mm
PL-vaihtoaika < 2,5 s
PL-paikoitustarkkuus ± 0,5 mm
Kuljetustapa Synkroninen tai asynkroninen
(valittavissa softwaresta)
Ladontasisältö kuljettimella Sama tai erilainen
PL-leveys kuljettimella Sama tai erilainen
Huonomerkintunnistus Synkroninen: mahdollinen (ei globaalia mustepistettä)
Asynkroninen: mahdollinen
b
b) Maksimilla uraleveydellä
Automaattinen leveydenasetus Synkroninen: mahdollinen, asynkroninen: mahdollinen
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.8 PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
136
3.8.7 Konfiguraatiomahdollisuudet
3.8.7.1 PL-yksittäiskuljetus
Artikkeli-nro. 00119840-xx Yksittäiskuljetin SIPLACE D2i/D1i
Artikkeli-nro. 00119626-xx Kiinteä kuljetinsivu oikealla, D4i/D2i/D1i
Artikkeli-nro. 00119628-xx Kiinteä kuljetinsivu vasemmalla, D4i/D2i/D1i
Artikkeli-nro. 00119912-xx Kuljetuskorkeus 900 mm, D2i/D1i
Artikkeli-nro. 00119913-xx Kuljetuskorkeus 930 mm, D2i/D1i
Artikkeli-nro. 00119914-xx Kuljetuskorkeus 950 mm, D2i/D1i
Artikkeli-nro. 00119092-xx Adapterbox SMEMA, tulo ja lähtö
(yksittäis- ja kaksoiskuljetin) D4i/D2i/D1i
3.8.7.2 Joustava PL-kaksoiskuljetin
Artikkeli-nro. 00119842-xx Kaksoiskuljetin SIPLACE D2i/D1i
Artikkeli-nro. 00119626-xx Kiinteä kuljetinsivu oikealla, D4i/D2i/D1i
Artikkeli-nro. 00119628-xx Kiinteä kuljetinsivu vasemmalla, D4i/D2i/D1i
Artikkeli-nro. 00119912-xx Kuljetuskorkeus 900 mm, D2i/D1i
Artikkeli-nro. 00119913-xx Kuljetuskorkeus 930 mm, D2i/D1i
Artikkeli-nro. 00119914-xx Kuljetuskorkeus 950 mm, D2i/D1i
Artikkeli-nro. 00119092-xx Adapterbox SMEMA, tulo ja lähtö
(yksittäis- ja kaksoiskuljetin) D4i/D2i/D1i
3.8.8 Piirilevykuperuuden määritelmä
3.8.8.1 PL-kuperuus kuljetuksen aikana

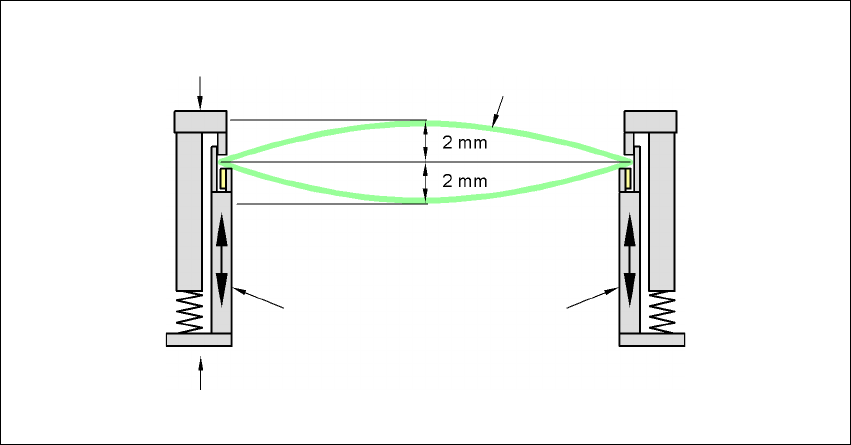

LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2 mm
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
