3.9.4 PL-kamera, tyyppi 34, digitaalinen
3.9.4.1 Rakenne
3

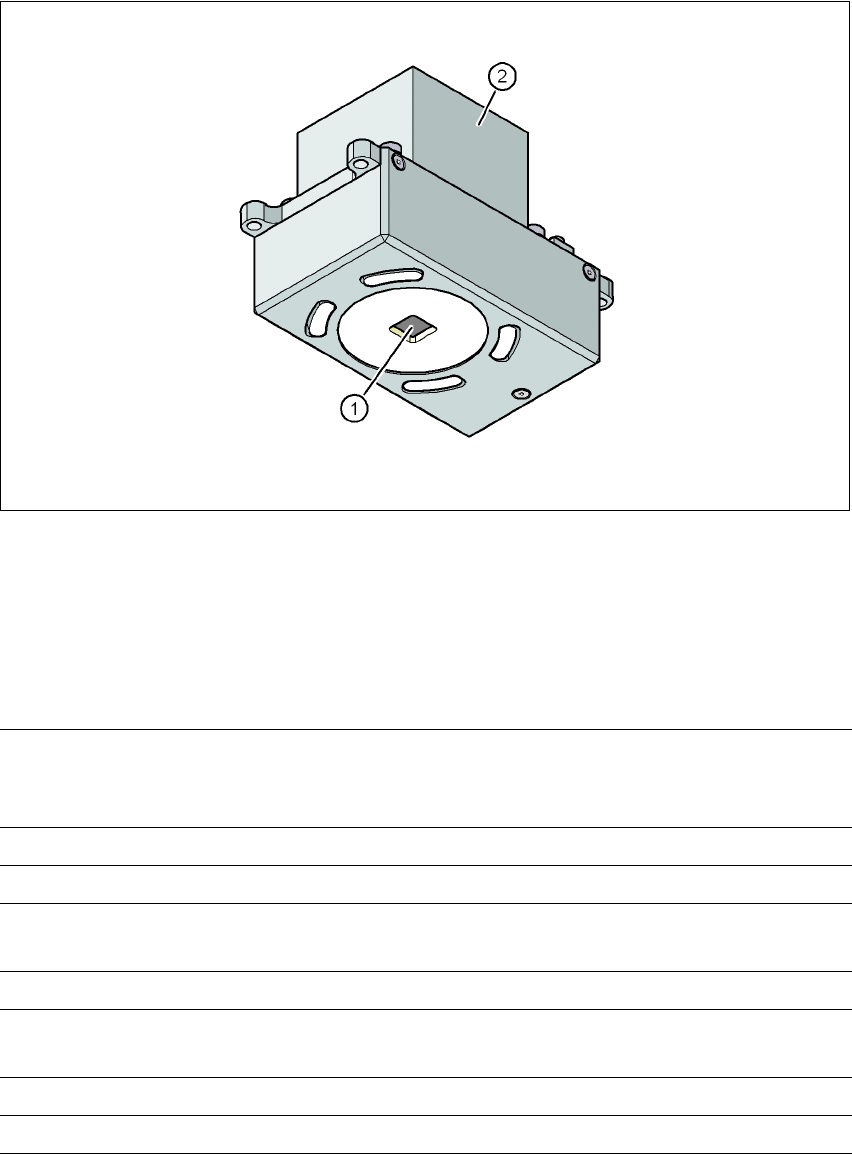

Kuva 3.9 - 5 PL-kamera, tyyppi 34, digitaalinen
(1) PL-kameraoptiikka ja valaistus
(2) Kameravahvistin
3.9.4.2 Tekniset tiedot
3
PL-ohjausmerkit Maks. 3 (yksittäiskytkennät ja monikertakäyttö),
optiossa "pitkä PL" maks. 6 (Optimointi antaa optionaaliset
merkit).
Paikalliset kohdistusmerkit Piirilevyä kohti maks. 2 (voivat olla eri tyyppisiä)
Kirjastomuisti Maks. 255 kohdistusmerkkityyppiä yksittäiskytkentää kohden
Kuvankäsittely Reunanhavaitsemismenetelmä (Singular Feature) perustuen
harmaasävyihin
Valaisutapa Päältä tuleva valo (3 vapaasti ohjelmoitavaa tasoa)
Tunnistusaika per
merkki/huonomerkki
20 ms - 200 ms
Näkökenttä 5,78 x 5,78 mm²
Polttopistetason etäisyys 28 mm
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.9 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
144
3.9.4.3 Kohdistusmerkki-arvosteluperusteet
3
2 Merkin määrittäminen
3 Merkin määrittäminen
X-/Y-positio, piirilevyvääristymän keskimääräinen vääntymiskulma
Lisäksi: siirtymä, vääristymä erikseen X- ja Y-suunnissa
Merkkimuodot Synteettiset merkit: Ympyrä, risti, neliö, suorakulmio, vinoneliö,
ympyrämuotoiset, neliömäiset ja suorakulmaiset ääriviivat, kak-
soisristi
Hahmo: mielivaltainen
Merkin pinta
Kupari
Tina
Ilman hapettumista ja tinanpysäytyslakkaa
Kuperuus ≤ 1/10 rakenneleveydestä, kulloinkin hyvä kontrasti
ympäristöön
Synteettisten merkkien mitat
Min. ympyrän ja suorakulmion X/ Y-koko:
Min. ympyräkehän ja suorakulmiokehän X/ Y-koko:
Ristin min. X/ Y-koko:
Kaksoisristin min. X/ Y-koko:
Vinoneliön min. X/ Y-koko:
Ympyräkehän ja suorakulmiokehän kehäviivan minimi leveys:
Ristin ja kaksoisristin min. palkkileveys/palkkietäisyys:
Maks. X/ Y-koko kaikille merkkimuodoille:
Ristin ja kaksoisristin maks. palkkileveys:
Min. toleranssit yleisesti:
Maks. toleranssit yleisesti:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% nimellismitasta
20% nimellismitasta
Hahmojen mitat
Minimi koko
Maks. koko
0,5 mm
3 mm
Merkin ympäristö Vapaa tila merkin ympärillä ei ole tarpeellinen, jos hakualueella
ei ole muuta samantapaista merkkirakennetta.
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.9 Vision-järjestelmä
145
3.9.4.4 Mustepiste-arvosteluperusteet
3
Menetelmät - Synteettinen merkintunnistusmenetelmä
- Keskimääräinen harmausarvo
- Histogrammi-menetelmä
- Template Matching
Merkkimuotojen tai rakentei-
den koko
Synteettiset merkit
Muut menetelmät
Synteettisten merkkien mitat katso osa 3.9.4.3
Kohdistusmerkki-
arvosteluperusteet
Min. 0,3 mm
Maks. 5 mm
Peitemateriaali Hyvin peittävä
Tunnistusaika Kulloisenkin menetelmän mukaan 20 ms - 0,2 s
