Käyttöohje SIPLACE D1i/D2i 1 Johdanto Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 15 1 Johdanto Tämä käyttöohje on käsikirja ta i hakuteos SIPLACE ® D1i- ja D2i-ladonta-a utomaattien kä yttämi- seen ja var…

Sisällys Käyttöohje SIPLACE D1i/D2i

Painos 10/2012 FI

Käyttöohje SIPLACE D1i/D2i 1 Johdanto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

1 Johdanto

Tämä käyttöohje on käsikirja tai hakuteos SIPLACE

D1i- ja D2i-ladonta-automaattien käyttämi-

seen ja varustelemiseen. Tässä kyseessä on alkuperäiskäyttöohje.

Jokaisen luvun ylätunnisteriveillä on tiedot painoksesta ja softwareversiosta, josta alkaen tämä

ohje on voimassa.

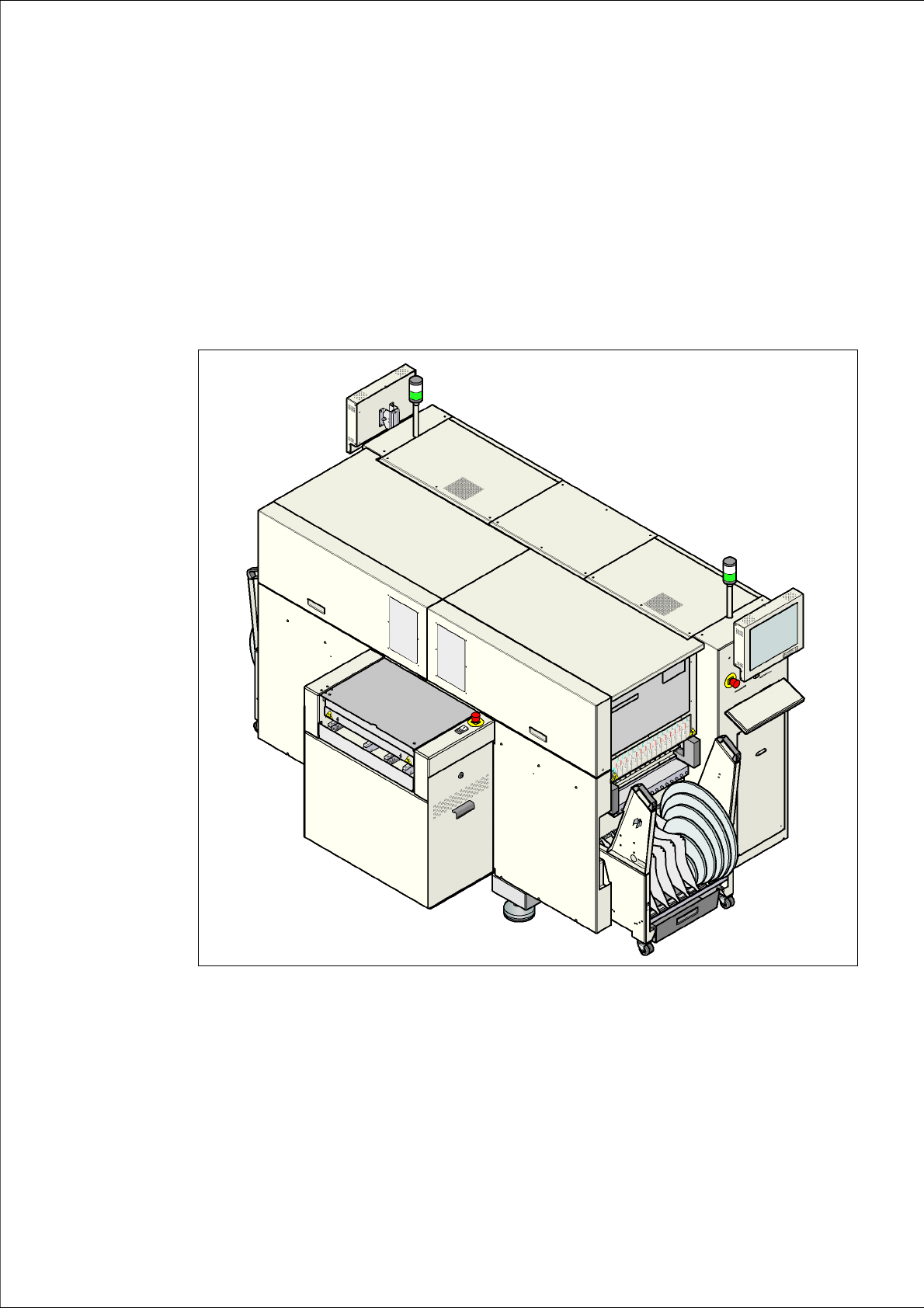

Kuva 1.0 - 1 Ladonta-automaatti SIPLACE D1i/D2i

1 Johdanto Käyttöohje SIPLACE D1i/D2i

1.1 Koneen kuvaus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

1.1 Koneen kuvaus

1.1.1 SIPLACE D1i ladonta-automaatti

D1i-ladonta-automaatti perustuu luotettavaan SIPLACE-konerunkoon ja sen Collect&Place-la-

dontapäihin, Pick&Place-ladontapäihin ja SIPLACE S-syöttömoduuleihin. D1i tarjoaa, yhdessä

uuden SIPLACE softwaren ja joustavan kaksoiskuljettimen kanssa, sovelluksia huokuttelevassa

hinta-tehosuhteessa.

SIPLACE D1i ladonta-automaatti on varustettu yhdellä portaalilla, joka paikoittaa Collect&Place-

ja Pick&Place-ladontapään tarkasti X- ja Y-suunnissa. Automaatti voidaan varustaa kulloisestakin

ladontatehtävästä riippuen yhdellä 6- tai 12-segmenttisellä Collect&Place-päällä ja/tai yhdellä

Pick&Place-päällä.

Seuraavat ladontapääkokoonpanot ovat mahdollisia:

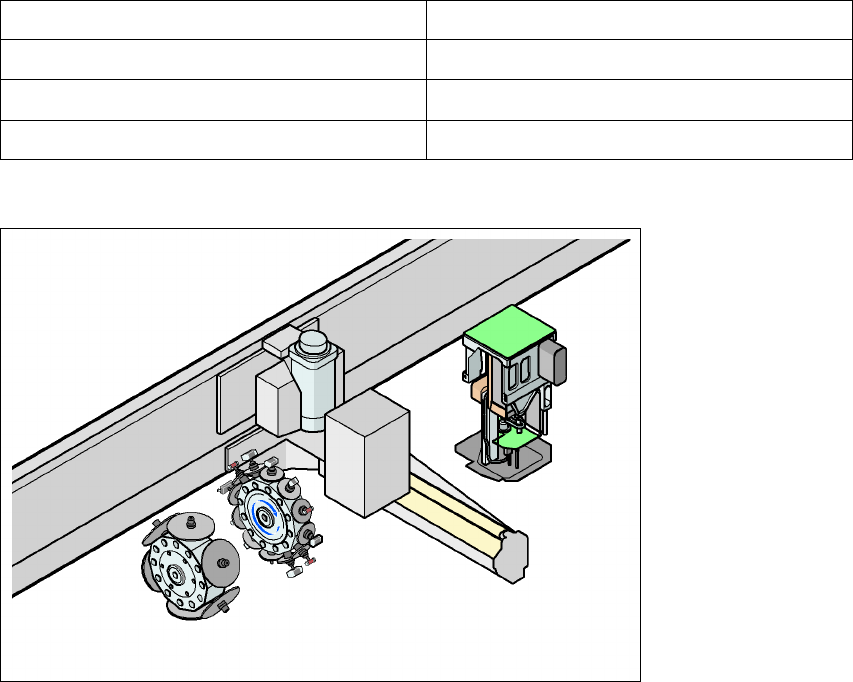

Kuva 1.1 - 1 Pään modulaarisuus - SIPLACE D1i

SIPLACE D1i ladonta-automaatti on esivalmisteltu 01005-komponenttien ladontaan. 01005-kom-

ponenttien ladontaa varten tarvitset ainoastaan valinnaisen 01005-paketin 12-segmenttiselle Col-

lect&Place-päälle.

Portaali 1 (kaksipää-kokoonpano) Portaali 1 (yksipää-kokoonpano)

C&P12 / P&P C&P12

C&P6 / P&P C&P6

P&P

Taul. 1.1 - 1 D1i-automaatin ladontapääkokoonpanot

C&P12

C&P6

P&P
