Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.10 Syöttömoduulit 153 3.10.8.5 Nauhansyöttömoduuli 24/32 mm S Kuva 3.10 - 5 Nauhansyöttömoduuli 24/32 m…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.10 Syöttömoduulit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
152
3.10.8.4 Nauhansyöttömoduuli 12/16 mm S
3

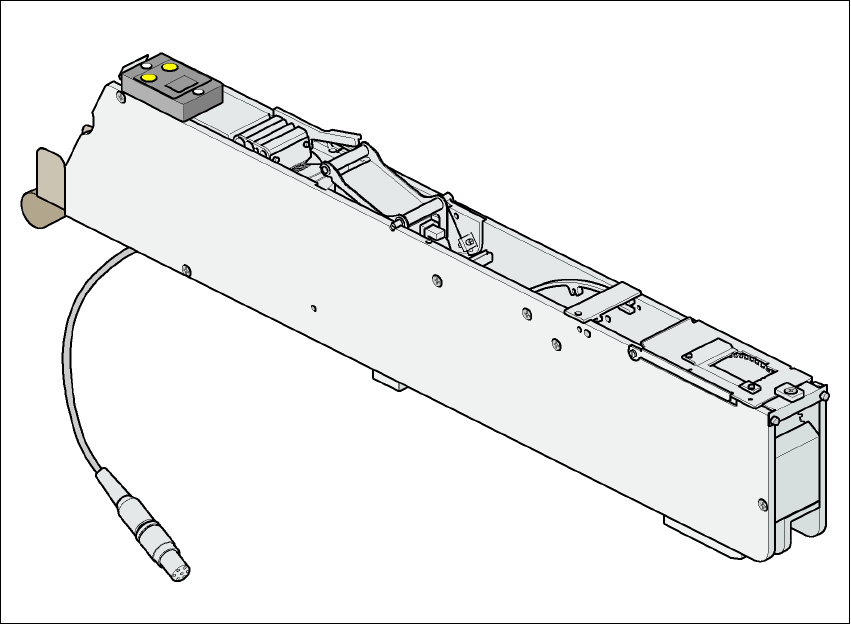

Kuva 3.10 - 4 Nauhansyöttömoduuli 12/16 mm S
Artikkelinumero 00141092-xx 3
Leveys 30,3 mm 3
Ratoja syöttömoduulissa 1 3
Varattuja syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien maks. lukumäärä per kone 2 x 15 3
Komponenttivarasto 7"-keloissa n. 4.000 kpl 3
Syöttöaskelluspituus 4:stä 24 mm asti 4 mm-askelin 3
Nauhamateriaali paperi- tai kuplanauha 3
Maks. komponenttikorkeus 14 mm 3
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.10 Syöttömoduulit
153
3.10.8.5 Nauhansyöttömoduuli 24/32 mm S

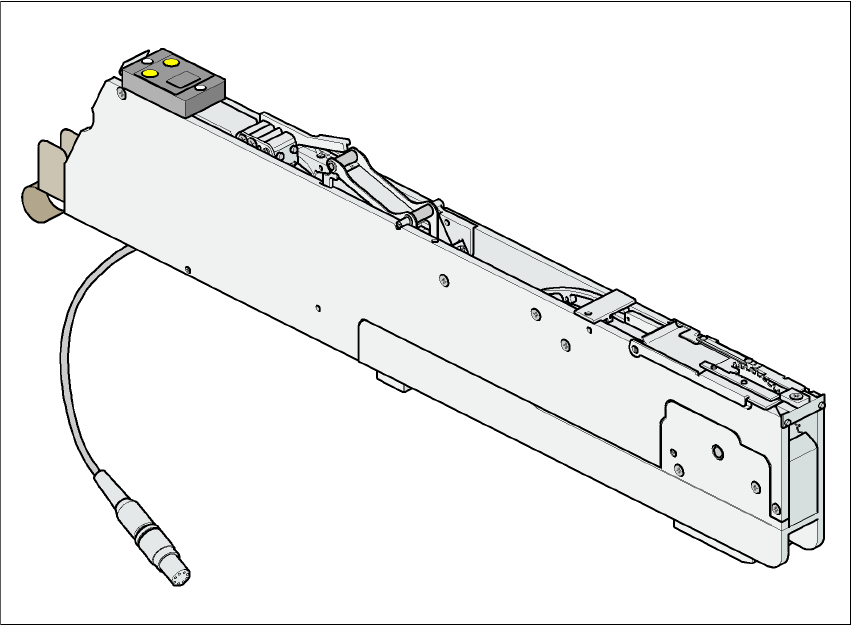

Kuva 3.10 - 5 Nauhansyöttömoduuli 24/32 mm S
Artikkelinumero 00141093-xx 3
Leveys 42,4 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 1,5 3
Syöttömoduulien maks. lukumäärä per kone 2 x 10 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 40 mm asti 4 mm-askelin 3
Nauhamateriaali kuplanauha 3
Maks. komponenttikorkeus 14 mm 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.10 Syöttömoduulit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
154
3.10.8.6 Nauhansyöttömoduuli 24/32 mm S DP syviä taskuja varten

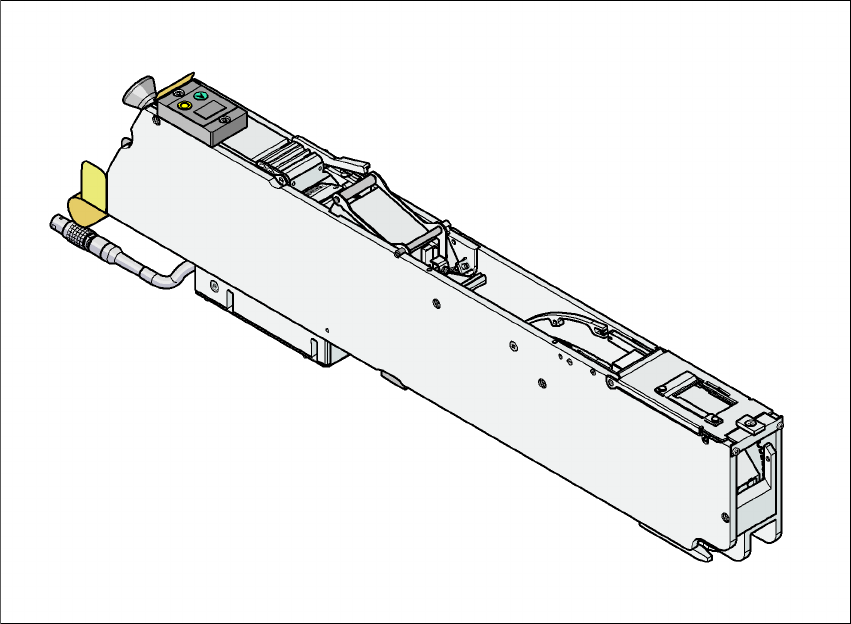

Kuva 3.10 - 6 Nauhansyöttömoduuli 24/32 mm S DP syviä taskuja varten
Artikkelinumero 00141193-xx 3
Leveys 42,4 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 1,5 3
Syöttömoduulien maks. lukumäärä per kone 2 x 10 3
Nauhakorkeus 25 mm asti 3
Syöttöaskelluspituus 4:tä 40 mm:iin asti 4 mm-askelin 3
Nauhamateriaali kuplanauha 3
Maks. komponenttikorkeus 24 mm 3
