Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.10 Syöttömoduulit 161 3.10.8.13 Pitkittäistärykuljetin, tyyppi 3 3 Kuva 3.10 - 13 Pitkit täistärykuljet…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.10 Syöttömoduulit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
160
3.10.8.12 Nauhansyöttömoduuli 88mm S

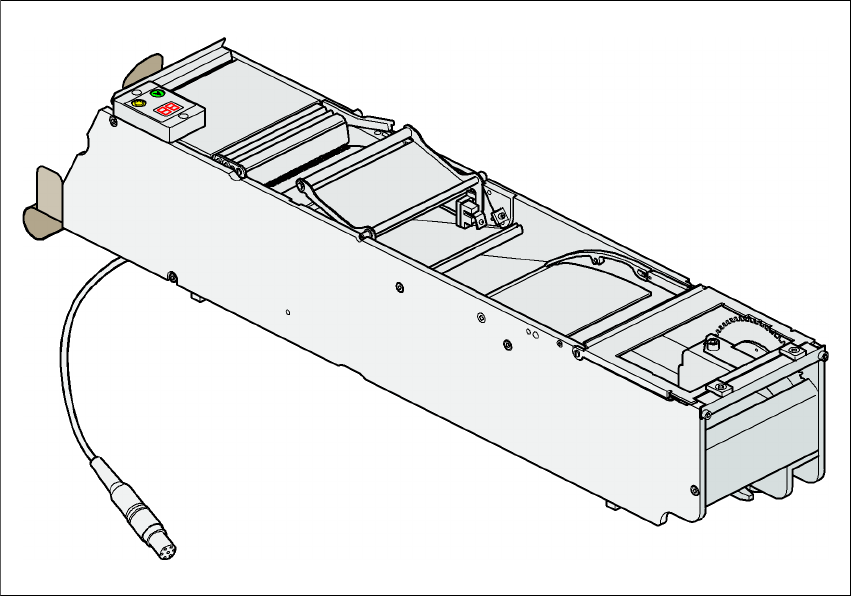

Kuva 3.10 - 12 Nauhansyöttömoduuli 88 mm S
Artikkelinumero 00141070-xx 3
Leveys 98,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 3,5 3
Syöttömoduulien maks. lukumäärä per kone 2 x 4 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 96 mm asti 4 mm-askelin 3
Nauhamateriaali kuplanauha 3
Maks. komponenttikorkeus 14 mm 3
3
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.10 Syöttömoduulit
161
3.10.8.13 Pitkittäistärykuljetin, tyyppi 3
3

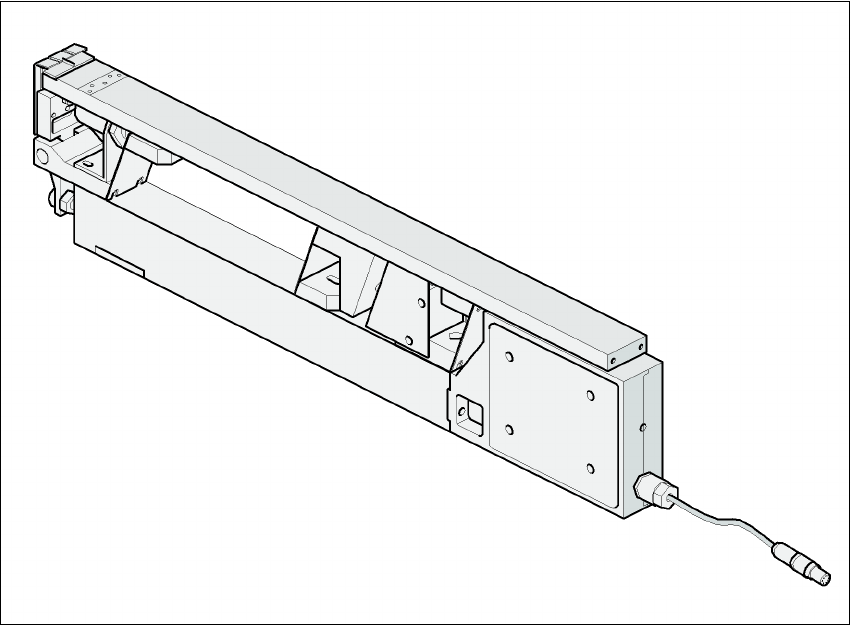

Kuva 3.10 - 13 Pitkittäistärykuljetin, tyyppi 3
Artikkelinumero 00142031-xx 3
Leveys 28 mm 3
Ratoja kuljettimessa 1, 2 tai 3 3
Varatut asetuspaikat 1 3
Syöttömoduulien maks. lukumäärä per kone 2 x 15 3
Komponenttivarasto Tankovarastosta riippuen enint. 150 kpl, 3
komponentin pituudesta riippuen 3
Yksityiskohtaiset tiedot tankovarastosta 9,5 mm leveys / 3 kpl 3
15 mm leveys / 2 kpl 3
> 15 mm leveys / 1 kpl 3
30 mm leveys / 1 kpl 3
Tärytysaika säädettävissä SIPLACE Pro avulla 400:sta yli
1.000 ms asti 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.10 Syöttömoduulit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
162
3.10.8.14 Bulkcase-syöttömoduuli
3

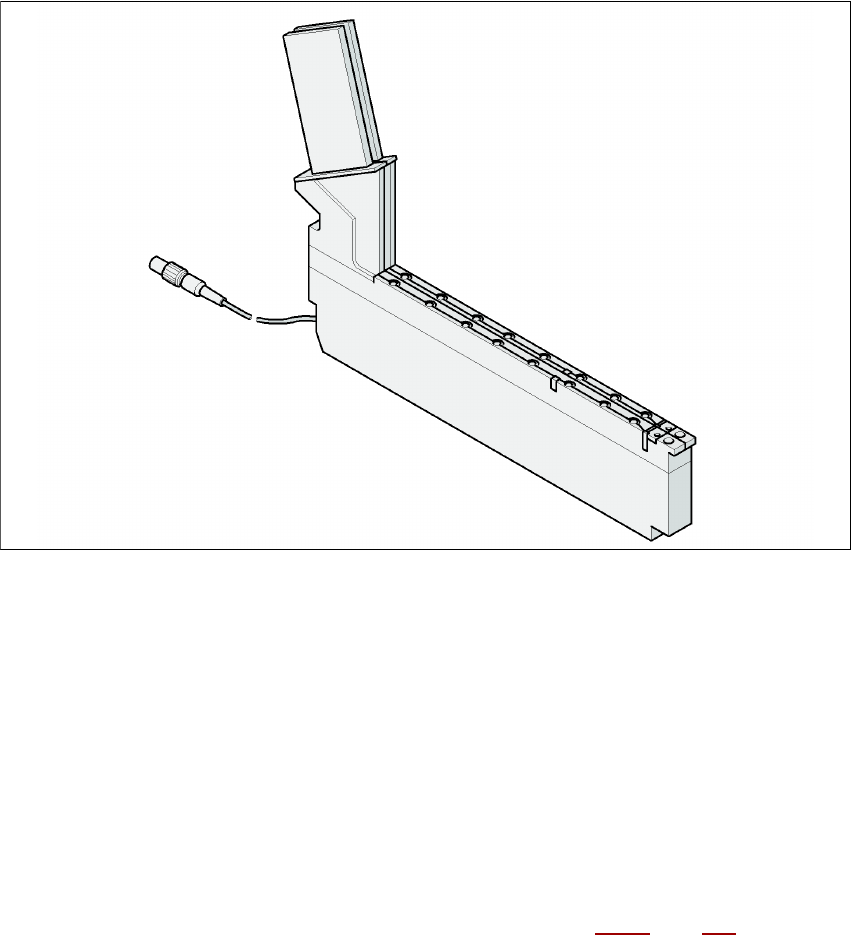

Kuva 3.10 - 14 Bulkcase-syöttömoduuli
Artikkelinumero 00142318-xx 3
Leveys 30,6 mm 3
Ratoja per syöttömoduuli 2 3
Varattuja syöttömoduuliasetuspaikkoja1 3
Syöttömoduulien maks. lukumäärä per kone
2 x 15 3
Komponenttivarasto 50 000 kappaleeseen asti 3
Syöttökiskot 0402 / 0,5 mm korkeus Artikkeli-Nro. 00142320-xx 3
0603 / 0,80 mm korkeus Artikkeli-Nro. 00142322-xx 3
Tahtiaika < 60 ms 3
Paineilmansyöttö Bulkcase-syöttömoduuleille on kuvattu kohdassa 3.11.6
, sivu 175. 3
