3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i 3.11 Komponenttivaunu Alkaen ohjelmistoversi osta SR.605.03 SP2 Painos 10/2012 FI 172 3.1 1.1 Rakenne Komponenttivaunu koostu u pääasiassa konealus tasta, syöttömod…
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu
171
OHJE: 3
Ulkoisilla varustelupaikoilla tarvitaan komponenttivaunua varten ulkoinen jännitelähde (katso osa
3.11.5, sivu 175).
3
Kuva 3.11 - 2 Komponentti-vaunu 830 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksia varten 830 - 950 mm
(2) Komponenttipöytä
Ominaisuudet
– Vaunut ovat helposti toimivia.
– Komponenttivaunun asennus automaatissa on niin tarkkaa, että se soveltuu myös 01005-
komponenttien ladontaprosesseille.
– Komponenttivaunut voidaan sovittaa muutamilla käsiliikkeillä 830, 900, 930 ja 950 mm:n PL-
kuljetuskorkeuksiin (katso osa 4.4
, alkaen sivulta 214).
– Nauhakontti voi nostaa nauharullia, jotka ovat läpimitaltaan 15" saakka, valinnaisesti 19"
saakka.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.11 Komponenttivaunu Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
172
3.11.1 Rakenne
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, tietoliikenneyksiköstä, nauharullakontista ja jäteastiasta.

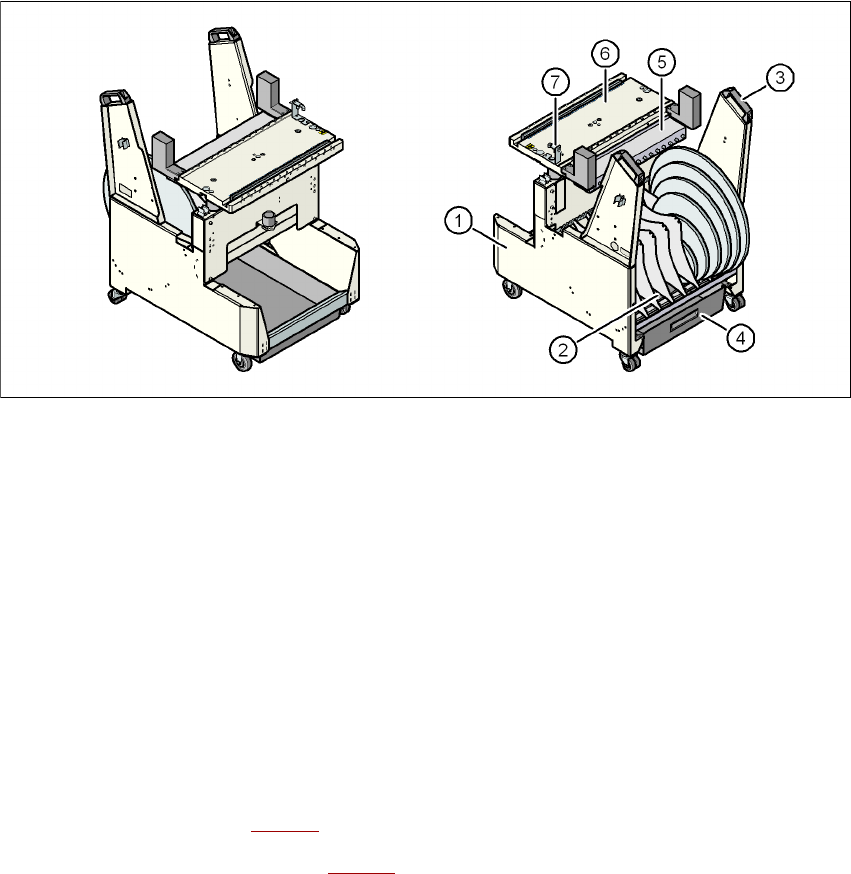

Kuva 3.11 - 3 Komponenttivaunu: Etu- ja takasivu
(1) Konealusta
(2) Nauharullakontti
(3) Kahva
(4) Jäteastia
(5) Tietoliikenneyksikkö
(6) Komponenttipöytä
(7) Komponenttipöydän alaslaskukytkin
3.11.2 Kuvaus
Konealusta (pos. 1 kuvassa 3.11 - 3) on helposti toimiva ja ohjattava.
Komponenttipöydän (pos. 6 kuvassa 3.11 - 3
) suorituskyky kattaa enintään 15 asetuspaikkaa 30
mm leveille syöttömoduuleille. Syöttömoduulit keskitetään pöydällä mekaanisesti keskiöintinas-
toilla ja kuulakaloteilla. Bulkcase-syöttömoduulit varustetaan paineilmalla erillisen paineilmakis-
kon avulla.
Liitäntä automaattiin tehdään kaapelia käyttäen. Virransyöttö, tiedonvälitys ja HÄTÄ-SEIS -silmu-
kat liitetään kaapelin kautta. Bulkcase-syöttömoduulien ja nostomekanismin paineilmansyöttö tu-
lee myös tämän liitännän kautta.
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu
173
OHJEITA TURVALLISEEN KÄYTTÖÖN 3
Automaatin käyttöä varten kaikkien komponenttivaunujen tulee olla telakoituna automaattiin.
Automaatti pysyy muuten HÄTÄ-SEIS-tilassa. Ladontaprosessi on keskeytynyt.
Tietoliikenneyksikkö (pos. 5 kuvassa 3.11 - 3
, sivu 172) varustaa syöttömoduulit tarvittavalla jän-
nitteellä ja ohjaussignaaleilla..
Nauharullakonttiin (pos. 4 kuvassa 3.11 - 3172
) mahtuu nauharullia aina kokoon 19" (483 mm)
saakka. Vaunualustan alapuolella on ulosvedettävä nauhajätesäiliö (pos. 4 kuvassa 3.11 - 3
, sivu
172
). Leikatut nauhajätteet laskeutuvat laskukourun kautta jäteastiaan, joka on tyhjennettävä
säännöllisesti.
3.11.3 Tekniset tiedot
3
3
Pituus
Leveys
Korkeus
PL-kuljetuskorkeudella 830 mm
PL-kuljetuskorkeudella 900 mm
PL-kuljetuskorkeudella 930 mm
PL-kuljetuskorkeudella 950 mm
753 mm
570 mm
922 mm
992 mm
1022 mm
1042 mm
Pöytälevyn alapinnan korkeus
PL-kuljetuskorkeudella 830 mm
PL-kuljetuskorkeudella 900 mm
PL-kuljetuskorkeudella 930 mm
PL-kuljetuskorkeudella 950 mm
680 mm
750 mm
780 mm
802 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (vakio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (optio)
950 mm ± 15 mm (SMEMA-optio)
Paino
Ilman syöttömoduuleja
Syöttömoduuleilla kaikilla asetuspaikoilla
a
a) Komponenttivaunun kaikissa asetuspaikoissa on 2x8 mm S-syöttömoduulit.
86 kg
122 kg
Rullaläpimitta
Vakio
Maksimi
432 mm saakka (17")
483 mm (19")
Asetuspaikat syöttömoduuleja varten maks. 15
Vaihtoaika alle 1 minuuttia
