Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu 175 3.1 1.4.1 Maksimi nauharullan läpim itt a Nauharullat ovat laakeroituna pi stoa…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.11 Komponenttivaunu Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
174
3.11.4 Nauhakontti
Nauhakonttiin mahtuu rullia, jotka ovat läpimitaltaan 19" saakka. Käytä pistoakselia, kun käytät lä-
pimitaltaan vähintään 15" olevia rullia. Jakolevyjen käyttäminen on kuvattu kappaleessa 5.5.4
si-
vulla 243
.
OHJE 3
Optimaalista käyttöä varten suositellaan pistoakselin käyttöä vähintään 15" läpimittaisen rullan
yhteydessä.
3

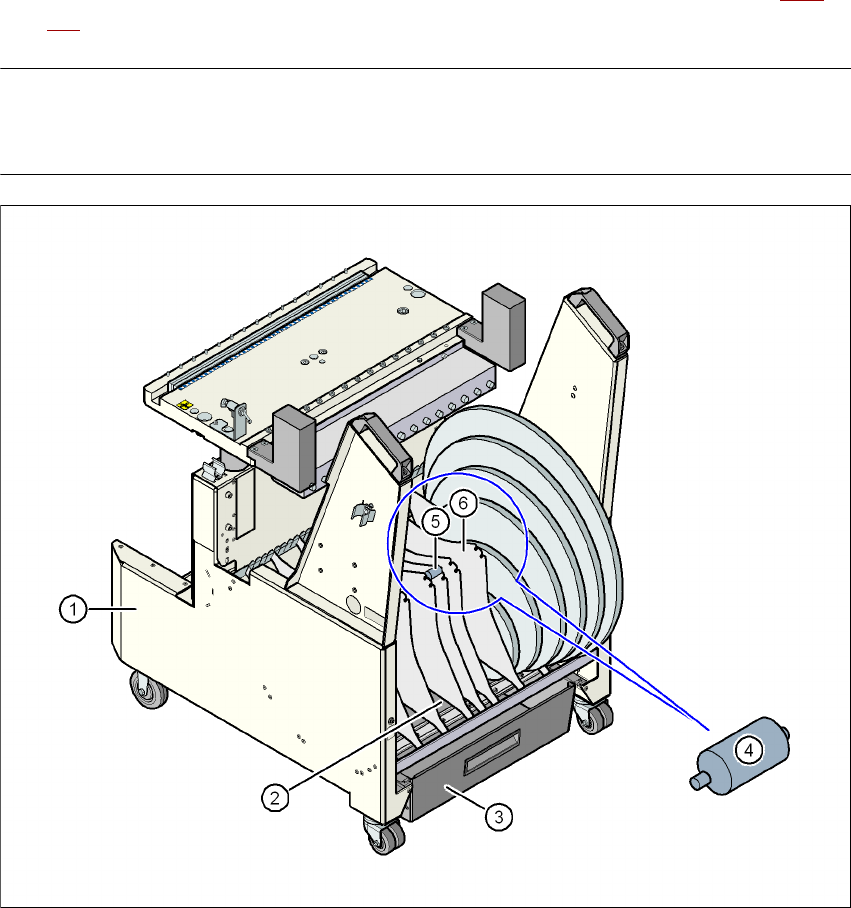

Kuva 3.11 - 4 Komponenttivaunu nauhakontilla
(1) Komponenttivaunu
(2) Nauhakontti
(3) Nauhajäteastia
(4) Vaihtoakseli (suurennettu)
(5) Pistoakselien sijainti
(6) Jakolevy
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu
175
3.11.4.1 Maksimi nauharullan läpimitta
Nauharullat ovat laakeroituna pistoakseleilla nauharullakontissa. Annetut arvot pätevät riippu-
matta siitä onko kolmannen nauharullan kannattimet ovat tai eivät ole asennettuna.
3
3
3
3.11.5 Ulkoinen jännitelähde komponenttivaunuun
Artikkeli-nro. 00119781-xx Ulkoinen jännitteensyöttö, kuljetinpöytä D2i /D1i
Artikkeli-nro. 00119030-xx Jatkokaapeli, koljetinpöytä
Jotta aikaväli varusteluvaihtoon voidaan pitää mahdollisimman pienenä, anna komponenttivaunut
varusteltavaksi etukäteen ulkoisella varusteluasemalla. Siellä voidaan tarkastaa toimintakäytön
esivalmistelemiseksi kuljetintoiminnot ja -asetukset. Sitä varten on tarjolla ulkoinen virtalähde.
Syöttökaapelin kautta komponenttivaunu varustetaan vaadittavalla käyttöjännitteellä ja paineil-
malla.
3.11.5.1 Tekniset tiedot
Toimituslaajuuteen kuuluu eurooppalaisen normin mukainen verkkokaapeli, US-normin mukainen
verkkokaapeli ja yhdyskaapeli jännitelähteen ja komponenttivaunun välille.
3.11.6 Paineilmansyöttö Bulkcase-syöttömoduuleihin
Artikkeli-nro 00142335-xx Bulkcase ilmanjakaja
Bulkcase-syöttömoduuli tarvitsee toimiakseen paineilmaa. Valinnaisena tarjotaan sen tähden pai-
neilmasyöttöä Bulkcase-syöttömoduuleille.
PL-kuljetuskorkeus
Maksimi nauharullan
läpimitta
Ilman optiota
liitoskohdan-tunnistus
Optiolla liitoskohdan-
tunnistus
950 mm
19"
17"
Kyllä
Kyllä
Ei
Kyllä
930 mm 17" Kyllä Kyllä
900 mm 17" Kyllä Ei
830 mm 15" Ei Ei
Verkkojännite 230 V~ ± 5 %
120 V~ ± 5 %
Paineilmaliitäntä Maks. 1,0 MPa (10 bar)
Lähtöpaine Säädettävissä painesäätimellä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.11 Komponenttivaunu Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
176
Asennus on yksinkertainen. Paineilmanjakaja (pos. 1 kuvassa. 3.11 - 5) kiinnitetään kahdella ruu-
villa (pos. 2 kuvassa 3.11 - 5
) komponenttipöytään (pos. 3 kuvassa 3.11 - 5). Tämän jälkeen pai-
neilmanjakaja liitetään komponenttivaunun paineilmansyöttöön. Paineilmajakajan takasivulla
kiinnikkeet (pos. 4 kuvassa 3.11 - 5
). Ne kiinnittävät Bulkcase-syöttömoduulin komponenttipöy-
tään ja huolehtivat moitteettomasta paineilmasyötöstä.
3
Kuva 3.11 - 5 Paineilmansyöttö Bulkcase-syöttömoduuleihin
(1) Paineilmanjakaja
(2) DIN 912 - M8x20 ruuvi, 2 kpl
(3) Komponenttipöytä
(4) Kiinnikkeet
