Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu 177 3.1 1.7 Nauharullakontaineri toisella t asolla Artikkeli-nro. 001 19773 -xx T o…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.11 Komponenttivaunu Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
176
Asennus on yksinkertainen. Paineilmanjakaja (pos. 1 kuvassa. 3.11 - 5) kiinnitetään kahdella ruu-
villa (pos. 2 kuvassa 3.11 - 5
) komponenttipöytään (pos. 3 kuvassa 3.11 - 5). Tämän jälkeen pai-
neilmanjakaja liitetään komponenttivaunun paineilmansyöttöön. Paineilmajakajan takasivulla
kiinnikkeet (pos. 4 kuvassa 3.11 - 5
). Ne kiinnittävät Bulkcase-syöttömoduulin komponenttipöy-
tään ja huolehtivat moitteettomasta paineilmasyötöstä.
3

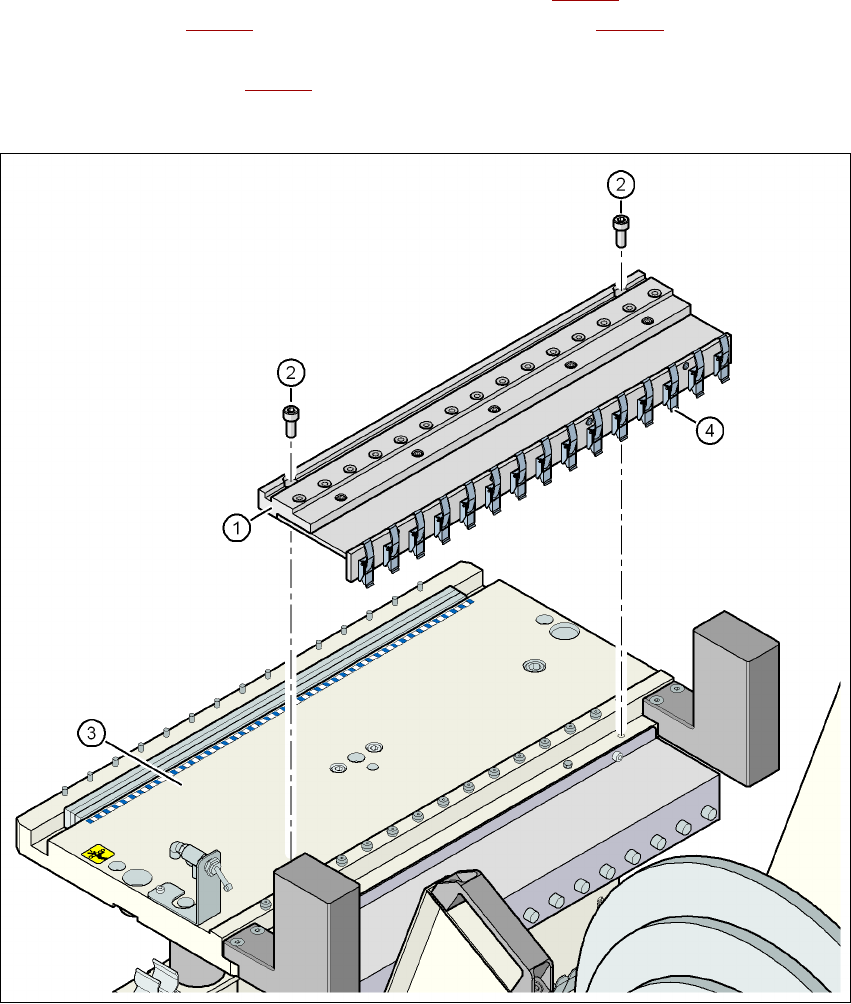

Kuva 3.11 - 5 Paineilmansyöttö Bulkcase-syöttömoduuleihin
(1) Paineilmanjakaja
(2) DIN 912 - M8x20 ruuvi, 2 kpl
(3) Komponenttipöytä
(4) Kiinnikkeet
Käyttöohje SIPLACE D1i/D2i 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 3.11 Komponenttivaunu
177
3.11.7 Nauharullakontaineri toisella tasolla
Artikkeli-nro. 00119773-xx Toinen taso D2i/D1i:n komponenttirullille
Komponenttivaunun maksimivarustelussa 3 x 8 mm syöttömoduuleilla nauharullat pitää ahtaa pe-
ruskontaineriin (pos. 4 kuvassa 3.11 - 6
), mikä vaikeuttaa nauharullien käsittelyä. Toisella tasolla
oleva nauharullakontaineri (pos. 1 kuvassa 3.11 - 6
) mahdollistaa sen, että peruskontainerissa tiu-
kalla olevia nauharullia voi siirtää toisella tasolla olevaan kontaineriin ja helpottaa siten rullien kä-
sittelyä. Toisella tasolla olevan nauharullakontainerin asettaminen korkeammalle parantaa
ergonomiaa varustelun ja komponenttien jälkitäytön yhteydessä.

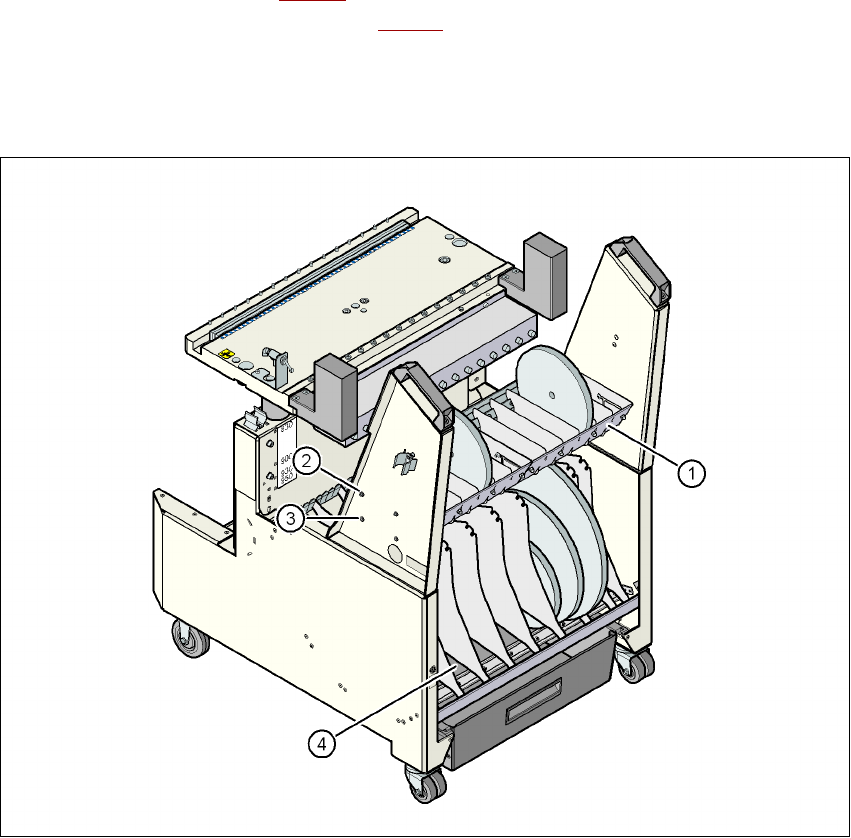

Kuva 3.11 - 6 Toinen taso komponenttirullille
(1) Nauharullakontaineri toisella tasolla
(2) Ylempi asennuspositio
(3) Alempi asennuspositio
(4) Peruskontaineri
3 Automaatin tekniset tiedot Käyttöohje SIPLACE D1i/D2i
3.11 Komponenttivaunu Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
178
Toisen tason nauharullakontainerin voi asentaa kahdelle eri korkeustasolle (pos. 2 ja pos. 3 ku-
vassa 3.11 - 6
, sivu 177). Maksimi sallittu rullakoko on seitsemän tuumaa.
Rullan maksimi läpimitta peruskontainerissa, komponenttivaunun korkeuden ollessa 900 mm, voi
asennuskorkeudesta riippuen olla jokin seuraavista arvoista:
3
Nauharullakontaineri toisella tasolla on puoleksi niin leveä kuin komponenttivaunu. Tilattaessa toi-
mitetaan nauharullakontaineri. Sen voi asentaa komponenttivaunun oikealle tai vasemmalle puo-
lelle. Jos kompenenttivaunun koko leveyttä halutaan käyttää, tarvitset kaksi nauharullakontaineria
toisella tasolla.
Nauharullakontaineri toisella tasolla Maks. rullan läpimitta peruskontainerissa
Ylempi asennuspositio 13 tuumaa
Alempi asennuspositio 10 tuumaa
