4 Asentaminen ja käyttöönotto
4.1 Kuljetus ja toimitukokoonpano
4.1.1 Kuljetuspakkaus
Automaatti ja komponenttivaunut toimitetaan Euroopan alueelle kahdella lavalla muoviin pakattu-
na. Merentakaiset toimitukset on pakattu kahteen tukevaan puulaatikkoon.
4.1.1.1 Kuljetuspakkausten mitat
4
4
4

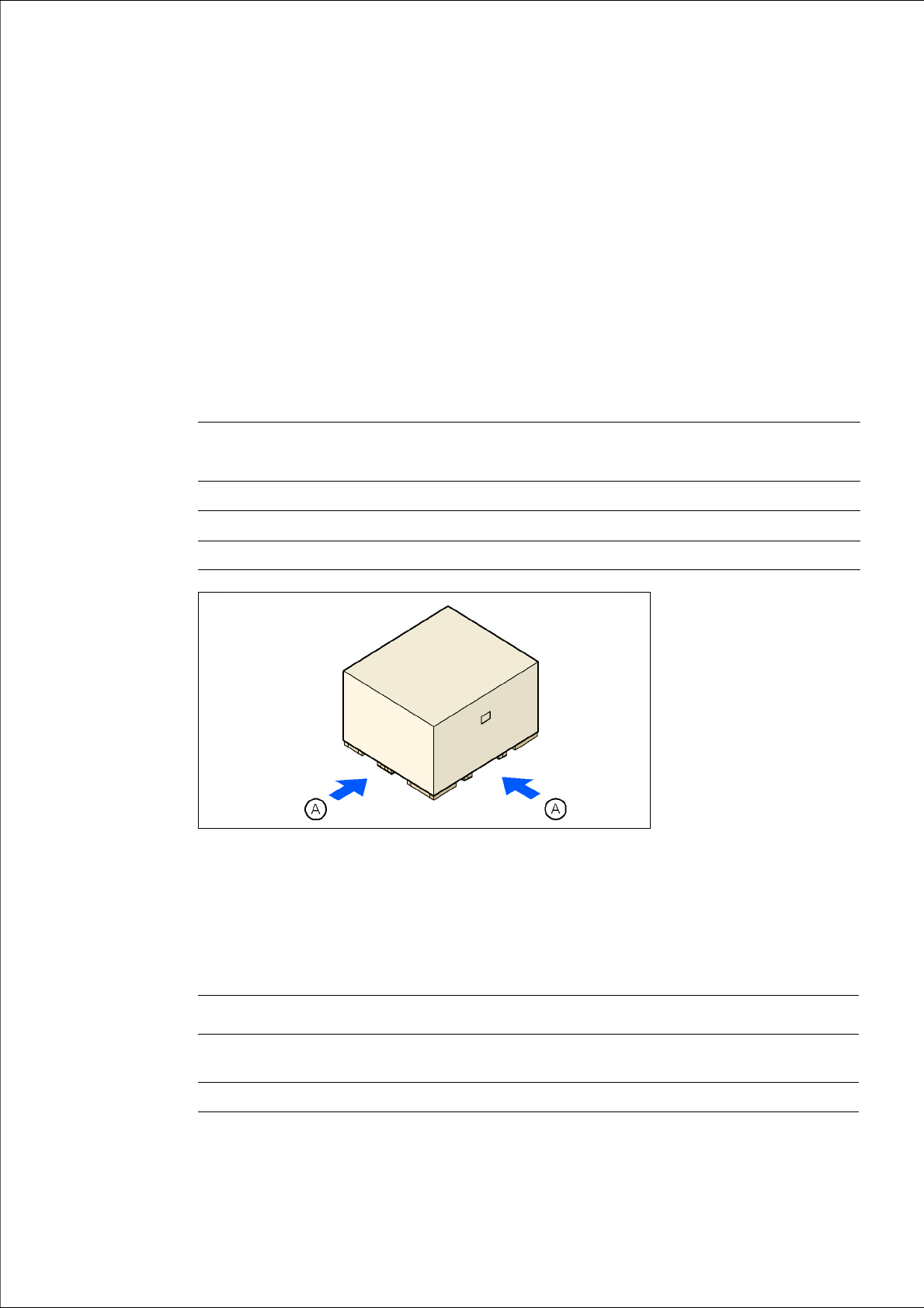

Kuva 4.1 - 1 Kuljetuslaatikko - mitat millimetreissä
(A) Kosketuspisteet haarukkatrukille
4.1.1.2 Lähetysvalmiin automaatin paino
Seuraavassa taulukossa on painotiedot lähetysvalmiille automaateille pakkaus mukaanlukien.
4
Kuljetuslaatikko automaattia
varten
Kuljetuslaatikko
komponenttivaunuja varten
Pituus 2570 mm 1700 mm
Leveys 1860 mm 1200 mm
Korkeus 1840 mm 1300 mm
Paino Lähetys Euroopan sisälle Lähetys meritse
SIPLACE D1i
SIPLACE D2i
2261 kg
2279 kg
2625 kg
2643 kg
Komponenttivaunu 387 kg 467 kg
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.1 Kuljetus ja toimitukokoonpano Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
184
4.1.2 Toimituksen tarkastus
→ Säilytä automaattia pakkauksessaan, kunnes se on saavuttanut asennuspaikan lämpötilan.
Muuten on olemassa kondenssiveden muodostumisvaara.
→ Tarkasta toimitus mahdollisten vaurioiden varalta.
→ Tarkasta iskuanturit.
→ Pura automaatti ja varusteet pakkauksistaa ja tarkasta toimituksen täydellisyys (referenssi-
toimitusluettelo).
→ Kirjaa tarkastuksen tulokset Asennusraporttiin / Vastaanottoprotokollaan.
4.1.3 Toimituskokoonpano
Toimituksessa automaatti on kokoonpantu seuraavasti:
– Yksittäiskuljettimen kuljetinleveys on asetettu 210 mm leveydelle. Kaksoikuljettimessa kulje-
tin 1:n leveys 100 mm ja kuljetin 2:n leveys on 210 mm. Nämä esiasetetut PL-kuljetinleveydet
helpottavat asennusryhmän irrottamista ja automaatin sisäänsyöttöpuolen kuljettamista, kun
irrottaminen on tilasyistä tarpeen automaattia kuljetettaessa.
– Kummatkin näppäimistöt (pos. 1 kuvassa 4.1 - 2
) ovat poistettuina.
– Näppäimistöjen kannatustasot (pos. 2 kuvassa 4.1 - 2
) ovat irrotettuina.
– Molemmat monitorit (pos. 3 kuvassa 4.1 - 2
) ovat poistettuina.
– Molemmat merkkivalot (Pos. 4 in Abb. 4.1 - 2
) on irrotettu.
– Kaikki portaaliakselit on kiinnitetty kuljetusvarmistuksilla.
Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.1 Kuljetus ja toimitukokoonpano
185
4

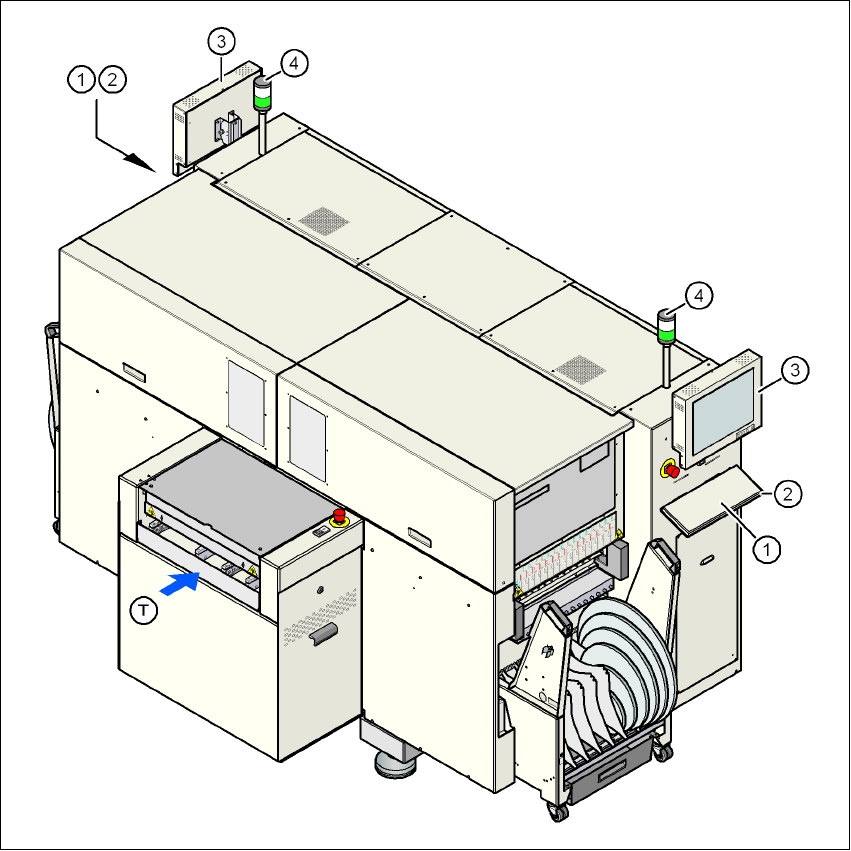

Kuva 4.1 - 2 D1i/D2i automaattien toimituskokoonpano
(1) Näppäimistö
(2) Näppäimistön kannatuslevy
(3) Monitori
(4) Merkkivalo
(T) Piirilevyn kuljetussuunta
